(完整版)氟利昂制冷机组原理

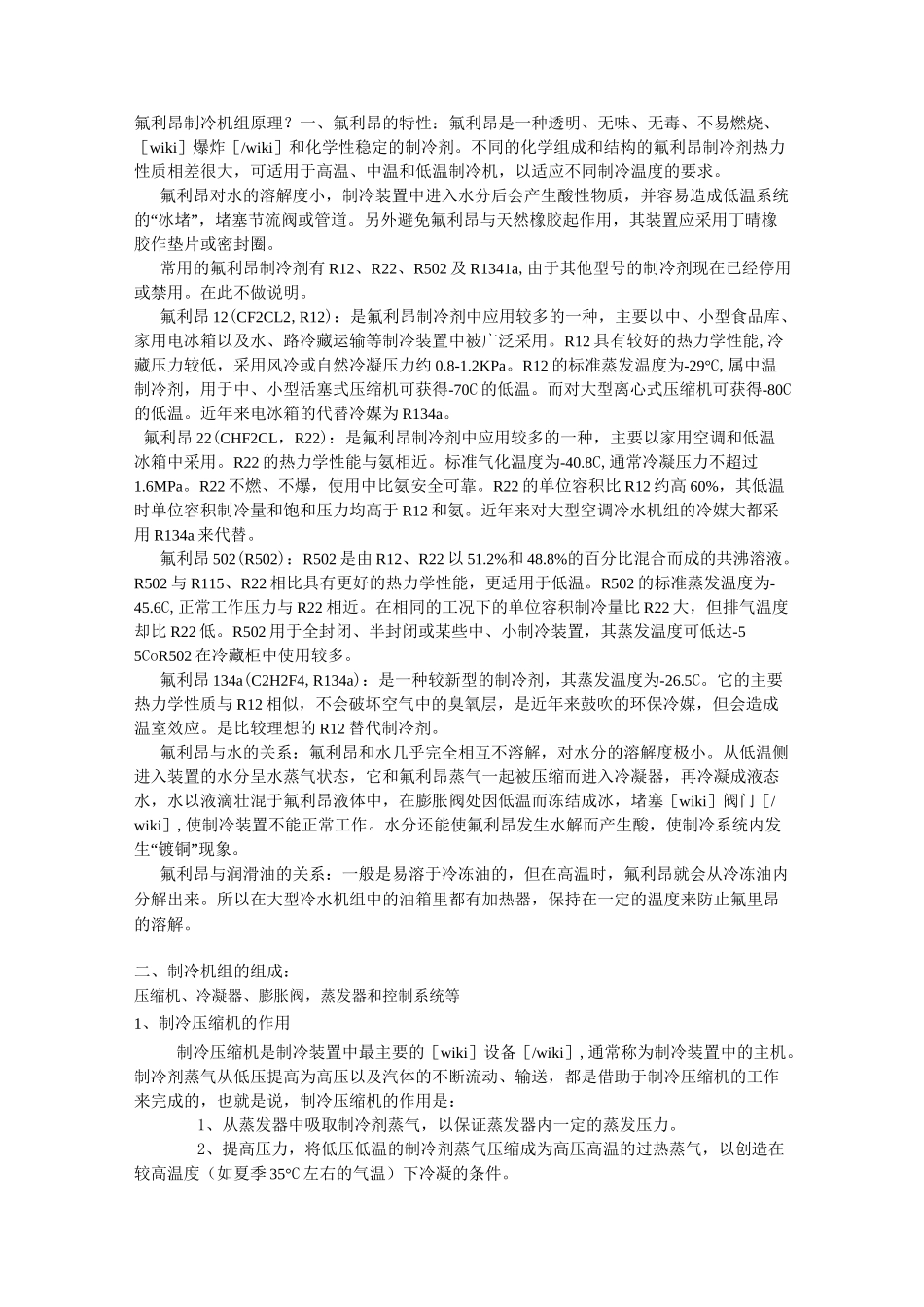

氟利昂制冷机组原理？一、氟利昂的特性：氟利昂是一种透明、无味、无毒、不易燃烧、［wiki］爆炸［/wiki］和化学性稳定的制冷剂。不同的化学组成和结构的氟利昂制冷剂热力性质相差很大，可适用于高温、中温和低温制冷机，以适应不同制冷温度的要求。氟利昂对水的溶解度小，制冷装置中进入水分后会产生酸性物质，并容易造成低温系统的“冰堵”，堵塞节流阀或管道。另外避免氟利昂与天然橡胶起作用，其装置应采用丁晴橡胶作垫片或密封圈。常用的氟利昂制冷剂有 R12、R22、R502 及 R1341a,由于其他型号的制冷剂现在已经停用或禁用。在此不做说明。氟利昂 12(CF2CL2,R12)：是氟利昂制冷剂中应用较多的一种，主要以中、小型食品库、家用电冰箱以及水、路冷藏运输等制冷装置中被广泛采用。R12 具有较好的热力学性能,冷藏压力较低，采用风冷或自然冷凝压力约 0.8-1.2KPa。R12 的标准蒸发温度为-29°C,属中温制冷剂，用于中、小型活塞式压缩机可获得-70C 的低温。而对大型离心式压缩机可获得-80C的低温。近年来电冰箱的代替冷媒为 R134a。氟利昂 22(CHF2CL，R22)：是氟利昂制冷剂中应用较多的一种，主要以家用空调和低温冰箱中采用。R22 的热力学性能与氨相近。标准气化温度为-40.8C,通常冷凝压力不超过1.6MPa。R22 不燃、不爆，使用中比氨安全可靠。R22 的单位容积比 R12 约高 60%，其低温时单位容积制冷量和饱和压力均高于 R12 和氨。近年来对大型空调冷水机组的冷媒大都采用 R134a 来代替。氟利昂 502(R502)：R502 是由 R12、R22 以 51.2%和 48.8%的百分比混合而成的共沸溶液。R502 与 R115、R22 相比具有更好的热力学性能，更适用于低温。R502 的标准蒸发温度为-45.6C,正常工作压力与 R22 相近。在相同的工况下的单位容积制冷量比 R22 大，但排气温度却比 R22 低。R502 用于全封闭、半封闭或某些中、小制冷装置，其蒸发温度可低达-55CoR502 在冷藏柜中使用较多。氟利昂 134a(C2H2F4,R134a)：是一种较新型的制冷剂，其蒸发温度为-26.5C。它的主要热力学性质与 R12 相似，不会破坏空气中的臭氧层，是近年来鼓吹的环保冷媒，但会造成温室效应。是比较理想的 R12 替代制冷剂。氟利昂与水的关系：氟利昂和水几乎完全相互不溶解，对水分的溶解度极小。从低温侧进入装置的水分呈水蒸气状态，它和氟利昂蒸气一起被压缩而进入冷凝器，再冷凝成液态水，水以液滴壮混于氟利昂液体中，在膨胀阀处因低温而冻结成冰，堵塞...
