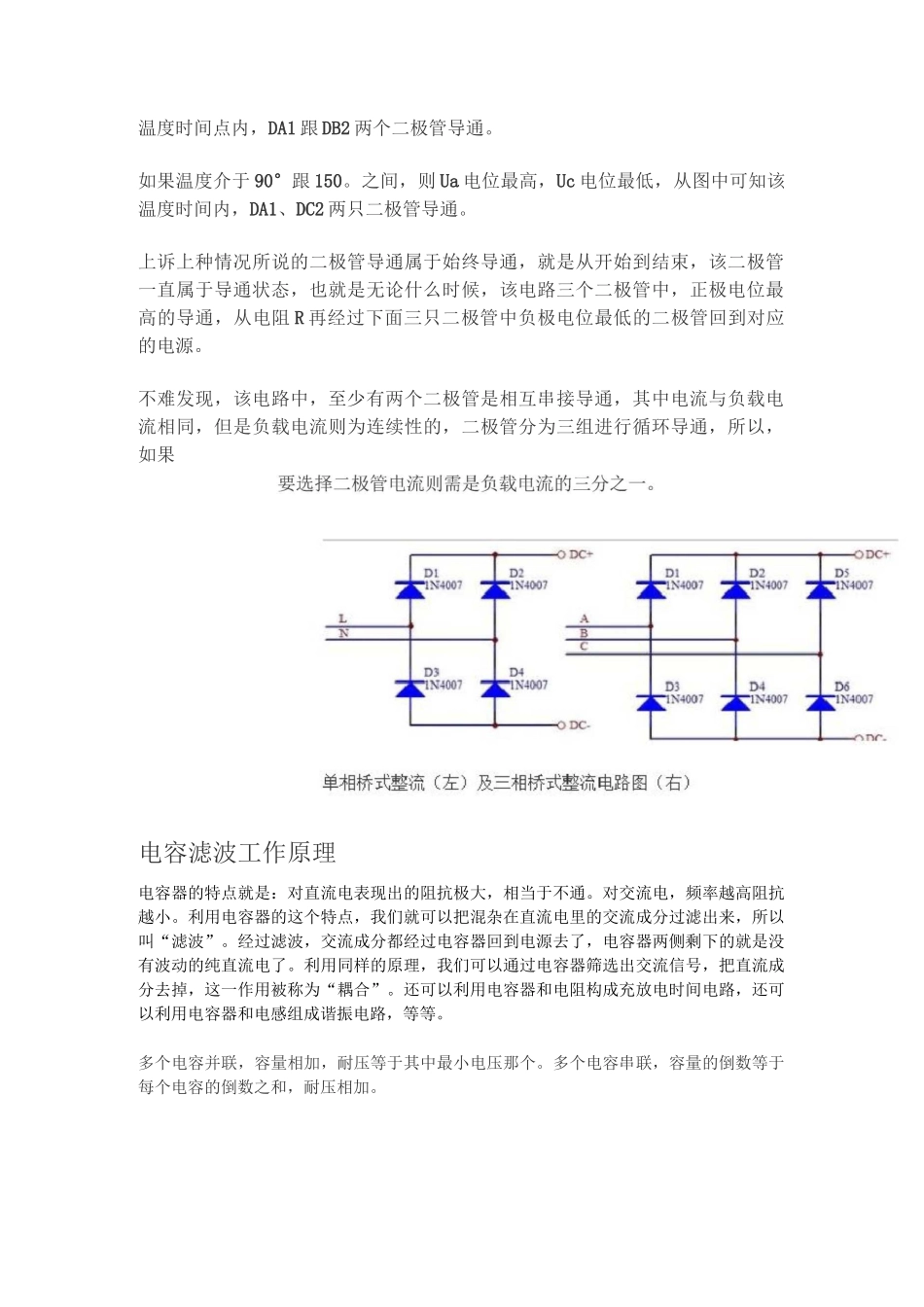

感应加热电路彭叔将六个蒸馏二极管组合而成的电路叫做三相整流桥电路•如下图中所示,三相整流桥通过将六个整流二极管相接,而二极管的特点:正极点位高于负极,那么则二极管导通;当正极电位低于负极,那么,二极管则截止。UaVbUc从接线图中不难看出,该电路的特点为:在任何时候,整流电流都是由三相电中最高位的一相连接二极管而流出,再经由负载流 R 向着最低电位的那一相二极管流到电源。该过程波形图大致如下图。图中:3t=0 时,Ua=O,Ub=-73/2Um,Uc=+73/2Um,这时候的电流会经过Uc 流向 DC1 二极管再流经负载 R,从负载 R 再流回 Ub。当温度在大于 0 小于 30。时,Uc 的电位最高,而 Ub 的电位最低,所以在这个温度时间内,DC1 跟 DB2 两个二极管是导通的。而当温度达到 30。以上 90。以下,则 Ua 电位最高、Ub 电位最低,所以在这个DAIDEIDC1温度时间点内,DA1 跟 DB2 两个二极管导通。如果温度介于 90°跟 150。之间,则 Ua 电位最高,Uc 电位最低,从图中可知该温度时间内,DA1、DC2 两只二极管导通。上诉上种情况所说的二极管导通属于始终导通,就是从开始到结束,该二极管一直属于导通状态,也就是无论什么时候,该电路三个二极管中,正极电位最高的导通,从电阻 R 再经过下面三只二极管中负极电位最低的二极管回到对应的电源。不难发现,该电路中,至少有两个二极管是相互串接导通,其中电流与负载电流相同,但是负载电流则为连续性的,二极管分为三组进行循环导通,所以,如果电容滤波工作原理电容器的特点就是:对直流电表现出的阻抗极大,相当于不通。对交流电,频率越高阻抗越小。利用电容器的这个特点,我们就可以把混杂在直流电里的交流成分过滤出来,所以叫“滤波”。经过滤波,交流成分都经过电容器回到电源去了,电容器两侧剩下的就是没有波动的纯直流电了。利用同样的原理,我们可以通过电容器筛选出交流信号,把直流成分去掉,这一作用被称为“耦合”。还可以利用电容器和电阻构成充放电时间电路,还可以利用电容器和电感组成谐振电路,等等。多个电容并联,容量相加,耐压等于其中最小电压那个。多个电容串联,容量的倒数等于每个电容的倒数之和,耐压相加。电压型逆变电路1 逆变电路根据直流侧电源性质不同,可以分为电压型逆变电路和电流型逆变电路2 在单相电压型逆变电路中用到的核心控制器件是是全控型器件(绝缘栅双极晶体管IGBT)3 每个核心控制器件都反并联了一个二极管,二...
