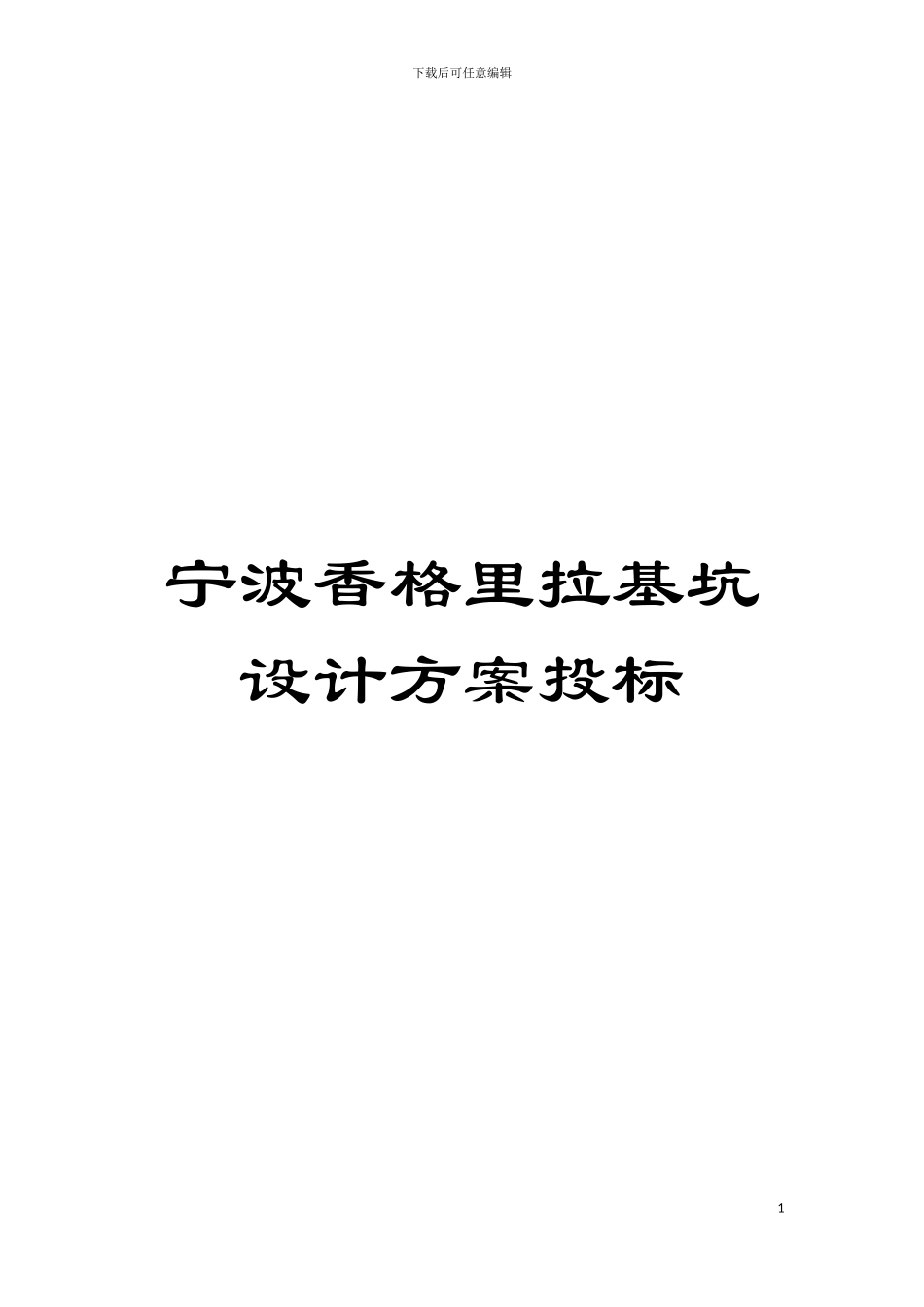

宁波香格里拉基坑设计方案投标模板

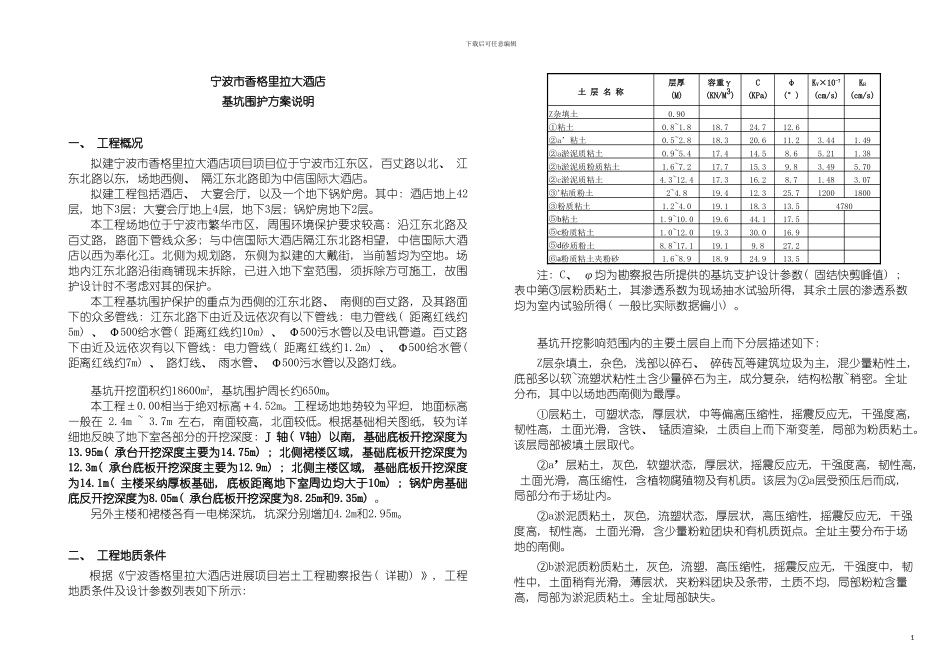

下载后可任意编辑宁波香格里拉基坑设计方案投标1下载后可任意编辑宁波市香格里拉大酒店基坑围护方案说明一、 工程概况拟建宁波市香格里拉大酒店项目项目位于宁波市江东区, 百丈路以北、 江东北路以东, 场地西侧、 隔江东北路即为中信国际大酒店。拟建工程包括酒店、 大宴会厅, 以及一个地下锅炉房。其中: 酒店地上42层, 地下3层; 大宴会厅地上4层, 地下3层; 锅炉房地下2层。本工程场地位于宁波市繁华市区, 周围环境保护要求较高: 沿江东北路及百丈路, 路面下管线众多; 与中信国际大酒店隔江东北路相望, 中信国际大酒店以西为奉化江。北侧为规划路, 东侧为拟建的大戴街, 当前暂均为空地。场地内江东北路沿街商铺现未拆除, 已进入地下室范围, 须拆除方可施工, 故围护设计时不考虑对其的保护。本工程基坑围护保护的重点为西侧的江东北路、 南侧的百丈路, 及其路面下的众多管线: 江东北路下由近及远依次有以下管线: 电力管线( 距离红线约5m) 、 Φ500给水管( 距离红线约10m) 、 Φ500污水管以及电讯管道。百丈路下由近及远依次有以下管线: 电力管线( 距离红线约1.2m) 、 Φ500给水管( 距离红线约7m) 、 路灯线、 雨水管、 Φ500污水管以及路灯线。基坑开挖面积约18600m2, 基坑围护周长约650m。本工程±0.00相当于绝对标高＋4.52m。工程场地地势较为平坦, 地面标高一般在 2.4m ~ 3.7m 左右, 南面较高, 北面较低。根据基础相关图纸, 较为详细地反映了地下室各部分的开挖深度: J 轴( V轴) 以南, 基础底板开挖深度为13.95m( 承台开挖深度主要为14.75m) ; 北侧裙楼区域, 基础底板开挖深度为12.3m( 承台底板开挖深度主要为12.9m) ; 北侧主楼区域, 基础底板开挖深度为14.1m( 主楼采纳厚板基础, 底板距离地下室周边均大于10m) ; 锅炉房基础底反开挖深度为8.05m( 承台底板开挖深度为8.25m和9.35m) 。另外主楼和裙楼各有一电梯深坑, 坑深分别增加4.2m和2.95m。二、 工程地质条件根据《宁波香格里拉大酒店进展项目岩土工程勘察报告( 详勘) 》, 工程地质条件及设计参数列表如下所示: 土 层 名 称层厚(M)容重γ(KN/M3)C(KPa)φ(°)KV×10-7(cm/s)KH(cm/s)Z杂填土0.90①粘土0.8~1.818.724.712.6②a’粘土0.5~2.818.320.611.23.441.49②a淤泥质粘土0.9~5.417.414.58.65.211.38②b淤泥质粉质粘土1.6~7.217.715.39.83.495.70②c淤泥质粘土4.3~12.417.316.28.71.483.07③’粘质粉土2~4.81...
