宇龙机电控制仿真软件构件手册样本

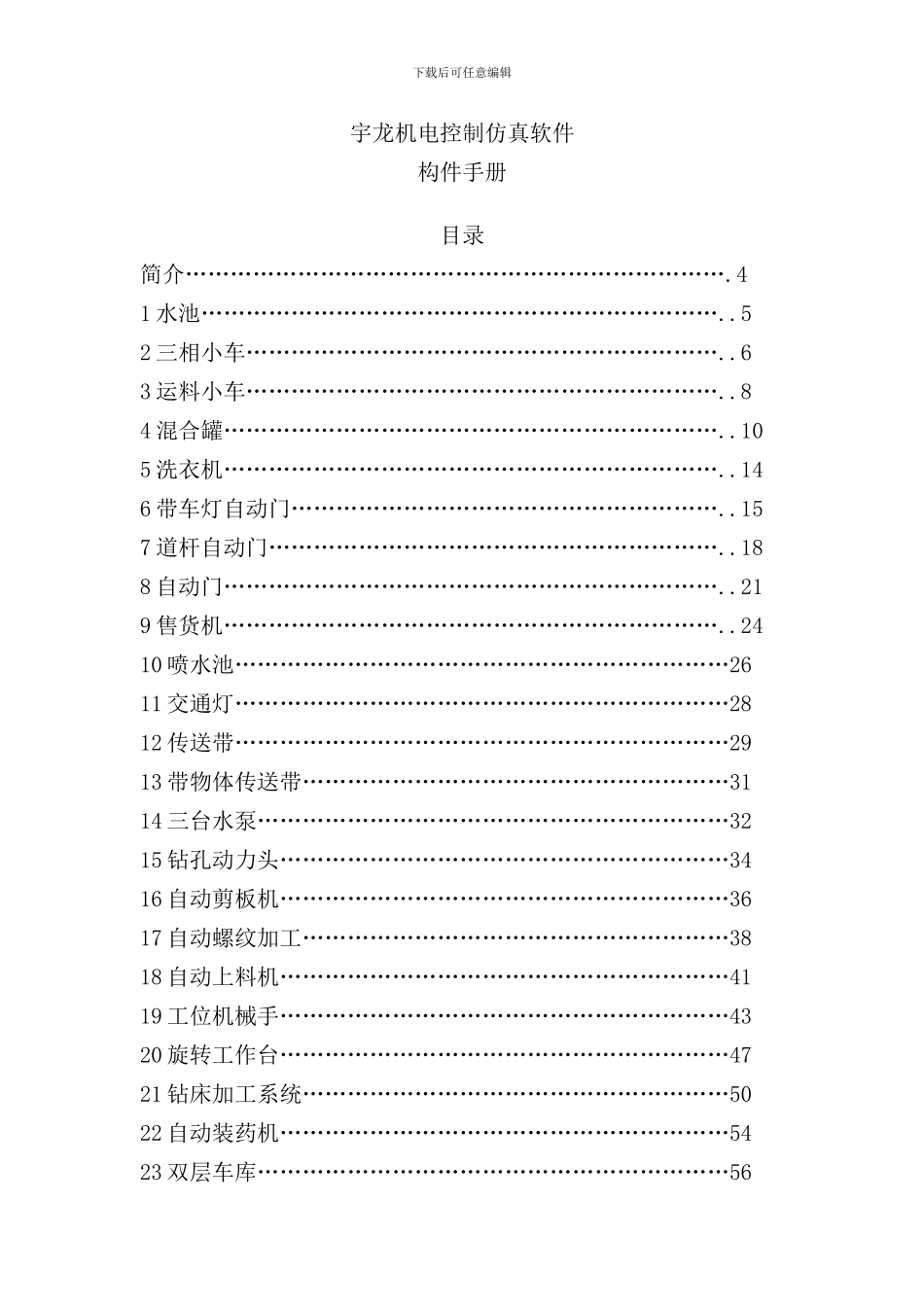

下载后可任意编辑宇龙机电控制仿真软件构件手册目录简介……………………………………………………………….41 水池……………………………………………………………..52 三相小车………………………………………………………..63 运料小车………………………………………………………..84 混合罐…………………………………………………………..105 洗衣机…………………………………………………………..146 带车灯自动门…………………………………………………..157 道杆自动门……………………………………………………..188 自动门…………………………………………………………..219 售货机…………………………………………………………..2410 喷水池…………………………………………………………2611 交通灯…………………………………………………………2812 传送带…………………………………………………………2913 带物体传送带…………………………………………………3114 三台水泵………………………………………………………3215 钻孔动力头……………………………………………………3416 自动剪板机……………………………………………………3617 自动螺纹加工…………………………………………………3818 自动上料机……………………………………………………4119 工位机械手……………………………………………………4320 旋转工作台……………………………………………………4721 钻床加工系统…………………………………………………5022 自动装药机……………………………………………………5423 双层车库………………………………………………………56下载后可任意编辑24 传送带机械手…………………………………………………5825 简单自动门……………………………………………………62简介当用户对机电的元器件有一定的了解后, 用户能够选择用继电器、 接触器或 PLC 来实现综合应用模板的自动化控制( 模板的控制要求用户可根据模板的功能自行设定) , 提高对机电的应用能力! 下载后可任意编辑构件: 水池实物图: 接线图: 下载后可任意编辑使用说明: 出水口含有电磁阀。给它通电, 可往水池里放水。鼠标点击液位开关, 上下移动鼠标, 液位开关可上下运动, 用来处理不同的液位控制要求, 液位开关的初始状态是上面为常闭触点下面为常开触点。抽水泵实质是一个三相异步电动机, 该电...
