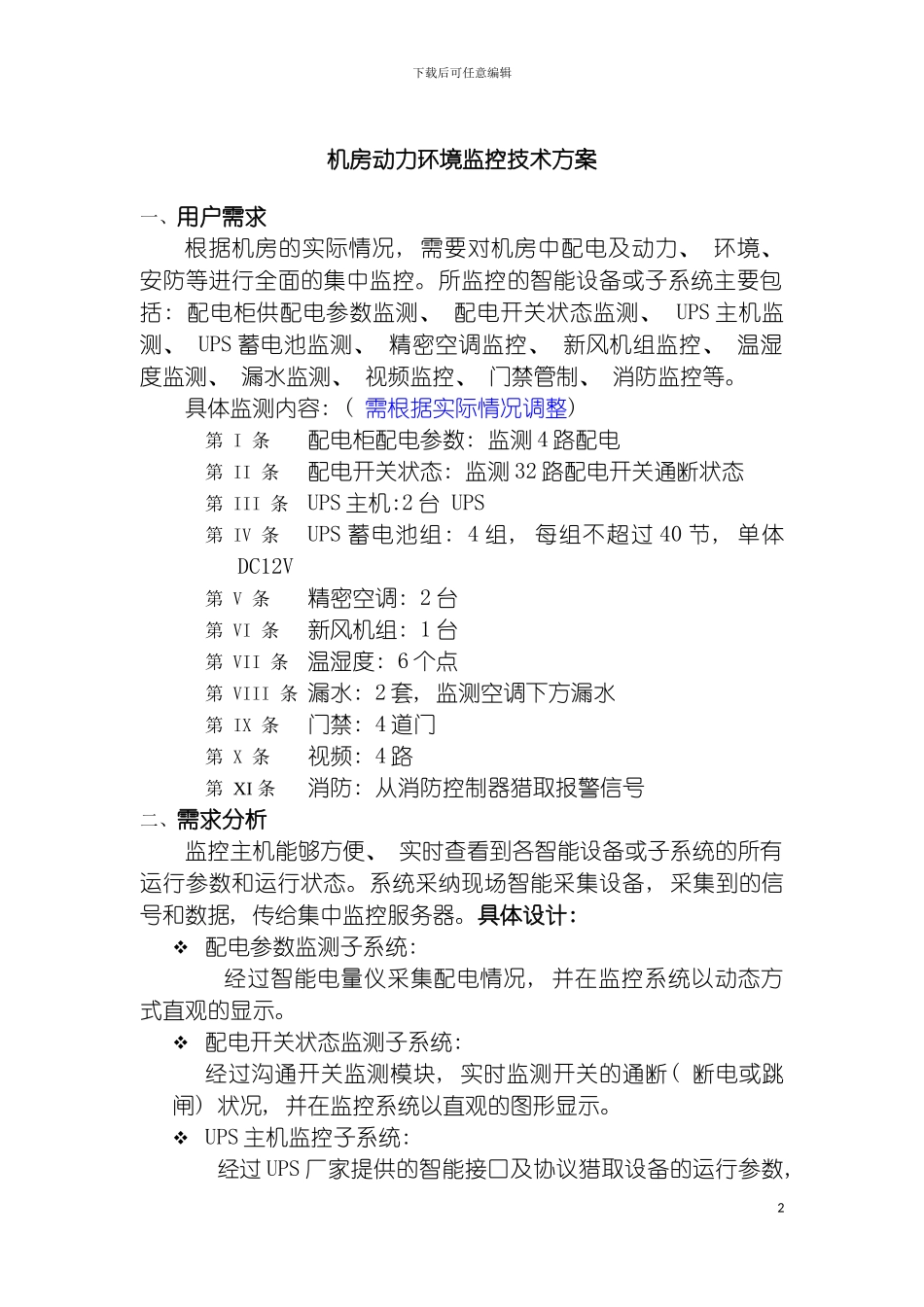

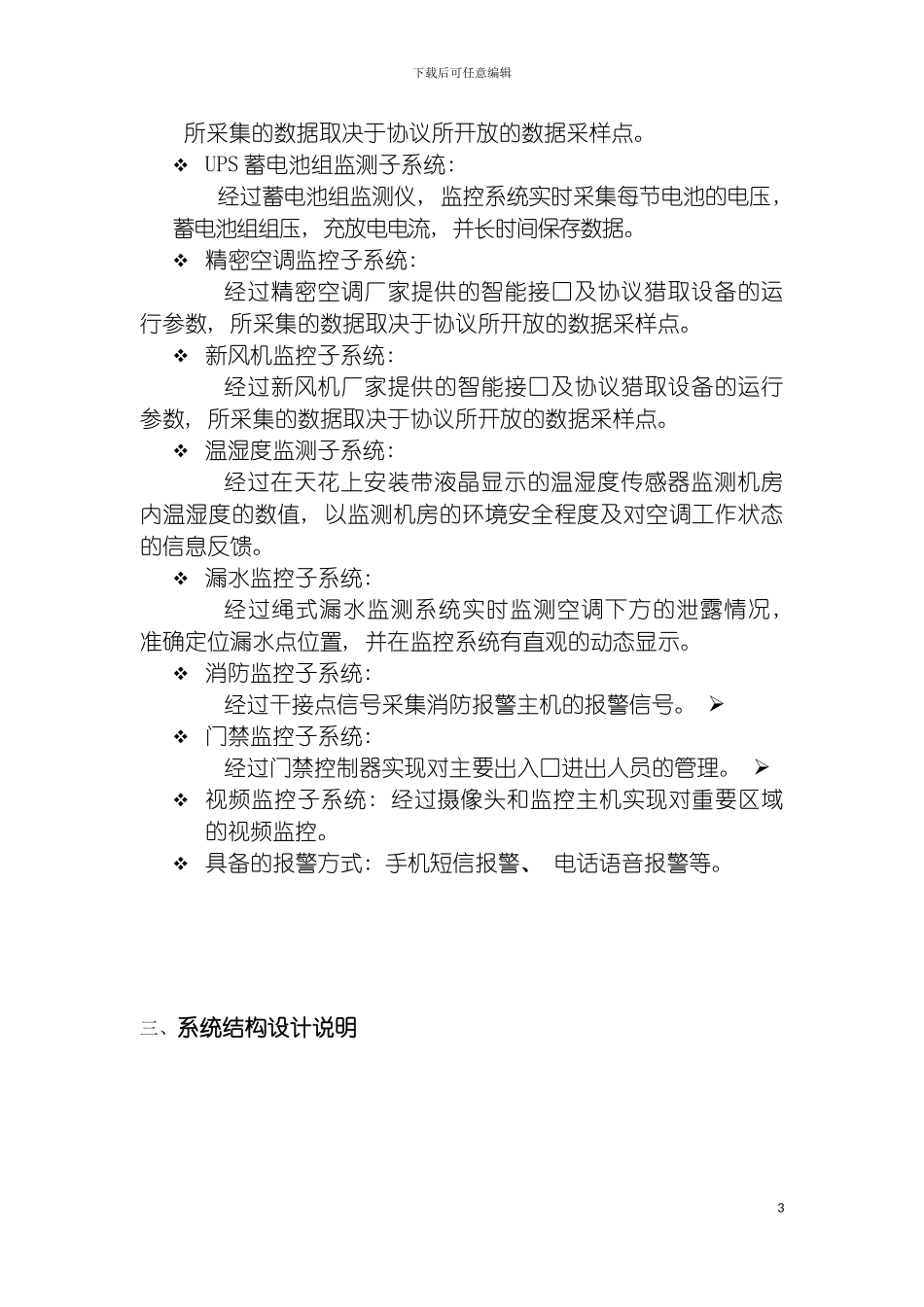

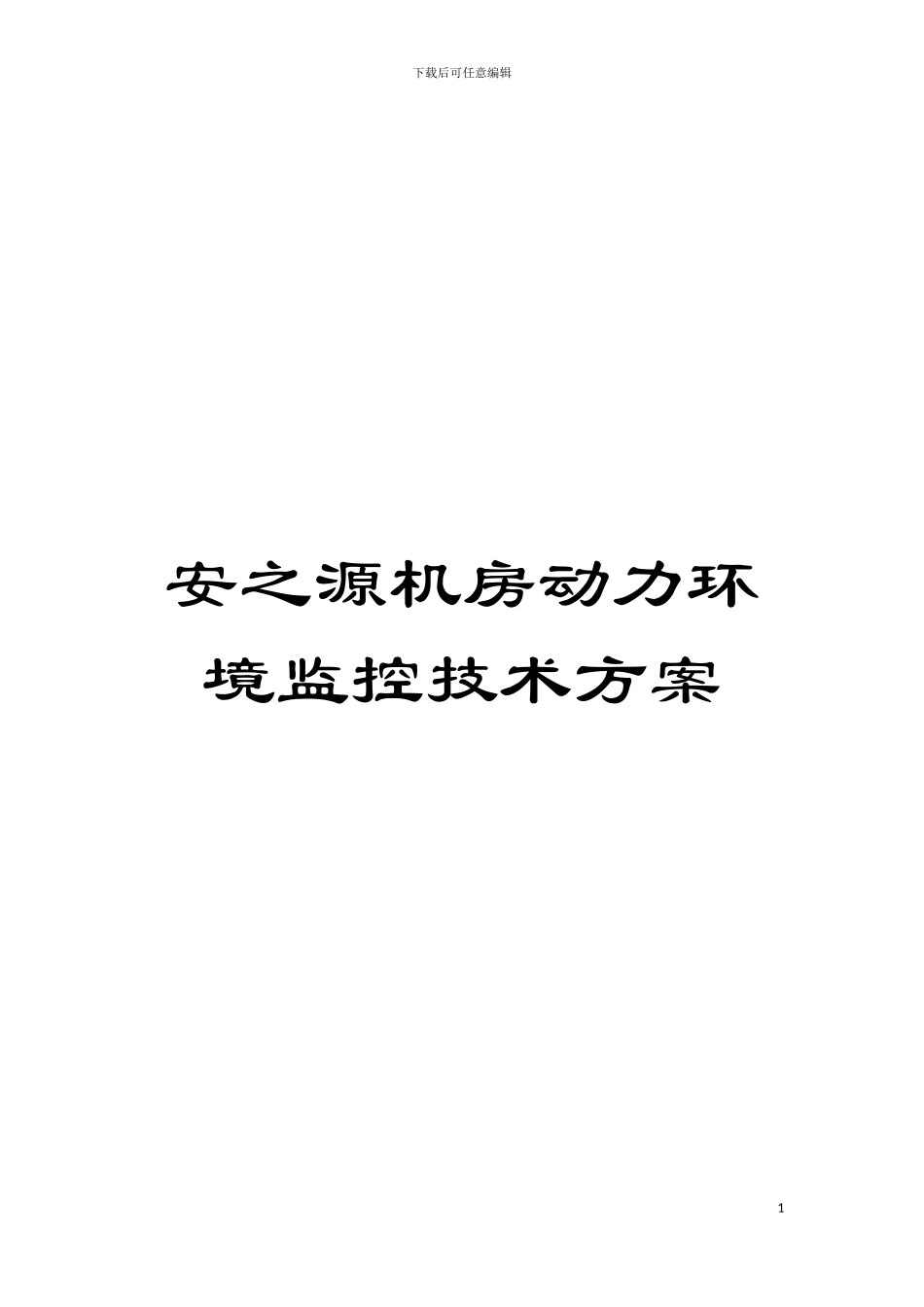

下载后可任意编辑安之源机房动力环境监控技术方案1下载后可任意编辑机房动力环境监控技术方案一、用户需求根据机房的实际情况, 需要对机房中配电及动力、 环境、 安防等进行全面的集中监控。所监控的智能设备或子系统主要包括: 配电柜供配电参数监测、 配电开关状态监测、 UPS 主机监测、 UPS 蓄电池监测、 精密空调监控、 新风机组监控、 温湿度监测、 漏水监测、 视频监控、 门禁管制、 消防监控等。具体监测内容: ( 需根据实际情况调整) 第 I 条配电柜配电参数: 监测 4 路配电第 II 条配电开关状态: 监测 32 路配电开关通断状态第 III 条UPS 主机:2 台 UPS第 IV 条UPS 蓄电池组: 4 组, 每组不超过 40 节, 单体DC12V第 V 条精密空调: 2 台第 VI 条新风机组: 1 台第 VII 条温湿度: 6 个点第 VIII 条 漏水: 2 套, 监测空调下方漏水第 IX 条门禁: 4 道门第 X 条视频: 4 路第 XI 条消防: 从消防控制器猎取报警信号二、需求分析监控主机能够方便、 实时查看到各智能设备或子系统的所有运行参数和运行状态。系统采纳现场智能采集设备, 采集到的信号和数据, 传给集中监控服务器。具体设计: 配电参数监测子系统: 经过智能电量仪采集配电情况, 并在监控系统以动态方式直观的显示。 配电开关状态监测子系统: 经过沟通开关监测模块, 实时监测开关的通断( 断电或跳闸) 状况, 并在监控系统以直观的图形显示。 UPS 主机监控子系统: 经过 UPS 厂家提供的智能接口及协议猎取设备的运行参数,2下载后可任意编辑 所采集的数据取决于协议所开放的数据采样点。 UPS 蓄电池组监测子系统: 经过蓄电池组监测仪, 监控系统实时采集每节电池的电压, 蓄电池组组压, 充放电电流, 并长时间保存数据。 精密空调监控子系统: 经过精密空调厂家提供的智能接口及协议猎取设备的运行参数, 所采集的数据取决于协议所开放的数据采样点。 新风机监控子系统: 经过新风机厂家提供的智能接口及协议猎取设备的运行参数, 所采集的数据取决于协议所开放的数据采样点。 温湿度监测子系统: 经过在天花上安装带液晶显示的温湿度传感器监测机房内温湿度的数值, 以监测机房的环境安全程度及对空调工作状态的信息反馈。 漏水监控子系统: 经过绳式漏水监测系统实时监测空调下方的泄露情况, 准确定位漏水点位置, 并在监控系统有直观的动态显示。 消防监控子系统:...
