安全技术规范

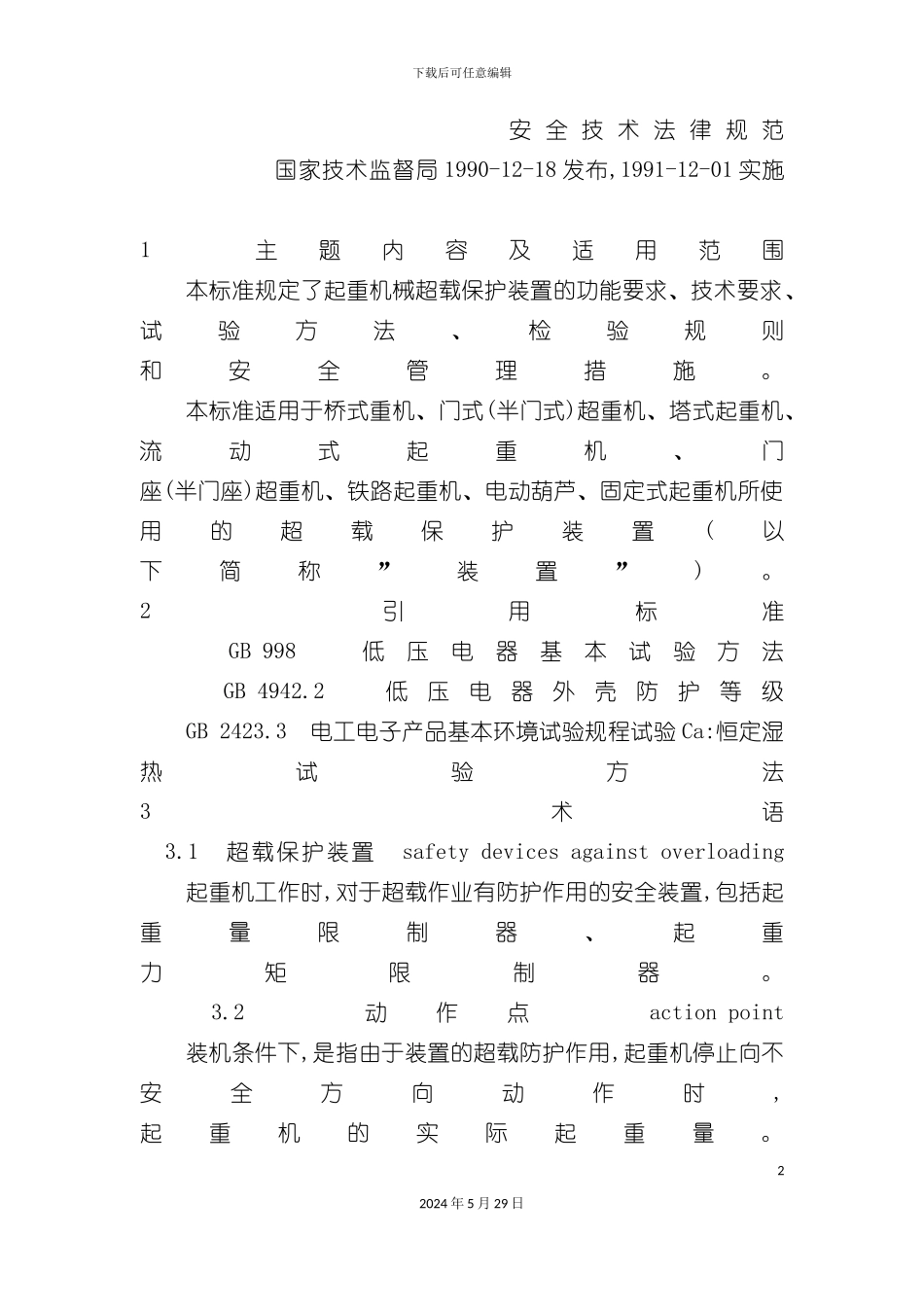

下载后可任意编辑安全技术法律规范12024 年 5 月 29 日下载后可任意编辑 安 全 技 术 法 律 规 范 国家技术监督局 1990-12-18 发布,1991-12-01 实施1 主题内容及适用范围 本标准规定了起重机械超载保护装置的功能要求、技术要求、试验方法、检验规则和安全管理措施。 本标准适用于桥式重机、门式(半门式)超重机、塔式起重机、流动式起重机、门座(半门座)超重机、铁路起重机、电动葫芦、固定式起重机所使用的超载保护装置(以下简称”装置”)。2 引用标准 GB 998 低压电器基本试验方法 GB 4942.2 低压电器外壳防护等级 GB 2423.3 电工电子产品基本环境试验规程试验 Ca:恒定湿热试验方法3 术语 3.1 超载保护装置 safety devices against overloading 起重机工作时,对于超载作业有防护作用的安全装置,包括起重量限制器、起重力矩限制器。 3.2 动作点 action point 装机条件下,是指由于装置的超载防护作用,起重机停止向不安全方向动作时,起重机的实际起重量。22024 年 5 月 29 日下载后可任意编辑 试验室条件下,是指判定到装置能够使起重机停止向不安全方向动作时,装置承受的实际载荷值。 3.3 设定点 set point 装置标定时的动作点。 3.4 综合误差 combined error 装置安装在起重机上 ,动作点偏离设定点的相对误差。 3.5 动作误差 action error 在试验室条件下,装置动作点偏离设定点的相对误差。 3.6 起重机状态 crane configuration 起 重 机 在 某 一 工 况 条 件 下 的 外 部 形 状 。 3.7 电气型装置 electric devices 经 过 机 械 量 与 电 量 之 间 的 转 换 达 到 规 定 功 能 的 装 置 。 3.8 机械型装置 mechanical devices 经过机械量之间的转换与开关(控制阀)配合达到规定功能的装置。 3.9 故障 failure 装置丧失执行 4.1 条相应功能的能力或者综合误差超过规定值。 3.10 不安全方向 dangerous directions 起重机超载时,吊物继续起升,臂架伸长,幅度增大及这些动作的组合。 3.11 安全方向 safety directions 吊 物 下 降 , 臂 架 缩 短 、 幅 度 减 小 及 这 些 动 作 的 组 合 。4 功能要求 4.1 装 置 必 须 具 备 以 下 功 能 型 式 之 一 :32024 年 5 月 29 日下载后可任意编辑 a. 自动停止型。当起升质量超过额定起重量时,应能停止起重机向不安...
