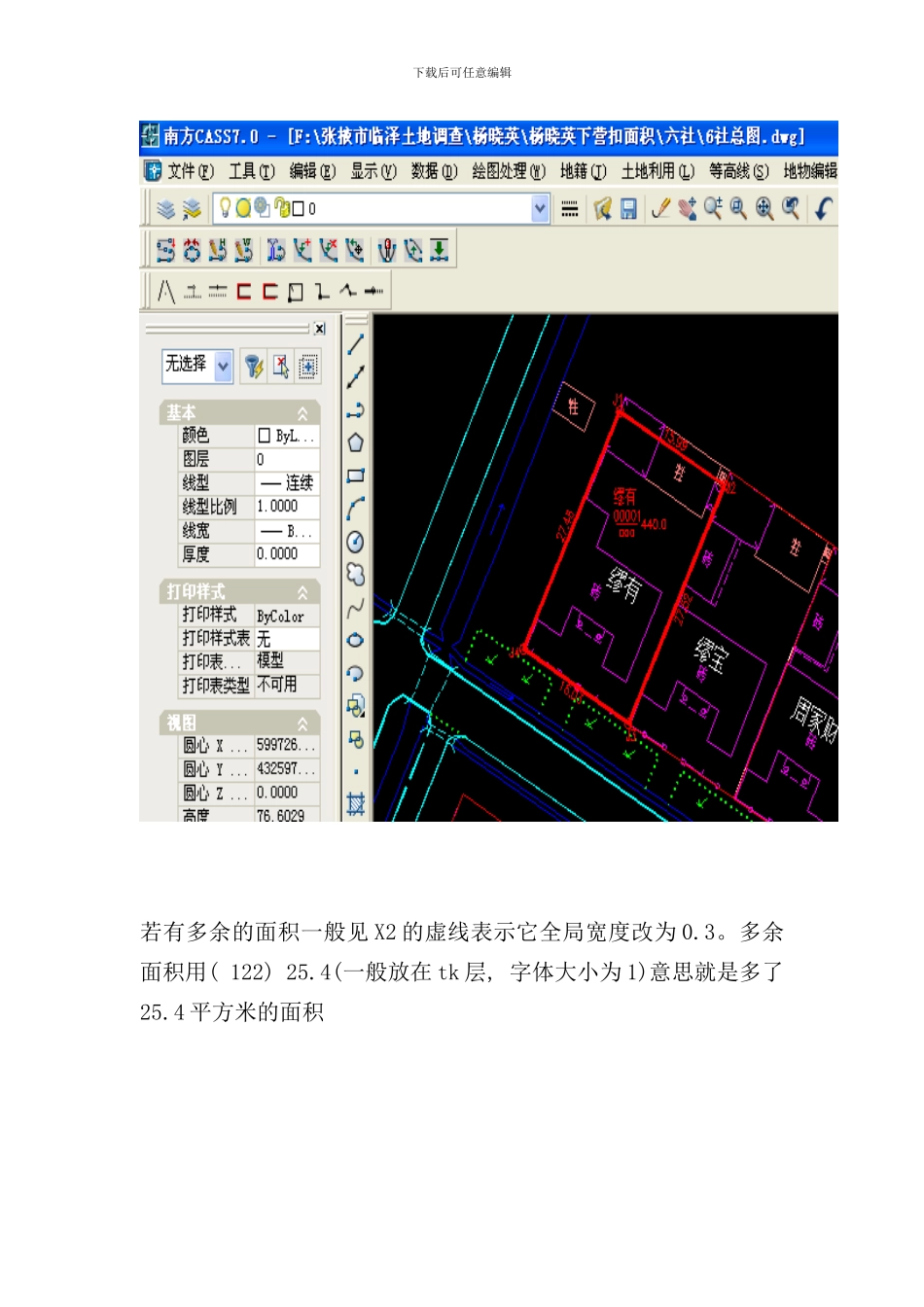

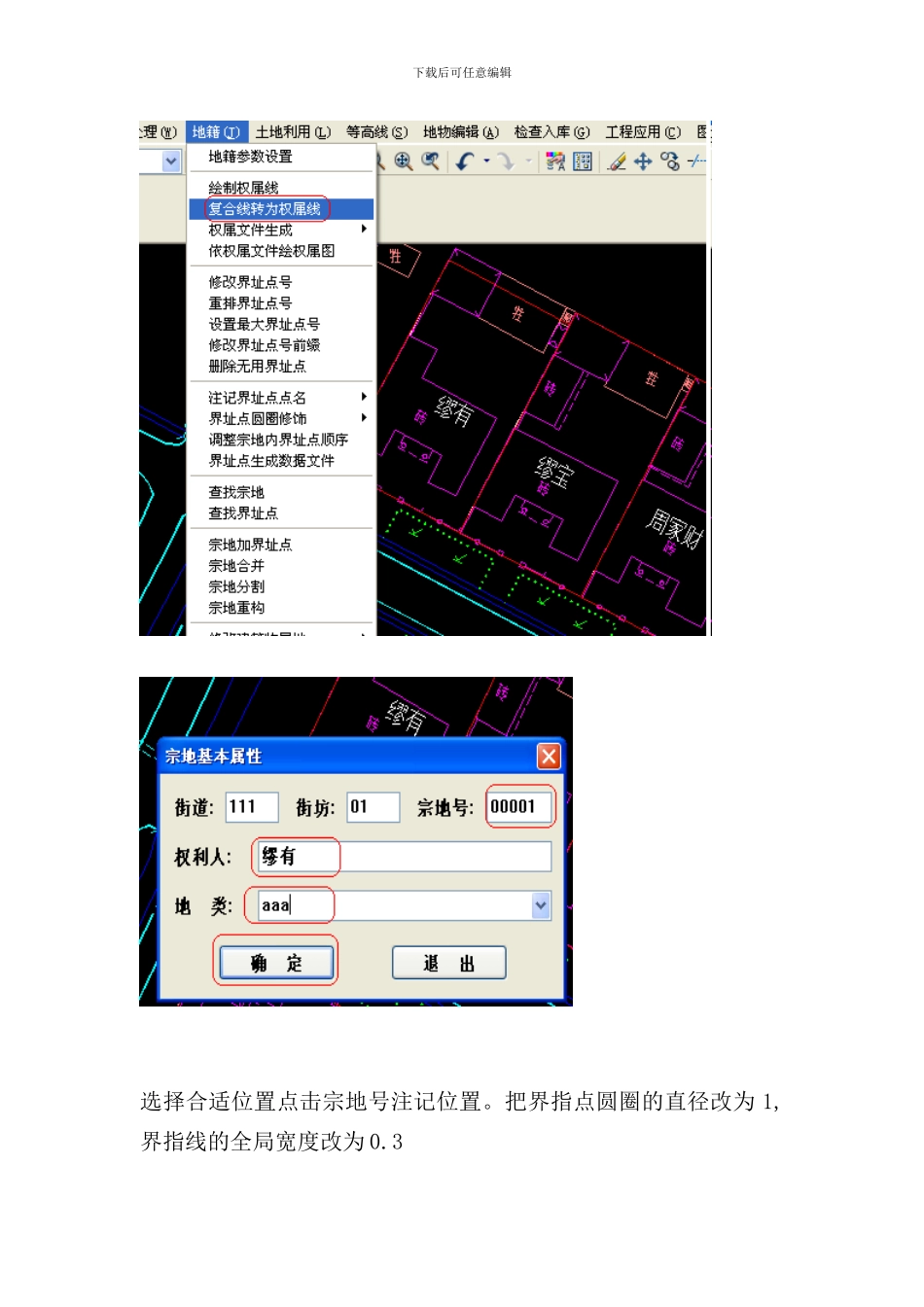

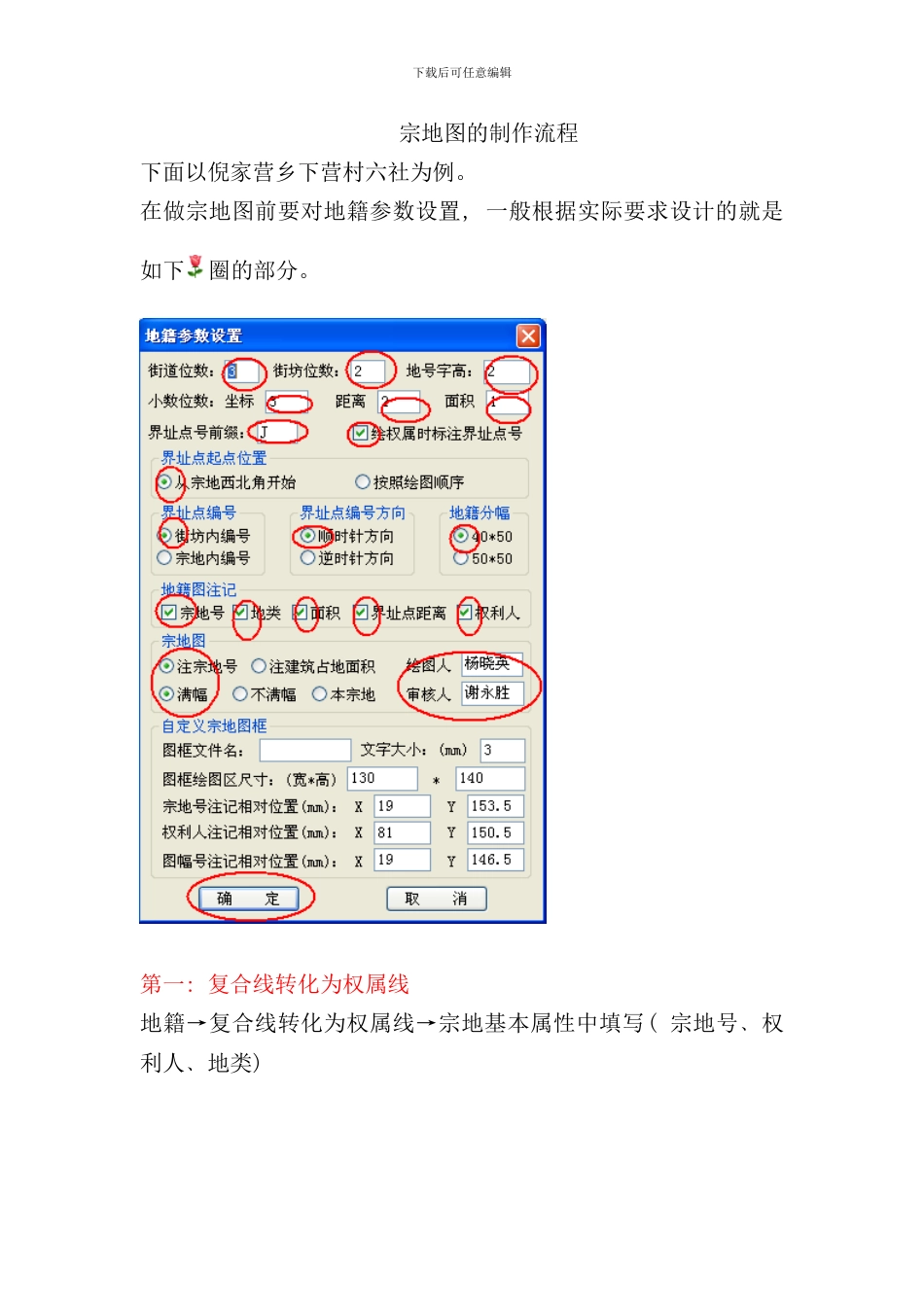

下载后可任意编辑 宗地图的制作流程下面以倪家营乡下营村六社为例。在做宗地图前要对地籍参数设置, 一般根据实际要求设计的就是如下圈的部分。第一: 复合线转化为权属线地籍→复合线转化为权属线→宗地基本属性中填写( 宗地号﹑权利人﹑地类) 下载后可任意编辑选择合适位置点击宗地号注记位置。把界指点圆圈的直径改为 1, 界指线的全局宽度改为 0.3下载后可任意编辑若有多余的面积一般见 X2 的虚线表示它全局宽度改为 0.3。多余面积用( 122) 25.4(一般放在 tk 层, 字体大小为 1)意思就是多了25.4 平方米的面积下载后可任意编辑下载后可任意编辑对倪家营乡下营村六社算有的住户进行宗地编号, 编号原则是从左到右, 由上到下序号依次变大。做完之后就备份一份, 以免以后操作出现失误。第二: 绘制宗地图框绘制宗地图框→A4 竖→选择输出方式→宗地图参数设置( 只设置比例尺方式手工输入→比例尺分母为一般为 300( 若面积大的宗地放不下, 应该改变比例尺的大小, 应该根据实际情况确定) 下载后可任意编辑下载后可任意编辑一般输入比例尺分母为为 300这是第一个宗地生成, 紧接着在输入比例尺 300, 就是第二个宗地生成下载后可任意编辑依次类推, 直到最后一个生成下载后可任意编辑按 ENTER 键, 就生成了算有宗地图。这样再备份一份, 以免错误操作, 重新返工。下载后可任意编辑第三: 对宗地图进行修饰在图层管理中除了 JZD﹑TK 层外, 锁定算有图层, 对界界指点圆圈修饰。地籍→界指点圆圈修饰→圆圈修饰下载后可任意编辑接下来对画圈的部分修改下载后可任意编辑下载后可任意编辑下载后可任意编辑 宗地四至的汉字的字体大小为 1.25, 一般见 HZ 字体而且放在 TK层。道路注记一般有两种: 主干道﹑机耕路! 宗地四至一般有这几种说法: 空地, 耕地, 通道, 在修饰邻宗时要保留主要建筑物, 邻宗的线长一般都延伸出 5 米。主要原则就是图形美观美丽。
