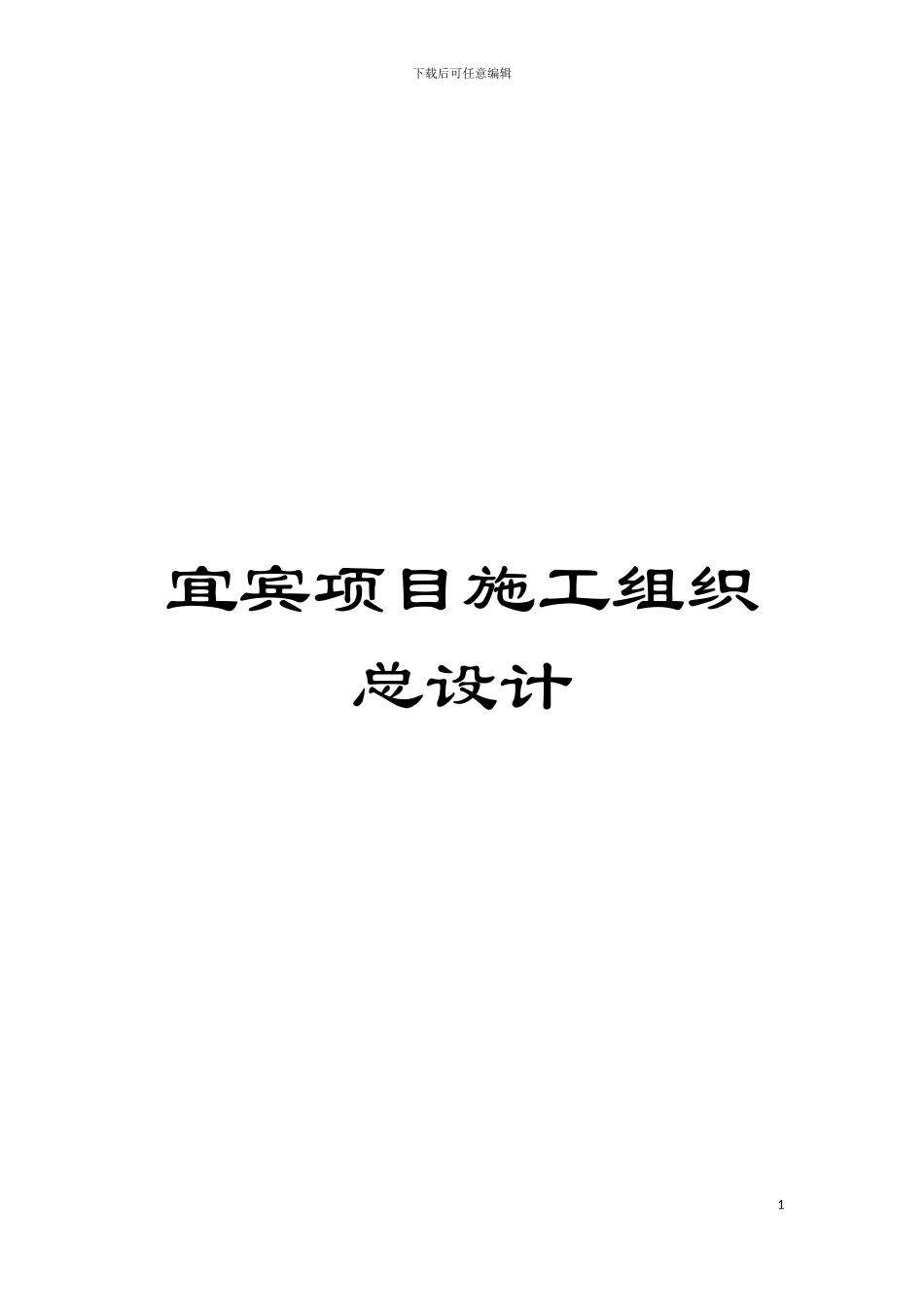

宜宾项目施工组织总设计模板VIP专享

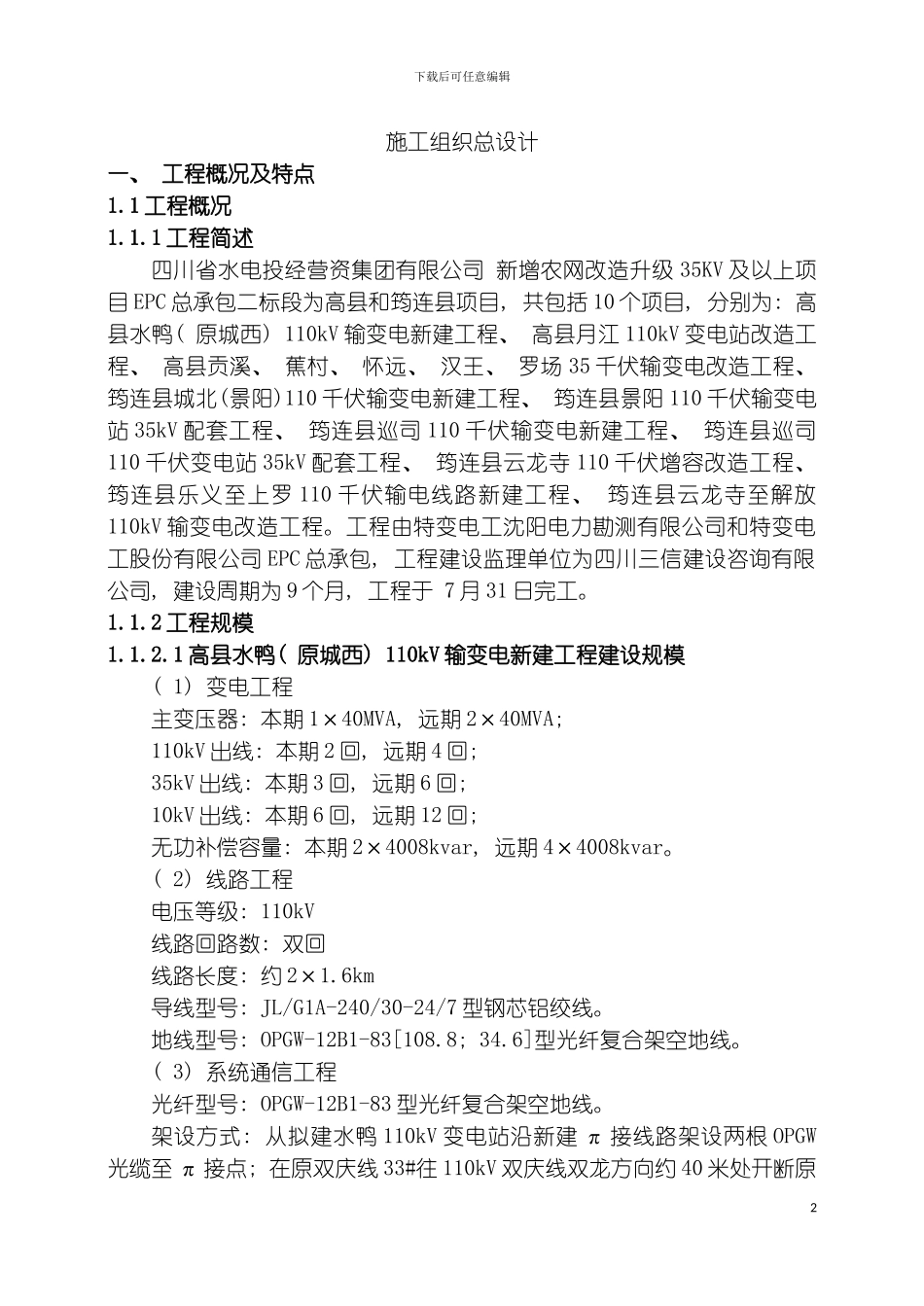

下载后可任意编辑宜宾项目施工组织总设计1下载后可任意编辑施工组织总设计一、 工程概况及特点1.1 工程概况1.1.1 工程简述四川省水电投经营资集团有限公司 新增农网改造升级 35KV 及以上项目 EPC 总承包二标段为高县和筠连县项目, 共包括 10 个项目, 分别为: 高县水鸭( 原城西) 110kV 输变电新建工程、 高县月江 110kV 变电站改造工程、 高县贡溪、 蕉村、 怀远、 汉王、 罗场 35 千伏输变电改造工程、 筠连县城北(景阳)110 千伏输变电新建工程、 筠连县景阳 110 千伏输变电站 35kV 配套工程、 筠连县巡司 110 千伏输变电新建工程、 筠连县巡司110 千伏变电站 35kV 配套工程、 筠连县云龙寺 110 千伏增容改造工程、 筠连县乐义至上罗 110 千伏输电线路新建工程、 筠连县云龙寺至解放110kV 输变电改造工程。工程由特变电工沈阳电力勘测有限公司和特变电工股份有限公司 EPC 总承包, 工程建设监理单位为四川三信建设咨询有限公司, 建设周期为 9 个月, 工程于 7 月 31 日完工。1.1.2 工程规模1.1.2.1 高县水鸭( 原城西) 110kV 输变电新建工程建设规模( 1) 变电工程主变压器: 本期 1×40MVA, 远期 2×40MVA; 110kV 出线: 本期 2 回, 远期 4 回; 35kV 出线: 本期 3 回, 远期 6 回; 10kV 出线: 本期 6 回, 远期 12 回; 无功补偿容量: 本期 2×4008kvar, 远期 4×4008kvar。( 2) 线路工程电压等级: 110kV线路回路数: 双回线路长度: 约 2×1.6km导线型号: JL/G1A-240/30-24/7 型钢芯铝绞线。地线型号: OPGW-12B1-83[108.8; 34.6]型光纤复合架空地线。( 3) 系统通信工程光纤型号: OPGW-12B1-83 型光纤复合架空地线。架设方式: 从拟建水鸭 110kV 变电站沿新建 π 接线路架设两根 OPGW光缆至 π 接点; 在原双庆线 33#往 110kV 双庆线双龙方向约 40 米处开断原2下载后可任意编辑双庆线光缆, 开断后双龙侧旧光缆架设至 π 接塔, 与 π 接段双龙侧光缆进行熔接, π 接段庆符侧光缆新架至原双庆线 33#塔, 于双庆线 33#增设接头盒进行熔接。光纤数量: 2 根光设备: 水鸭 110kV 变电站新增光设备 1 套, 庆符 110kV 变电站、 双龙 110kV 变电站分别增加光板 2 块。1.1.2.2 高县月江 110kV 变电站改造工程建设规模变电扩建规模如下: ( 1) 主变新增主变容量: 1×40000kVA分接头选择: 110±8×1.25%...
