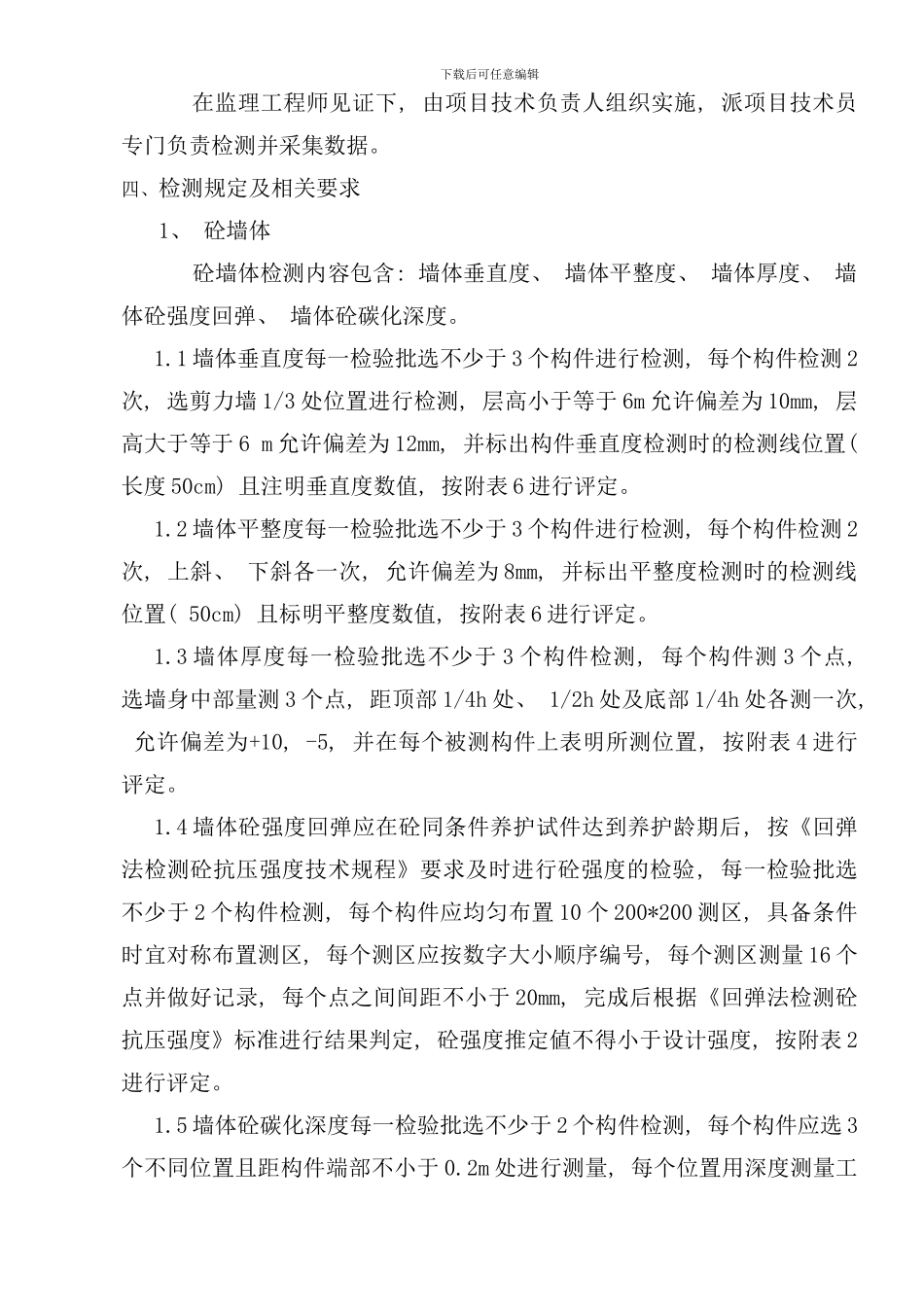

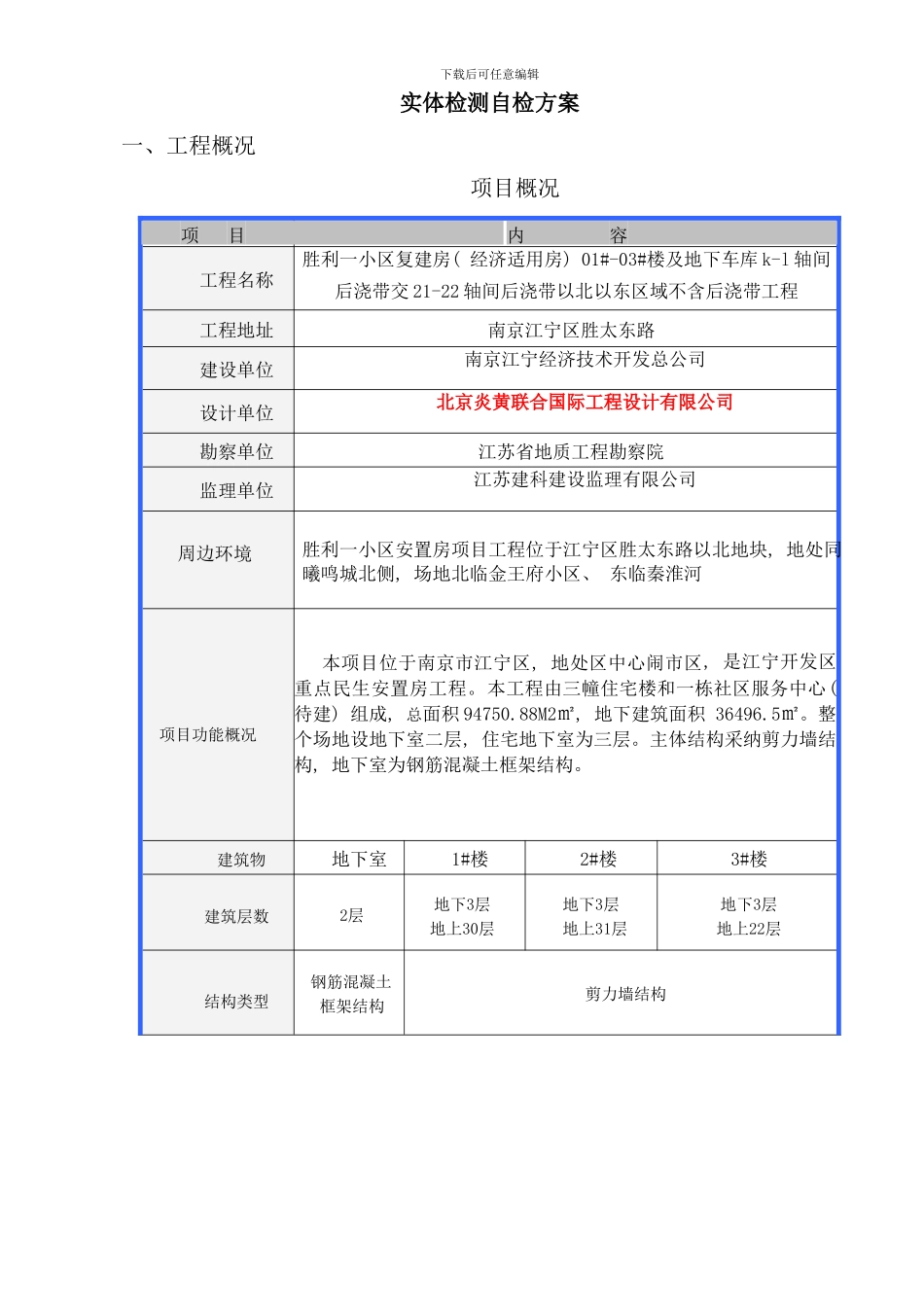

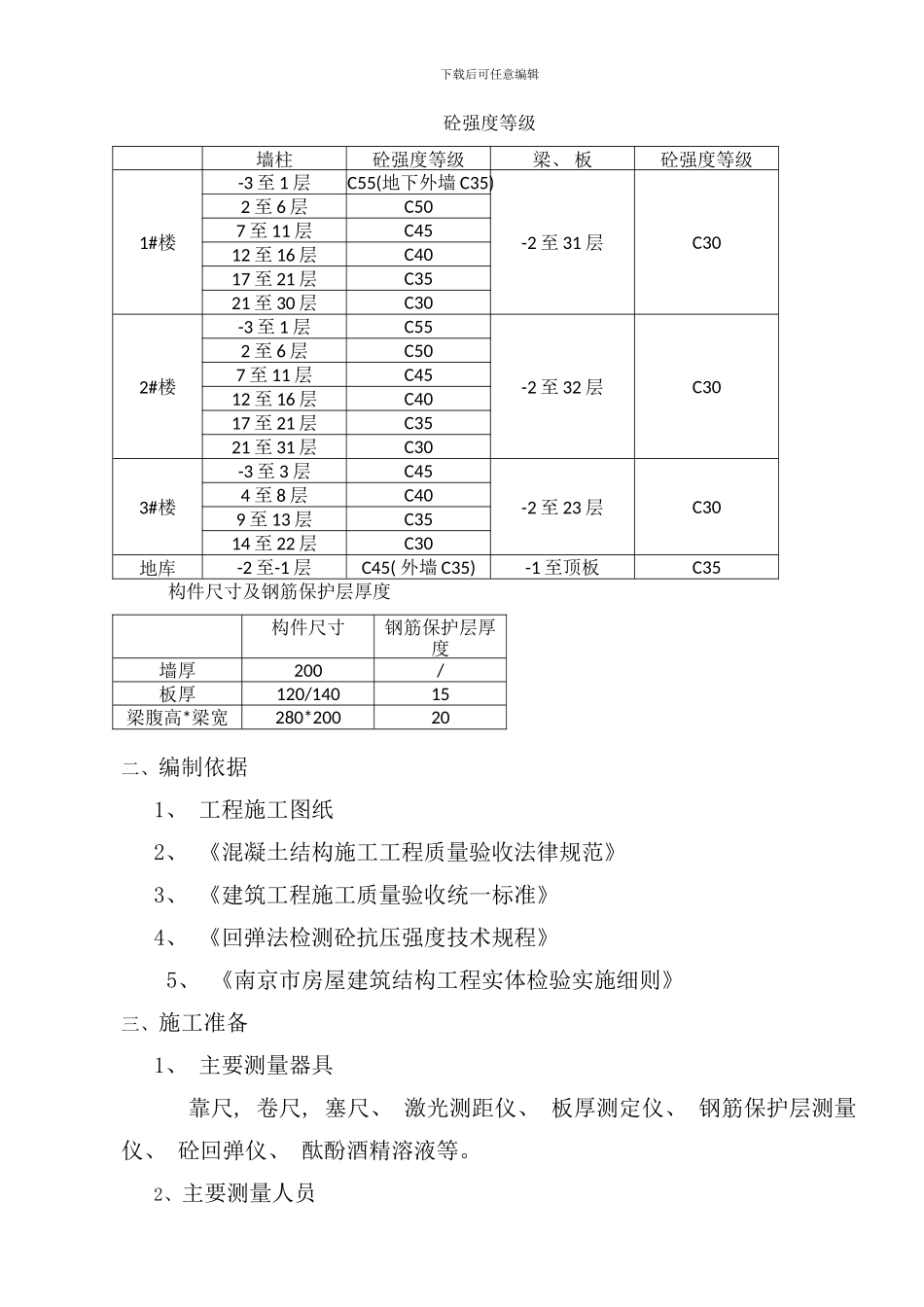

下载后可任意编辑实体检测自检方案一、工程概况 项目概况项目内容工程名称胜利一小区复建房( 经济适用房) 01#-03#楼及地下车库 k-l 轴间后浇带交 21-22 轴间后浇带以北以东区域不含后浇带工程工程地址南京江宁区胜太东路建设单位南京江宁经济技术开发总公司设计单位北京炎黄联合国际工程设计有限公司勘察单位江苏省地质工程勘察院监理单位江苏建科建设监理有限公司周边环境胜利一小区安置房项目工程位于江宁区胜太东路以北地块, 地处同曦鸣城北侧, 场地北临金王府小区、 东临秦淮河项目功能概况本项目位于南京市江宁区, 地处区中心闹市区, 是江宁开发区重点民生安置房工程。本工程由三幢住宅楼和一栋社区服务中心( 待建) 组成, 总面积 94750.88M2㎡, 地下建筑面积 36496.5㎡。整个场地设地下室二层, 住宅地下室为三层。主体结构采纳剪力墙结构, 地下室为钢筋混凝土框架结构。建筑物地下室 1#楼 2#楼 3#楼建筑层数2层地下3层地上30层地下3层 地上31层地下3层地上22层结构类型 钢筋混凝土框架结构剪力墙结构下载后可任意编辑砼强度等级墙柱砼强度等级梁、 板砼强度等级1#楼-3 至 1 层C55(地下外墙 C35)-2 至 31 层C302 至 6 层C507 至 11 层C4512 至 16 层C4017 至 21 层C3521 至 30 层C302#楼-3 至 1 层C55-2 至 32 层C302 至 6 层C507 至 11 层C4512 至 16 层C4017 至 21 层C3521 至 31 层C303#楼-3 至 3 层C45-2 至 23 层C304 至 8 层C409 至 13 层C3514 至 22 层C30地库-2 至-1 层C45( 外墙 C35) -1 至顶板C35 构件尺寸及钢筋保护层厚度构件尺寸钢筋保护层厚度墙厚200/板厚120/14015梁腹高*梁宽280*20020二、编制依据1、 工程施工图纸2、 《混凝土结构施工工程质量验收法律规范》3、 《建筑工程施工质量验收统一标准》4、 《回弹法检测砼抗压强度技术规程》 5、 《南京市房屋建筑结构工程实体检验实施细则》三、施工准备1、 主要测量器具 靠尺, 卷尺, 塞尺、 激光测距仪、 板厚测定仪、 钢筋保护层测量仪、 砼回弹仪、 酞酚酒精溶液等。2、主要测量人员下载后可任意编辑 在监理工程师见证下, 由项目技术负责人组织实施, 派项目技术员专门负责检测并采集数据。四、检测规定及相关要求1、 砼墙体 砼墙体检测内容包含: 墙体垂直度、 墙体平整度、 墙体厚度、 墙体砼强度回弹、 墙体砼碳化深度。1.1 墙体垂直度每一检验批选...
