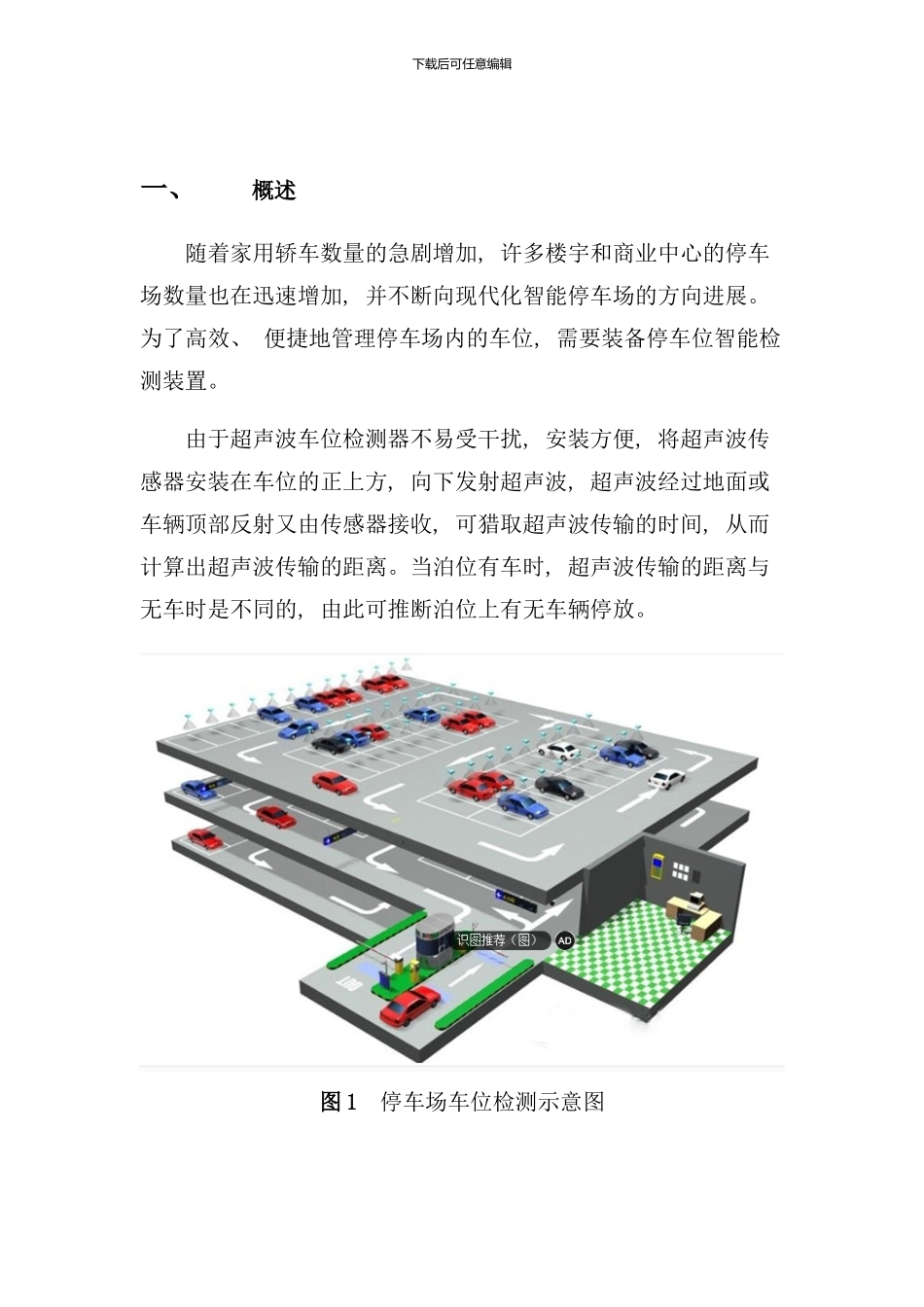

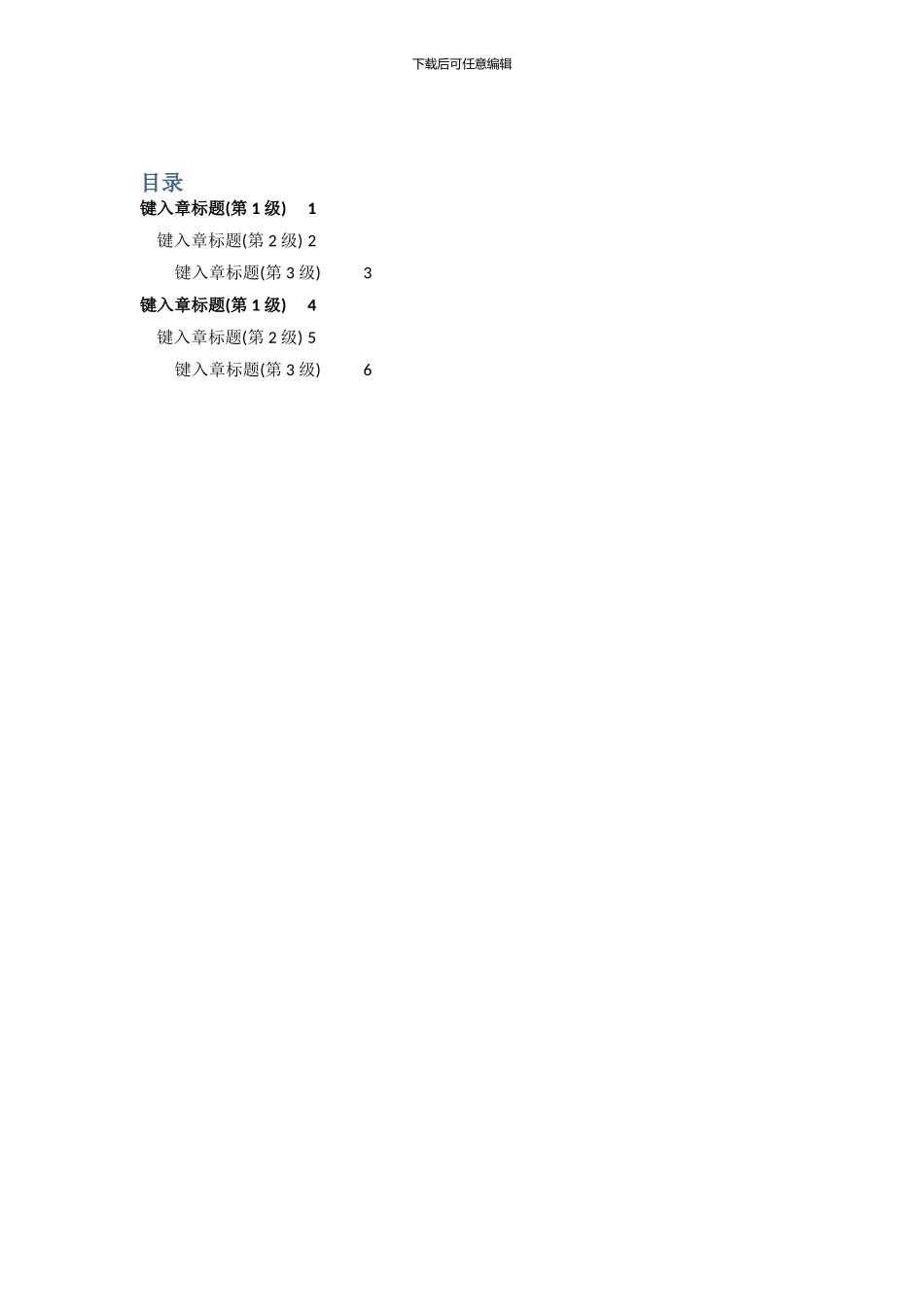

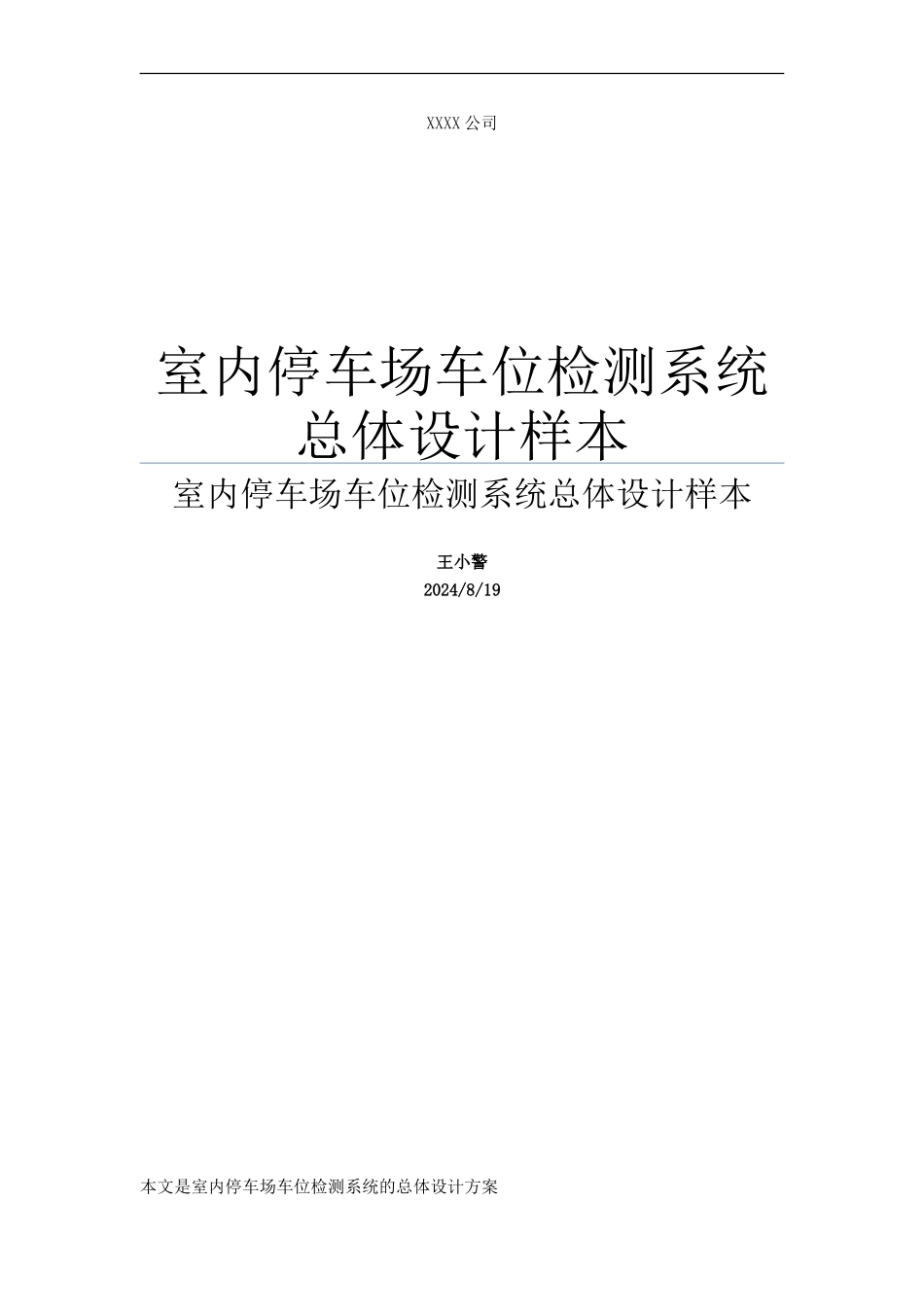

XXXX 公司室内停车场车位检测系统总体设计样本室内停车场车位检测系统总体设计样本王小警2024/8/19本文是室内停车场车位检测系统的总体设计方案下载后可任意编辑目录键入章标题(第 1 级)1键入章标题(第 2 级) 2键入章标题(第 3 级)3键入章标题(第 1 级)4键入章标题(第 2 级) 5键入章标题(第 3 级)6下载后可任意编辑一、概述随着家用轿车数量的急剧增加, 许多楼宇和商业中心的停车场数量也在迅速增加, 并不断向现代化智能停车场的方向进展。为了高效、 便捷地管理停车场内的车位, 需要装备停车位智能检测装置。由于超声波车位检测器不易受干扰, 安装方便, 将超声波传感器安装在车位的正上方, 向下发射超声波, 超声波经过地面或车辆顶部反射又由传感器接收, 可猎取超声波传输的时间, 从而计算出超声波传输的距离。当泊位有车时, 超声波传输的距离与无车时是不同的, 由此可推断泊位上有无车辆停放。图 1 停车场车位检测示意图下载后可任意编辑二、系统需求说明2.1 系统功能简介停车场车位检测系统实现的主要功能如下: （1） 实时检测车位的状态（2） 能够在后台监控器查看车位状态信息, 并根据指示能够快速找到车位2.2 系统需求规格序号需求规格说明1实时检测车位的状态经过超声波探测的方法, 只使用一个探头超声波测距距离软件可调超声波增益软件可调超声波模块 485 地址可现场配置RS485 通信线不超过 1000m分区域检测, 每 256 个探测器的信息汇聚到一个集中控制器中2根据车位状态, 经过指示灯指示RGB 灯光指示, 颜色可软件任意定义3支持总线通信, 后台信息汇总探测器的信息汇聚到集中控制器, 集中控制器的信息汇总到后台网口通信线不超过 100m最多检测多少车位? 三、总体设计说明3.1 通信组网如图 2 所示, 整个系统通信组网分为三层( 图中绿色线) 。第一层: 处于最底层, 由多个探测器组成。探测器采集车位状态信息, 经过 RS485 线缆连接到楼层控制器。探测器与探测器之间经过级联的方式挂到一个 RS485 总线上。下载后可任意编辑第二层: 中间汇聚层, 由楼层控制器组成。每个楼层控制器设计能够接 256 个车位探测器( 实际能够更多) 。假如这一层车位大于 256, 能够选择 2 个楼层控制器。楼层控制器经过 FE 网络接入到 IP 网络。第三层: 后台网管。后台网管上能够显示每个楼层的车位状态信息。图 2 停车场车位检测系统分层图3.2 系统供电说明如图 2 所示, 整个系...
