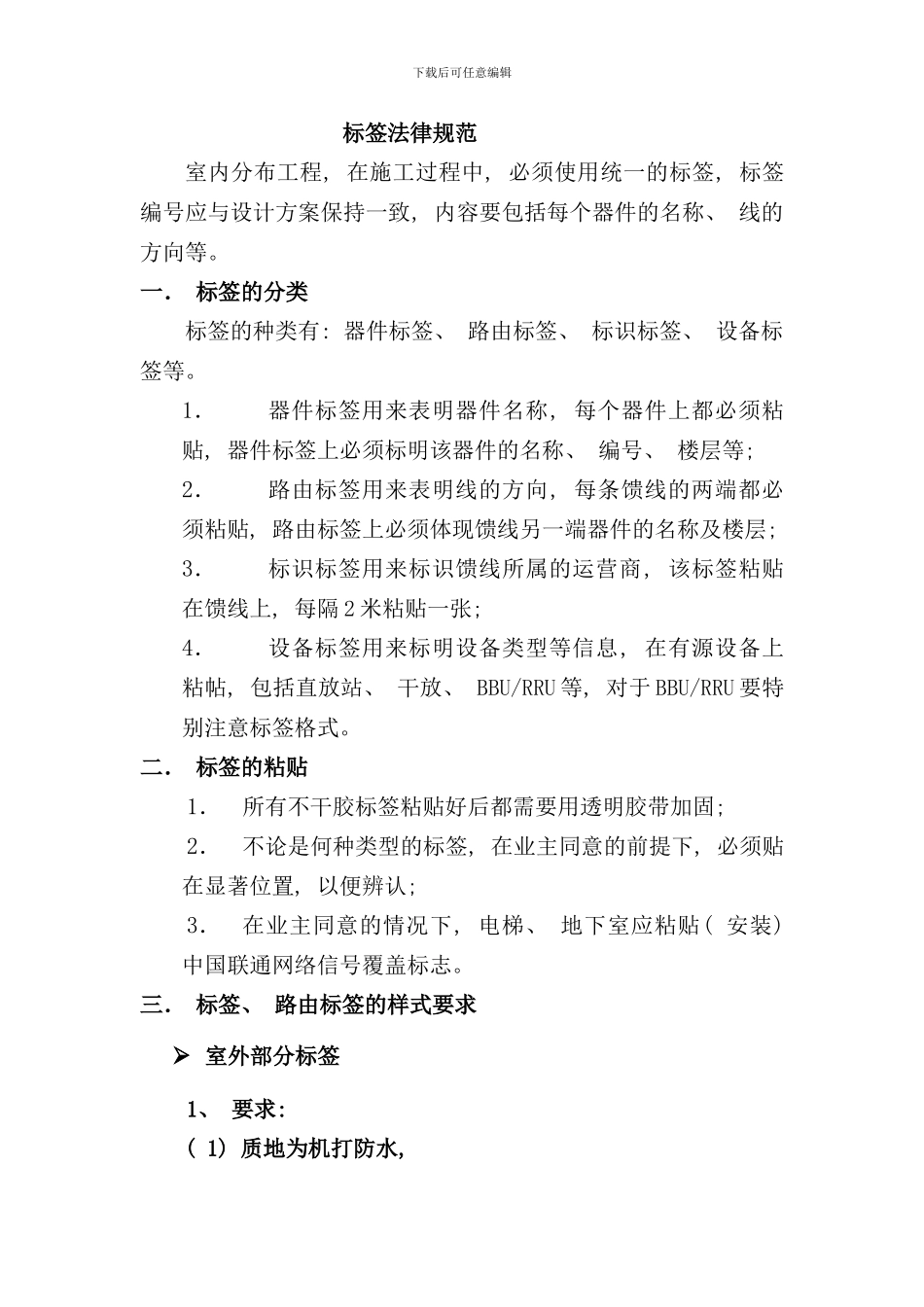

下载后可任意编辑 标签法律规范室内分布工程, 在施工过程中, 必须使用统一的标签, 标签编号应与设计方案保持一致, 内容要包括每个器件的名称、 线的方向等。一． 标签的分类标签的种类有: 器件标签、 路由标签、 标识标签、 设备标签等。1．器件标签用来表明器件名称, 每个器件上都必须粘贴, 器件标签上必须标明该器件的名称、 编号、 楼层等; 2．路由标签用来表明线的方向, 每条馈线的两端都必须粘贴, 路由标签上必须体现馈线另一端器件的名称及楼层; 3．标识标签用来标识馈线所属的运营商, 该标签粘贴在馈线上, 每隔 2 米粘贴一张; 4．设备标签用来标明设备类型等信息, 在有源设备上粘帖, 包括直放站、 干放、 BBU/RRU 等, 对于 BBU/RRU 要特别注意标签格式。二． 标签的粘贴1．所有不干胶标签粘贴好后都需要用透明胶带加固; 2．不论是何种类型的标签, 在业主同意的前提下, 必须贴在显著位置, 以便辨认; 3．在业主同意的情况下, 电梯、 地下室应粘贴( 安装) 中国联通网络信号覆盖标志。三． 标签、 路由标签的样式要求 室外部分标签1、 要求: ( 1) 质地为机打防水, 下载后可任意编辑( 2) 标签为白底红字, 字体为宋体2、 图例说明: 八木天线 表示此处信号来自于 21F 第一个耦合器 室内设备标签( 不包含 BBU/RRU) 1、 要求: ( 1) 质地为机打不干胶, 后用宽透明胶带加固( 2) 标签为白底红字, 字体为宋体2、 图例说明: G 网近端机下载后可任意编辑D 网远端机W 网无线站 其它室内标签1、 要求: ( 1) 质地为不干胶, ( 2) 标签为白底黑字, 字体为宋体2、 图例说明: ( 1) 器件标签: ANT: 表示天线表示 21F 第一个天线下载后可任意编辑T: 表示耦合器表示 21F 第一个耦合器( 6dB) PS: 表示功分器表示 21F 第一个功分器CB: 表示合路器表示 1F 第一个合路器( 2) 路由标签: 表示此处信号来自于 21F 第一个耦合器下载后可任意编辑表示此处信号到 21F 第一个天线( 3) 标识标签: BBU/RRU 及相关线缆标签: 针对现在室内分布中要求使用 BBU+RRU 的方式进行覆盖, 我们对 BBU、 RRU 及基站部分的路由标签做一下统一法律规范: ( 1) 3G BBU 及 RRU 命名法律规范: 3G BBU 命名法律规范设备命名: WM—碑亭巷 1 光口命名: WM—碑亭巷 1—2—4说明: WM——WCDMA 室内覆盖 碑亭巷 1——碑亭巷基站第一个 BBU 2—...
