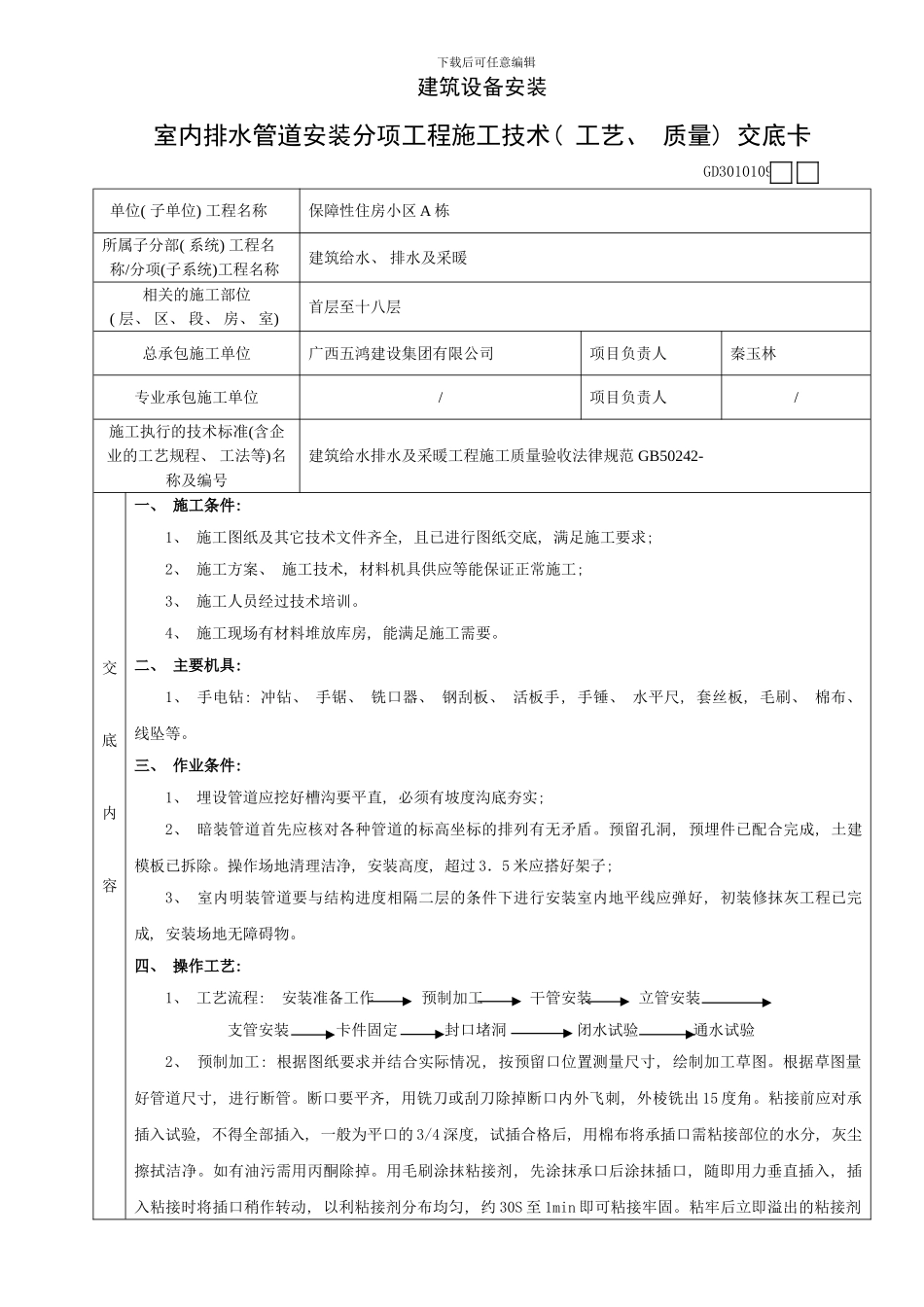

下载后可任意编辑建筑设备安装室内排水管道安装分项工程施工技术( 工艺、 质量) 交底卡 GD3010109单位( 子单位) 工程名称保障性住房小区 A 栋所属子分部( 系统) 工程名称/分项(子系统)工程名称建筑给水、 排水及采暖相关的施工部位( 层、 区、 段、 房、 室) 首层至十八层总承包施工单位广西五鸿建设集团有限公司项目负责人秦玉林专业承包施工单位/项目负责人/施工执行的技术标准(含企业的工艺规程、 工法等)名称及编号建筑给水排水及采暖工程施工质量验收法律规范 GB50242- 交底内容一、 施工条件: 1、 施工图纸及其它技术文件齐全, 且已进行图纸交底, 满足施工要求; 2、 施工方案、 施工技术, 材料机具供应等能保证正常施工; 3、 施工人员经过技术培训。4、 施工现场有材料堆放库房, 能满足施工需要。二、 主要机具: 1、 手电钻: 冲钻、 手锯、 铣口器、 钢刮板、 活板手, 手锤、 水平尺, 套丝板, 毛刷、 棉布、 线坠等。三、 作业条件: 1、 埋设管道应挖好槽沟要平直, 必须有坡度沟底夯实; 2、 暗装管道首先应核对各种管道的标高坐标的排列有无矛盾。预留孔洞, 预埋件已配合完成, 土建模板已拆除。操作场地清理洁净, 安装高度, 超过 3．5 米应搭好架子; 3、 室内明装管道要与结构进度相隔二层的条件下进行安装室内地平线应弹好, 初装修抹灰工程已完成, 安装场地无障碍物。四、 操作工艺: 1、 工艺流程: 安装准备工作 预制加工 干管安装 立管安装支管安装 卡件固定 封口堵洞 闭水试验 通水试验2、 预制加工: 根据图纸要求并结合实际情况, 按预留口位置测量尺寸, 绘制加工草图。根据草图量好管道尺寸, 进行断管。断口要平齐, 用铣刀或刮刀除掉断口内外飞刺, 外棱铣出 15 度角。粘接前应对承插入试验, 不得全部插入, 一般为平口的 3/4 深度, 试插合格后, 用棉布将承插口需粘接部位的水分, 灰尘擦拭洁净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂, 先涂抹承口后涂抹插口, 随即用力垂直插入, 插入粘接时将插口稍作转动, 以利粘接剂分布均匀, 约 30S 至 1min 即可粘接牢固。粘牢后立即溢出的粘接剂下载后可任意编辑建筑设备安装室内排水管道安装分项工程施工技术( 工艺、 质量) 交底卡 GD3010109单位( 子单位) 工程名称保障性住房小区 A 栋所属子分部( 系统) 工程名称/分项(子系统)工程名称建筑给水、 排水及采暖相关的施工部位( 层...
