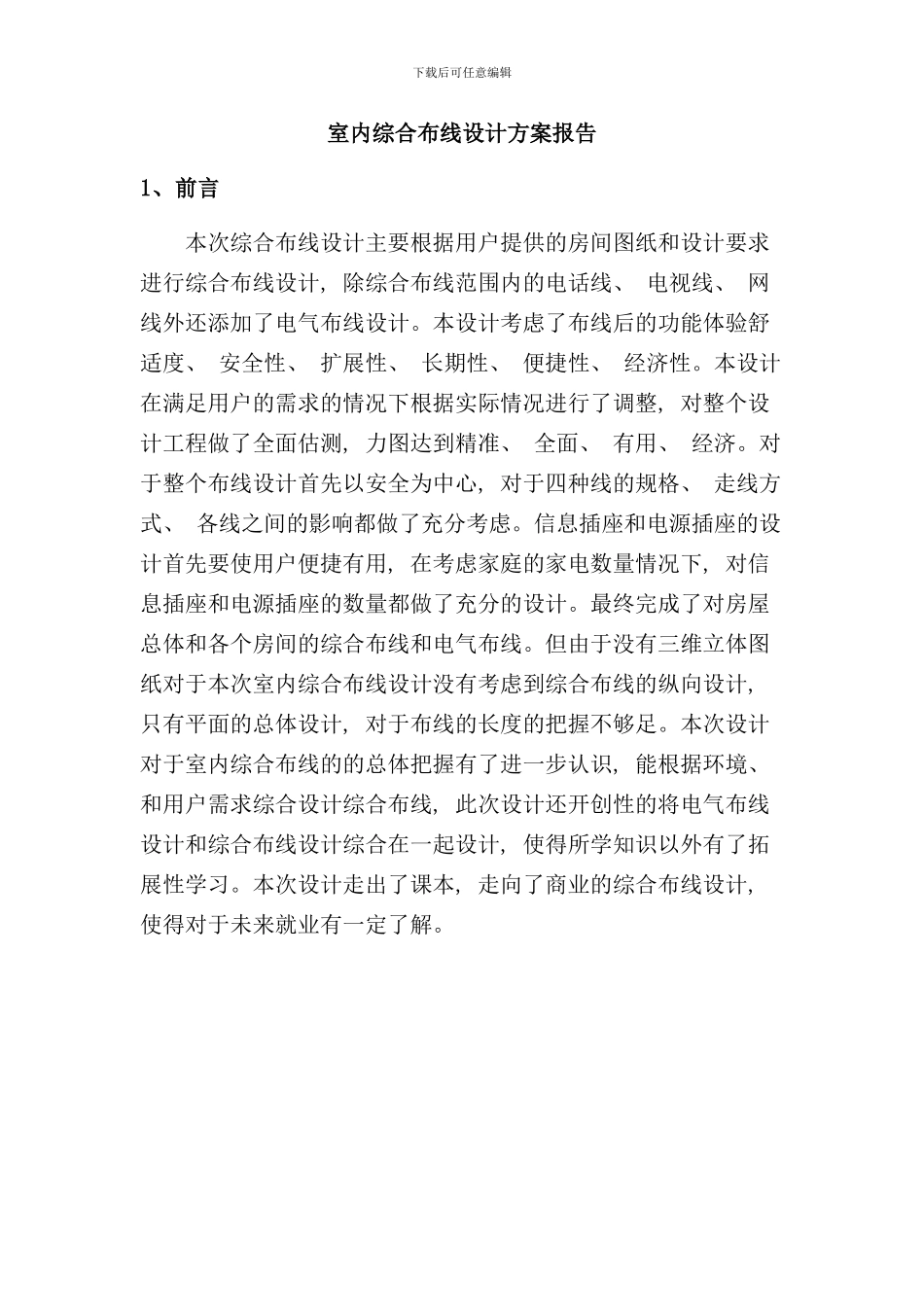

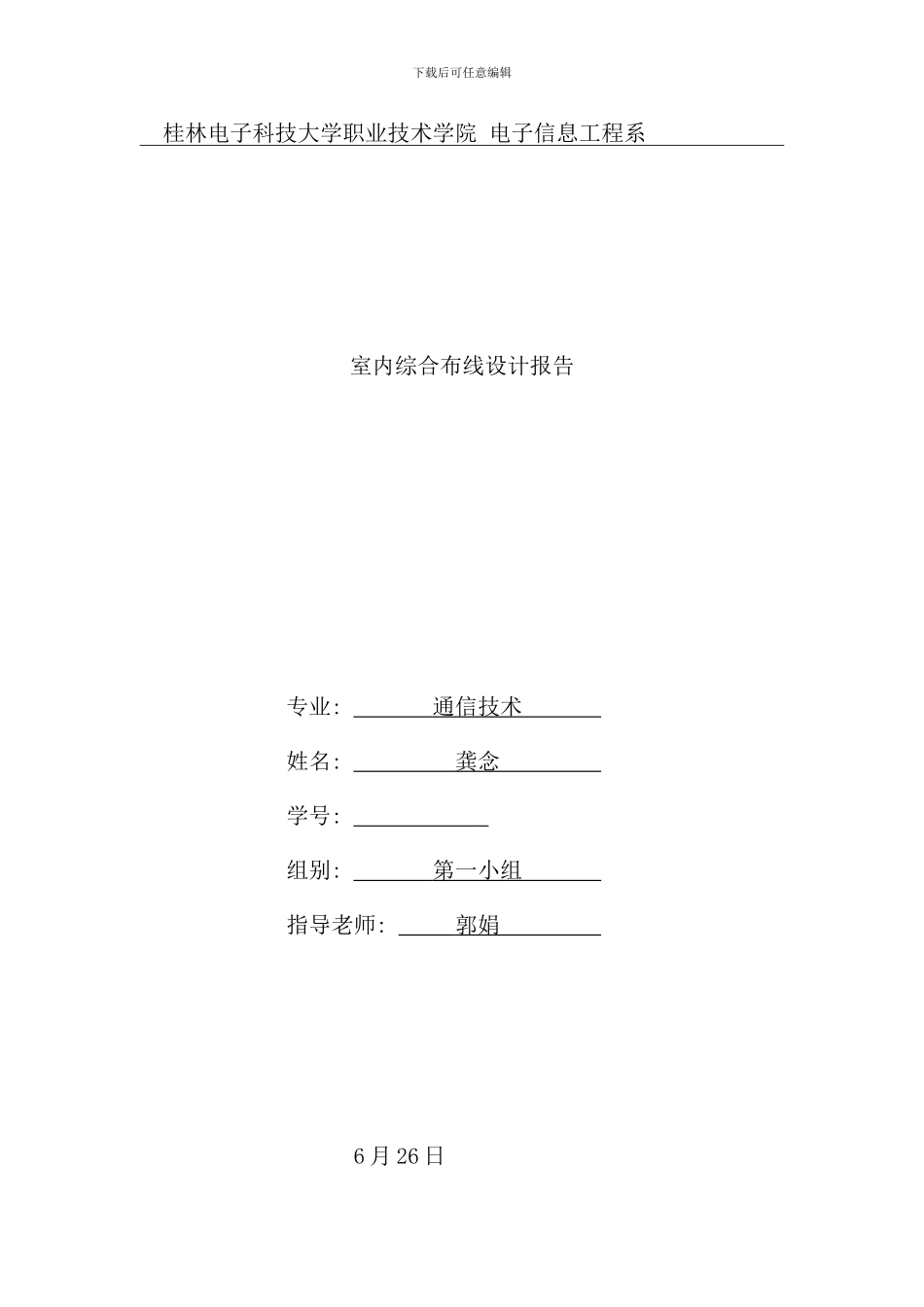

下载后可任意编辑 桂林电子科技大学职业技术学院 电子信息工程系 室内综合布线设计报告 专业: 通信技术 姓名: 龚念 学号: 组别: 第一小组 指导老师: 郭娟 6 月 26 日下载后可任意编辑下载后可任意编辑室内综合布线设计方案报告1、前言 本次综合布线设计主要根据用户提供的房间图纸和设计要求进行综合布线设计, 除综合布线范围内的电话线、 电视线、 网线外还添加了电气布线设计。本设计考虑了布线后的功能体验舒适度、 安全性、 扩展性、 长期性、 便捷性、 经济性。本设计在满足用户的需求的情况下根据实际情况进行了调整, 对整个设计工程做了全面估测, 力图达到精准、 全面、 有用、 经济。对于整个布线设计首先以安全为中心, 对于四种线的规格、 走线方式、 各线之间的影响都做了充分考虑。信息插座和电源插座的设计首先要使用户便捷有用, 在考虑家庭的家电数量情况下, 对信息插座和电源插座的数量都做了充分的设计。最终完成了对房屋总体和各个房间的综合布线和电气布线。但由于没有三维立体图纸对于本次室内综合布线设计没有考虑到综合布线的纵向设计, 只有平面的总体设计, 对于布线的长度的把握不够足。本次设计对于室内综合布线的的总体把握有了进一步认识, 能根据环境、 和用户需求综合设计综合布线, 此次设计还开创性的将电气布线设计和综合布线设计综合在一起设计, 使得所学知识以外有了拓展性学习。本次设计走出了课本, 走向了商业的综合布线设计, 使得对于未来就业有一定了解。下载后可任意编辑2、 项目设计分析 如图 2.1 所示为 120 平米的新房, 你对房屋进行室内综合布线设计。( 含电线、 网线、 电话线、 有线电视) 。分析房屋平面图的出房屋含有两个阳台、 一间主卧和一间副卧、 一间厨房、 一间餐厅、 一个客厅、 一间卫生间。针对不同房间的功能得出 每一个房间都需要照明灯, 即每个房间都需要走电线负责照明, 同时每个房间配备一个电线插座, 其中如厨房、 卧室、 客厅等场所需要使用多个家用电器可多设计几个电源插座。对于电话线在主卧室和客厅设置端口。有线电视线端口在客厅和卧室设置端口。对于网线则在两个卧室和客厅设置网络端口。对于走线方式, 在结合安全及室内美观的对所有线路实行走墙体内以暗线的形式走线。电线与其它线走线方向相同但分开走线, 避开电线对其它信息线路的干扰。图 2.1下载后可任意编辑3、 项目设计原则与目标 家庭住所的综...
