室内设计制图规范CAD规范样本VIP专享

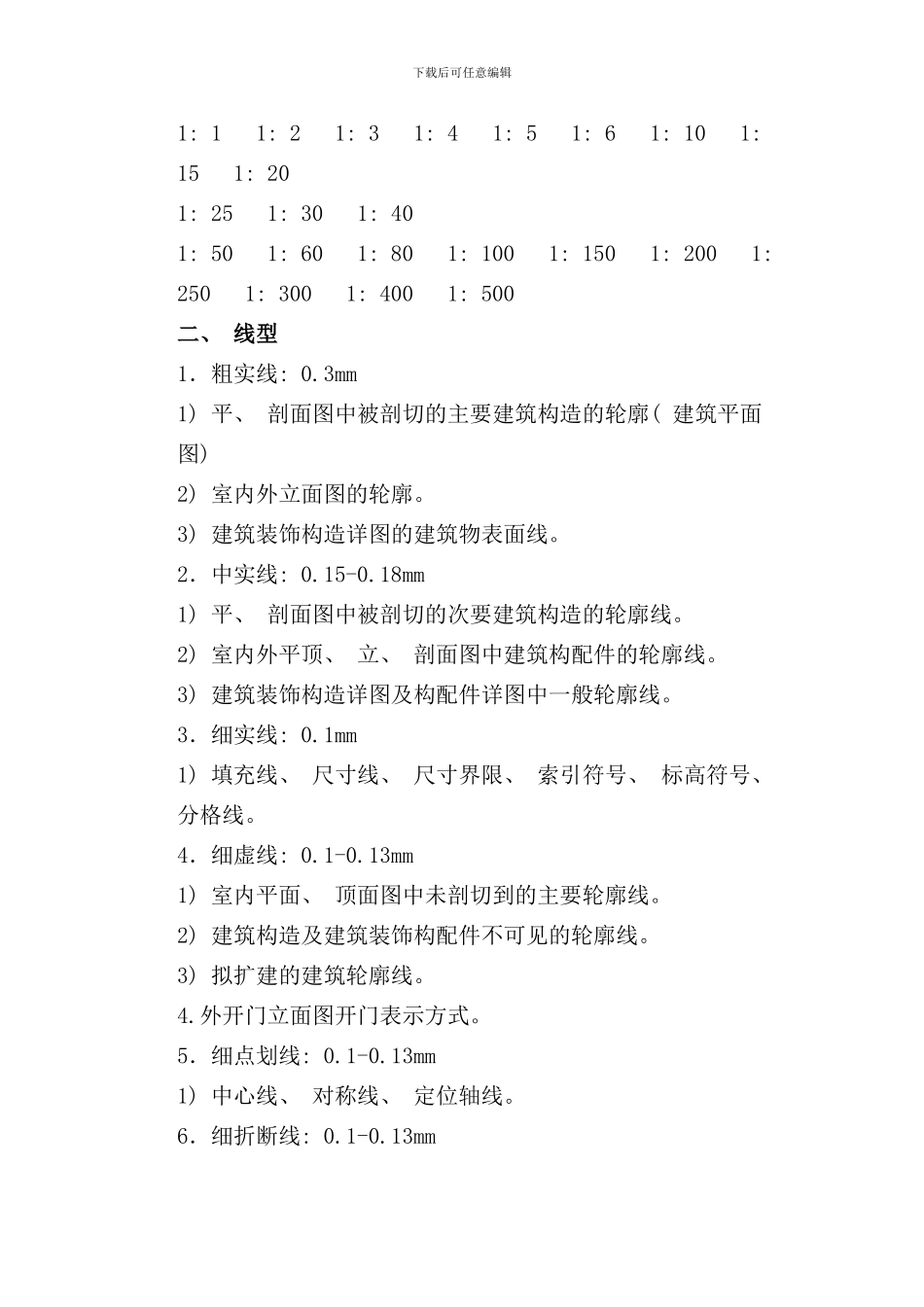

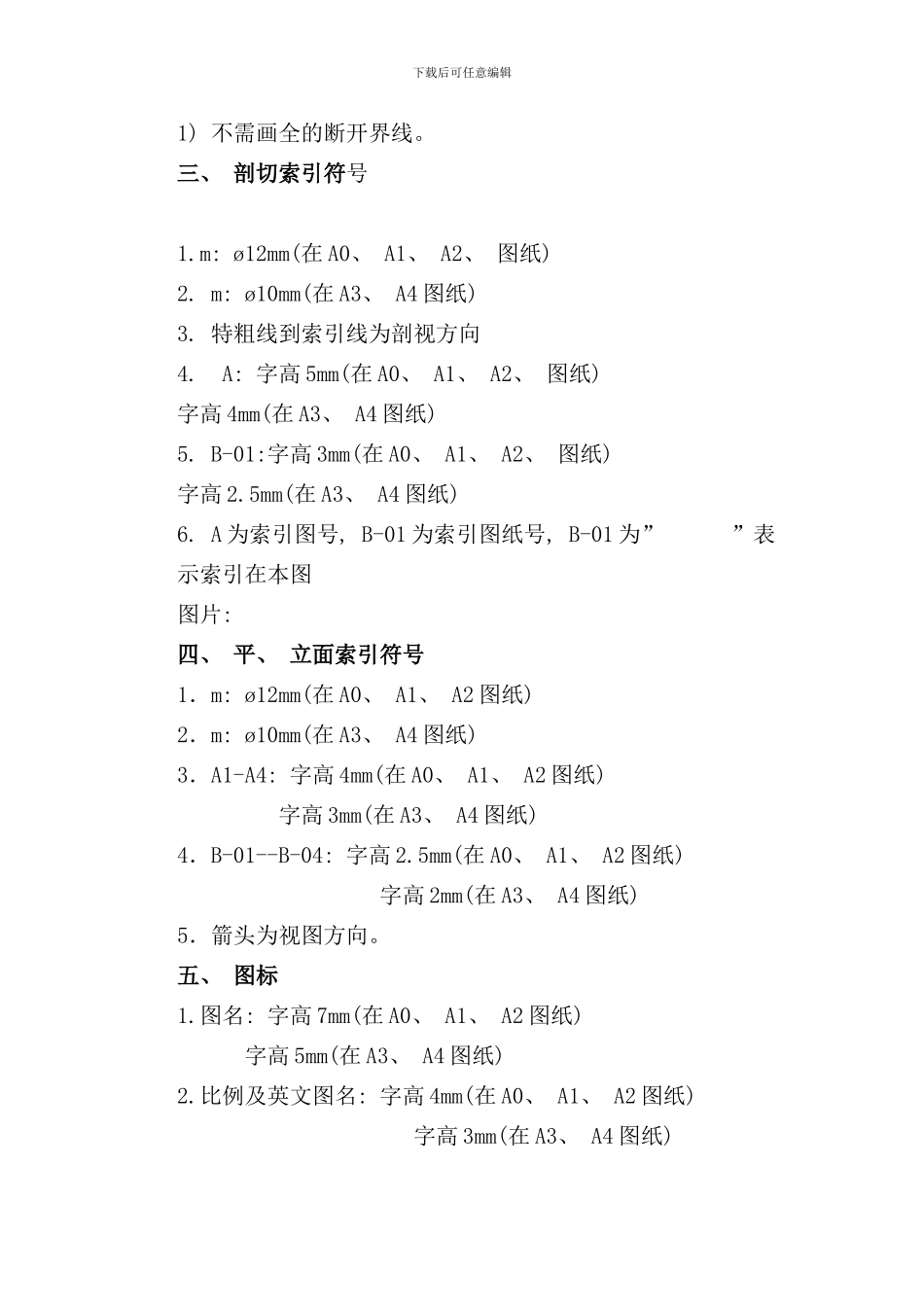

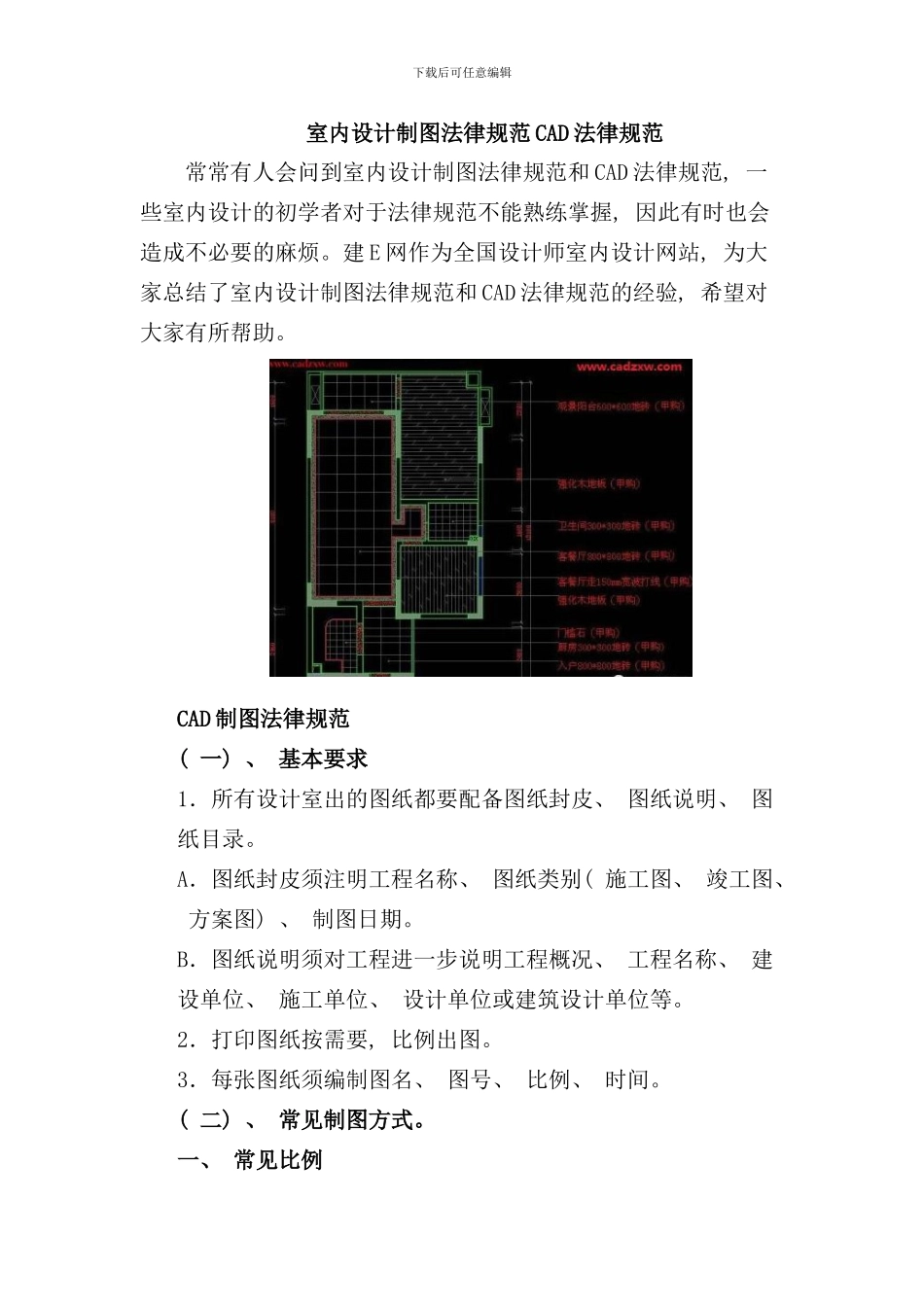

下载后可任意编辑室内设计制图法律规范 CAD 法律规范常常有人会问到室内设计制图法律规范和 CAD 法律规范, 一些室内设计的初学者对于法律规范不能熟练掌握, 因此有时也会造成不必要的麻烦。建 E 网作为全国设计师室内设计网站, 为大家总结了室内设计制图法律规范和 CAD 法律规范的经验, 希望对大家有所帮助。CAD 制图法律规范( 一) 、 基本要求1．所有设计室出的图纸都要配备图纸封皮、 图纸说明、 图纸目录。A．图纸封皮须注明工程名称、 图纸类别( 施工图、 竣工图、 方案图) 、 制图日期。B．图纸说明须对工程进一步说明工程概况、 工程名称、 建设单位、 施工单位、 设计单位或建筑设计单位等。2．打印图纸按需要, 比例出图。3．每张图纸须编制图名、 图号、 比例、 时间。( 二) 、 常见制图方式。一、 常见比例下载后可任意编辑1: 1 1: 2 1: 3 1: 4 1: 5 1: 6 1: 10 1: 15 1: 20 1: 25 1: 30 1: 40 1: 50 1: 60 1: 80 1: 100 1: 150 1: 200 1: 250 1: 300 1: 400 1: 500二、 线型1．粗实线: 0.3mm1) 平、 剖面图中被剖切的主要建筑构造的轮廓( 建筑平面图) 2) 室内外立面图的轮廓。3) 建筑装饰构造详图的建筑物表面线。2．中实线: 0.15-0.18mm1) 平、 剖面图中被剖切的次要建筑构造的轮廓线。2) 室内外平顶、 立、 剖面图中建筑构配件的轮廓线。3) 建筑装饰构造详图及构配件详图中一般轮廓线。3．细实线: 0.1mm1) 填充线、 尺寸线、 尺寸界限、 索引符号、 标高符号、 分格线。 4．细虚线: 0.1-0.13mm1) 室内平面、 顶面图中未剖切到的主要轮廓线。 2) 建筑构造及建筑装饰构配件不可见的轮廓线。3) 拟扩建的建筑轮廓线。4.外开门立面图开门表示方式。5．细点划线: 0.1-0.13mm1) 中心线、 对称线、 定位轴线。6．细折断线: 0.1-0.13mm下载后可任意编辑1) 不需画全的断开界线。三、 剖切索引符号 1.m: ø12mm(在 A0、 A1、 A2、 图纸)2. m: ø10mm(在 A3、 A4 图纸)3. 特粗线到索引线为剖视方向4. A: 字高 5mm(在 A0、 A1、 A2、 图纸) 字高 4mm(在 A3、 A4 图纸)5. B-01:字高 3mm(在 A0、 A1、 A2、 图纸)字高 2.5mm(在 A3、 A4 图纸)6. A 为索引图号, B-01 为索引图纸号, B-01 为” ”表示索引在本图图片: 四、 平、 立面索引符号1．m: ø12mm(在 A0、 A1、 A2 图纸)...
