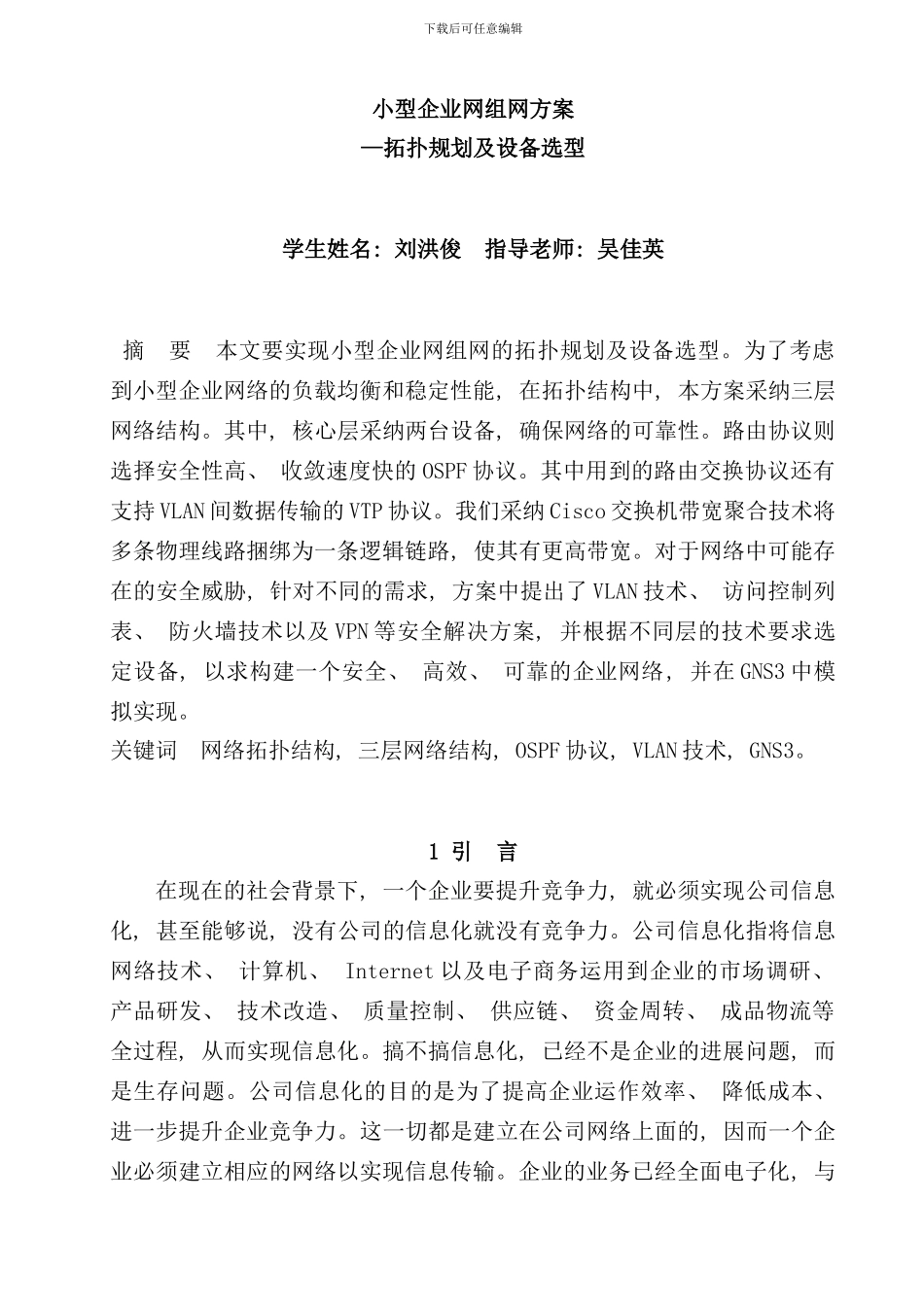

长沙理工大学计算机与通信工程学院《计算机网络》课程设计报告 刘洪俊 院 系 计算机与通信工程 专 业 通信工程 班 级 通信 10-02 学 号 540802 13 学生姓名 刘洪俊 指导老师 吴佳 英 课程成绩 完成日期 7 月 1 2 日 下载后可任意编辑小型企业网组网方案—拓扑规划及设备选型学生姓名: 刘洪俊 指导老师: 吴佳英 摘 要 本文要实现小型企业网组网的拓扑规划及设备选型。为了考虑到小型企业网络的负载均衡和稳定性能, 在拓扑结构中, 本方案采纳三层网络结构。其中, 核心层采纳两台设备, 确保网络的可靠性。路由协议则选择安全性高、 收敛速度快的 OSPF 协议。其中用到的路由交换协议还有支持 VLAN 间数据传输的 VTP 协议。我们采纳 Cisco 交换机带宽聚合技术将多条物理线路捆绑为一条逻辑链路, 使其有更高带宽。对于网络中可能存在的安全威胁, 针对不同的需求, 方案中提出了 VLAN 技术、 访问控制列表、 防火墙技术以及 VPN 等安全解决方案, 并根据不同层的技术要求选定设备, 以求构建一个安全、 高效、 可靠的企业网络, 并在 GNS3 中模拟实现。关键词 网络拓扑结构, 三层网络结构, OSPF 协议, VLAN 技术, GNS3。 1 引 言在现在的社会背景下, 一个企业要提升竞争力, 就必须实现公司信息化, 甚至能够说, 没有公司的信息化就没有竞争力。公司信息化指将信息网络技术、 计算机、 Internet 以及电子商务运用到企业的市场调研、 产品研发、 技术改造、 质量控制、 供应链、 资金周转、 成品物流等全过程, 从而实现信息化。搞不搞信息化, 已经不是企业的进展问题, 而是生存问题。公司信息化的目的是为了提高企业运作效率、 降低成本、 进一步提升企业竞争力。这一切都是建立在公司网络上面的, 因而一个企业必须建立相应的网络以实现信息传输。企业的业务已经全面电子化, 与下载后可任意编辑Internet 的联系相当紧密, 因此她们需要良好的信息平台去支撑业务的高速进展。没有信息技术背景的企业也将会对网络建设有主动诉求。任何决策的科学性和可靠性都是以信息为基础的, 信息和决策是同一管理过程中的两个方面, 因此行业信息化也就成了人们所讨论并实践着的重要课题。公司内部网络的建设已经成为提升企业核心竞争力的关键因素。公司网已经越来越多地被人们提到, 利用网络技术, 现代企业能够在客户、 合作伙伴、 员工之间实现优化的信息沟通, 公司网络...
