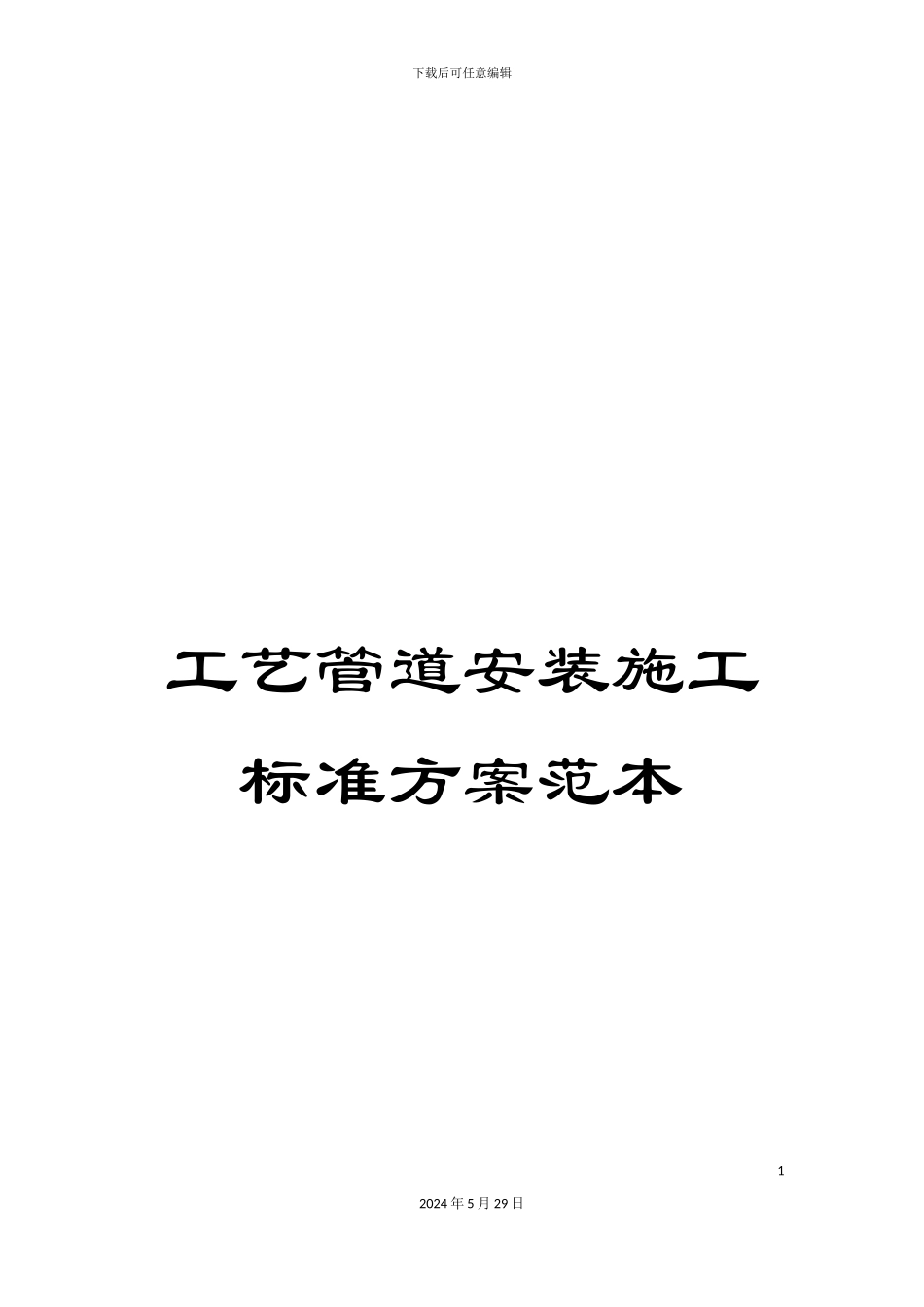

工艺管道安装施工标准方案范本

下载后可任意编辑工艺管道安装施工标准方案范本12024 年 5 月 29 日下载后可任意编辑目 录12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑一、编制依据[1] <石油化工工程建设交工技术文件规定> SH3503- [2] < 工 业 金 属 管 道 工 程 施 工 及 验 收 法 律 规 范 > GB50235-97[3] <石油化工剧毒、可燃介质管道工程施工及验收法律规范>及一号增补SH3501- [4] <石油化工钢管道工程施工工艺标准> SH/T3517- [5] < 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规 范 > GB50236-98[6] <石油化工装置(单元)金属管道工程施工及验收技术条件>40BJ019- [7] <石油化工工程铬钼耐热钢管道焊接技术规程> SH/T3520- [8] <涂装前钢材表面锈蚀等级和除锈等级> GB8923-88[9] <石油化工设备和管道涂料防腐蚀技术法律规范> SH3022-1999[10]<石油化工设备管道钢结构表面涂色和标志规定> SH3043- [11] 220 万吨/年蜡油加氢装置工艺管道施工图纸[12] FCC 质量体系文件32024 年 5 月 29 日下载后可任意编辑二、工程概况2.1 工程概况安庆石化 220 万吨/年蜡油加氢联合装置为新建工程,该联合装置主要由蜡油加氢单元和 PSA 单元组成。蜡油加氢单元主要有:反应区、分馏区、加热炉区、压缩机区、循环氢脱硫区、给排水以及原料处理区组成;PSA 单元主要有:10 台吸附塔、3 台泵等组成。本装置工艺管道材质种类繁多,焊接要求高,加之施工工期短,这些因素要求施工单位必须具有多年的施工管理经验,协调好工序间的交叉作业、施工进度的合理安排等工作。特别是本装置无缝钢管中的同等公程直径、同等壁厚、同等材质的管道有<石油裂化用无缝钢管(GB9948)>和<输送流体用无缝钢管(GB8163)>两种,在使用时,必须严格根据设计图纸管道等级以及管段材料表来施工。还有本装置反应区、脱馏区、加热炉区各种管道有手工氩电联焊和 C02 气体自动保护焊两种方式,焊接时一定要注意焊条、焊丝。为此,特编制本施工方案,以便更好的指导施工。2.2 主要实物量工艺管道统计表序号名称材质单位数量小计备注DN15～DN65DN80～DN200DN200以上一管道1碳钢无缝钢管20#米13449.59164.43898.427129.3GB/T81632碳钢无缝钢管20#米235.5595.5332.71163.5GB99483合金钢无缝钢管15CrMo米58.288.5280.5427.3GB53104碳钢无缝钢管20G米1.567.5GB99485碳钢无缝钢管A106 G...
