工艺设计及PFD设计

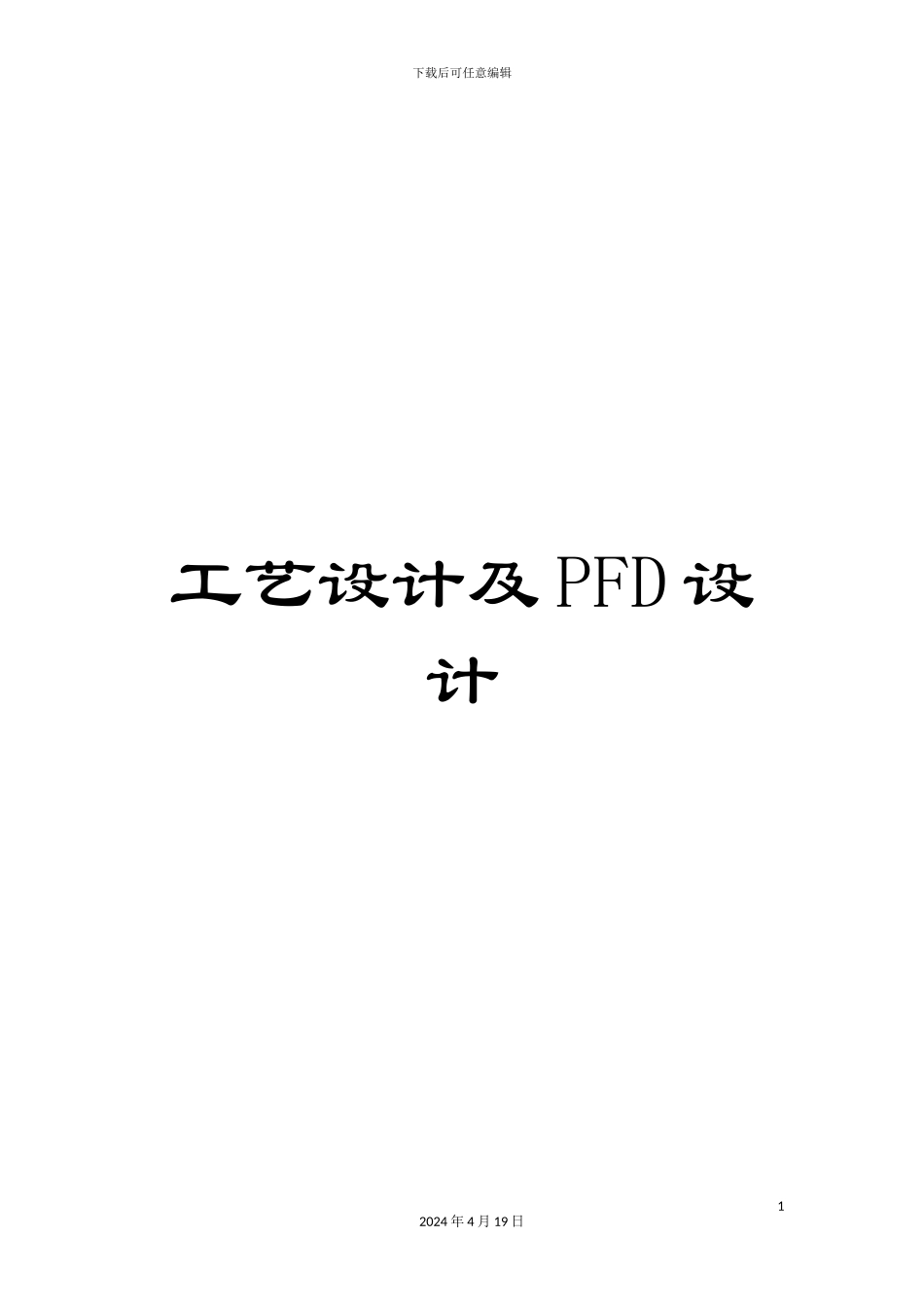

工艺设计及PFD设计_第1页
1/25

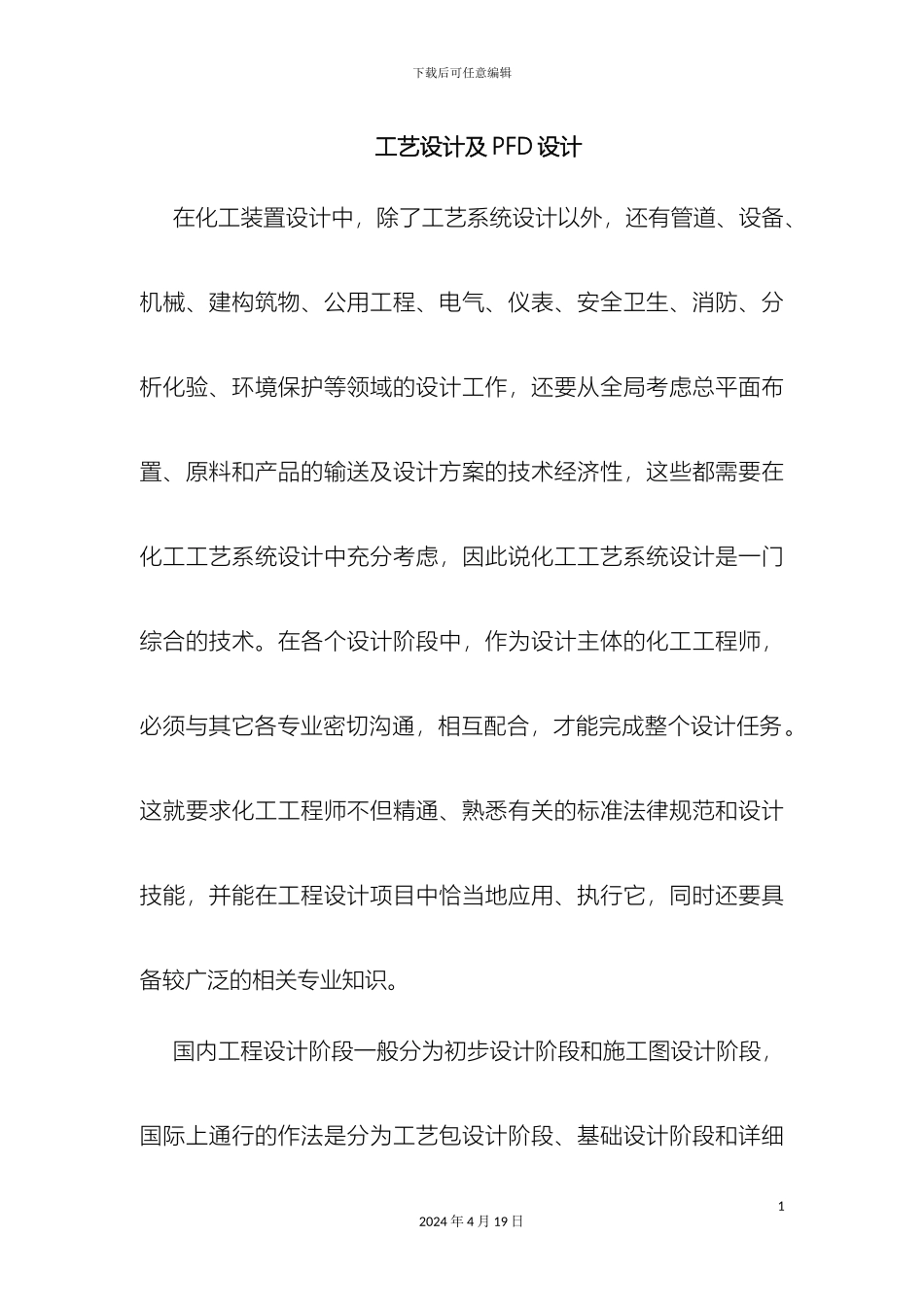

工艺设计及PFD设计_第2页
2/25

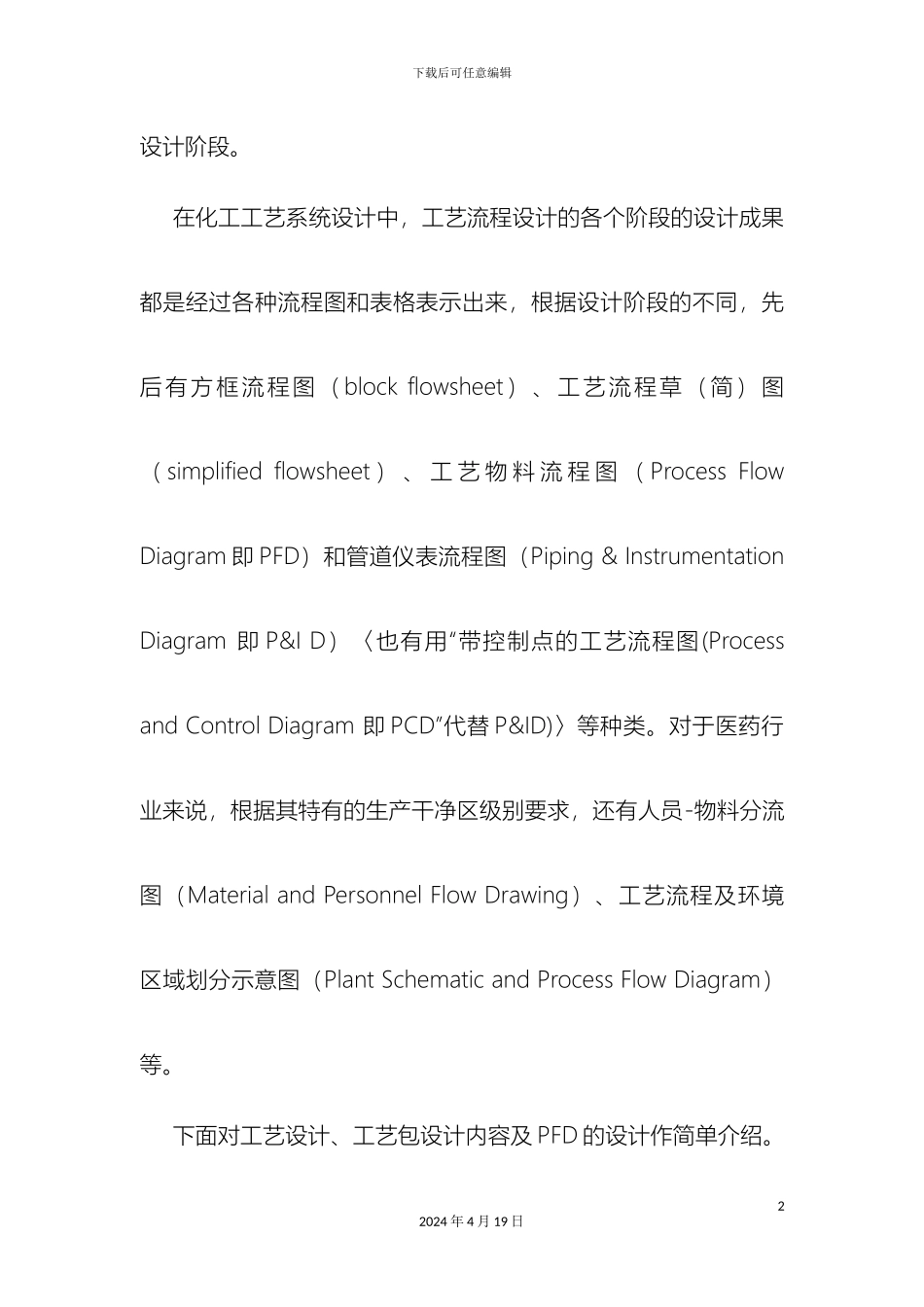

工艺设计及PFD设计_第3页
3/25
下载后可任意编辑工艺设计及 PFD 设计12024 年 4 月 19 日下载后可任意编辑工艺设计及 PFD 设计在化工装置设计中,除了工艺系统设计以外,还有管道、设备、机械、建构筑物、公用工程、电气、仪表、安全卫生、消防、分析化验、环境保护等领域的设计工作,还要从全局考虑总平面布置、原料和产品的输送及设计方案的技术经济性,这些都需要在化工工艺系统设计中充分考虑,因此说化工工艺系统设计是一门综合的技术。在各个设计阶段中,作为设计主体的化工工程师,必须与其它各专业密切沟通,相互配合,才能完成整个设计任务。这就要求化工工程师不但精通、熟悉有关的标准法律规范和设计技能,并能在工程设计项目中恰当地应用、执行它,同时还要具备较广泛的相关专业知识。国内工程设计阶段一般分为初步设计阶段和施工图设计阶段,国际上通行的作法是分为工艺包设计阶段、基础设计阶段和详细12024 年 4 月 19 日下载后可任意编辑设计阶段。在化工工艺系统设计中,工艺流程设计的各个阶段的设计成果都是经过各种流程图和表格表示出来,根据设计阶段的不同,先后有方框流程图( block flowsheet)、工艺流程草(简)图( simplified flowsheet ) 、 工 艺 物 料 流 程 图 ( Process Flow Diagram 即 PFD)和管道仪表流程图(Piping & Instrumentation Diagram 即 P&I D)〈也有用“带控制点的工艺流程图(Process and Control Diagram 即 PCD”代替 P&ID)〉等种类。对于医药行业来说,根据其特有的生产干净区级别要求,还有人员-物料分流图(Material and Personnel Flow Drawing)、工艺流程及环境区域划分示意图(Plant Schematic and Process Flow Diagram)等。下面对工艺设计、工艺包设计内容及 PFD 的设计作简单介绍。22024 年 4 月 19 日下载后可任意编辑一、工艺设计1、工艺专业设计和工艺包从广义上讲工艺设计应包含工艺专业设计和工艺包设计两方面的内容。工艺专业设计的主要任务是对一个化工产品的生产流程先进行基本的计算,在此基础上给有关专业提出条件,在有关专业的参加下以工艺专业为主,完成 PFD(工艺物料流程图 Process Flow Diagram)的设计任务。这个生产流程能够是工艺专业的设计人员自己开发的,也可是其它专利商提供的技术。工艺包一个专门的技术名词,它特指包含一个化工产品的生产技术的全部技术文件。这些文件一般应当包含以下的内容:生产该产品应该采纳的...
