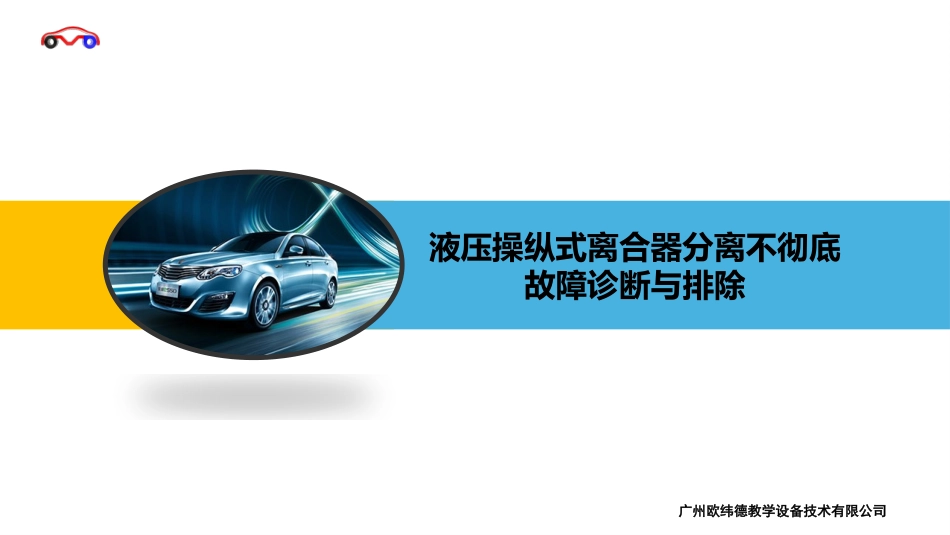

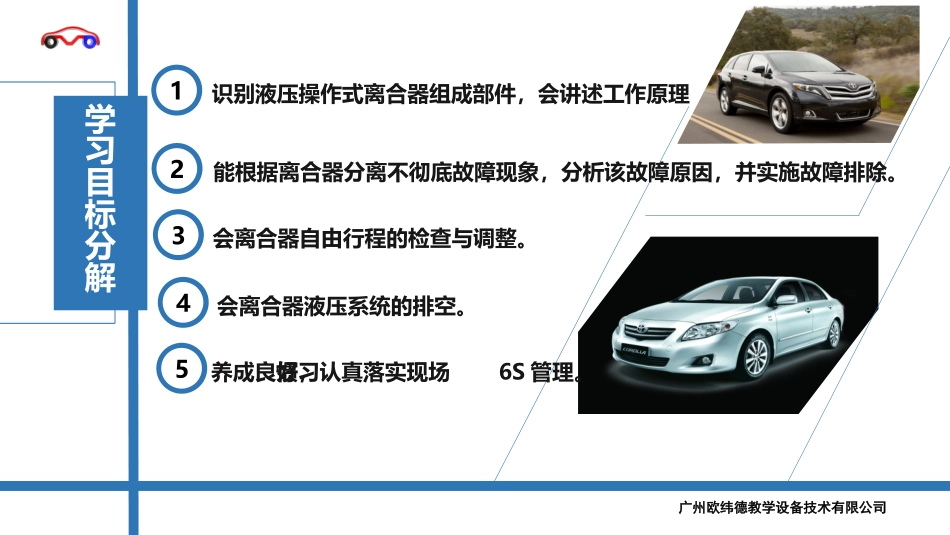

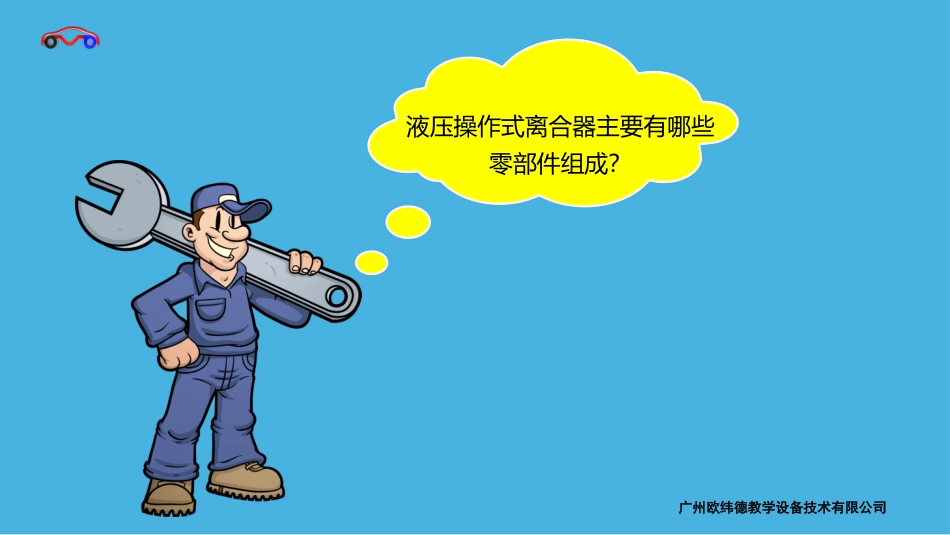

液压操纵式离合器分离不彻底故障诊断与排除广州欧纬德教学设备技术有限公司学习目标分解1识别液压操作式离合器组成部件，会讲述工作原理2能根据离合器分离不彻底故障现象，分析该故障原因，并实施故障排除。3会离合器自由行程的检查与调整。4会离合器液压系统的排空。5养成良好习惯，认真落实现场6S管理。广州欧纬德教学设备技术有限公司液压操作式离合器主要有哪些零部件组成？广州欧纬德教学设备技术有限公司液压操作式离合器的组成1-离合器踏板2-总泵推杆3-储液罐4-主缸（总泵）5-排气螺丝6-油管7-工作缸（分泵）8-分泵推杆9-分离叉10-分离轴承11-离合器12-飞轮广州欧纬德教学设备技术有限公司液压操作式离合器是如何工作的？广州欧纬德教学设备技术有限公司丰田卡罗拉轿车液压操纵机构工作原理踩下离合器踏板时，通过离合器总泵推杆使活塞向右移动，当皮碗将补偿孔关闭后，管路中油液受压，压力升高。在油压作用下，分泵活塞被推向右移，分泵推杆推动分离叉，从而带动分离轴承，使离合器分离。松离合器踏板时，踏板通过总泵推杆作用在总泵活塞的力消除，活塞较快左移，系统油压下降，分泵活塞复位，分离轴承复位，作用在离合器膜片弹簧的力消除，离合器处于接合状态（传动动力）。广州欧纬德教学设备技术有限公司如何诊断与排除液压操纵式离合器分离不彻底故障广州欧纬德教学设备技术有限公司故障现象及原因0201故障现象1、离合器踏板踏到底，从动盘与主动盘没有完全分离，离合器处于半接合半分离状态。2、汽车起步时，离合器踏板已踏到底，但挂挡困难，放松离合器踏板起步，发动机容易熄火。故障原因1、离合器踏板自由行程过大。2、分离杠杆（膜片弹簧）变形。3、从动盘翘曲，铆钉松脱或摩擦片开裂，减振弹簧脱落。4、压盘变形。5、从动盘移动不灵活。6、离合器操纵系统漏油、渗入空气或总泵或分泵工作不良。7、变速器固定螺丝松动。广州欧纬德教学设备技术有限公司故障诊断步骤液压操纵式离合器分离不彻底踩下离合器踏板检查踏板自由行程正常行程过大检查变速器固定螺丝是否松动检查离合器踏板是否卡滞松动正常踩下离合器踏板，踩踏板感觉紧固变速器固定螺栓调整离合器踏板自由行程很硬（重）发软正常否是检修离合器踏板检修总泵、分泵活塞皮碗卡滞锈蚀，油管堵塞检查油壶油面高度过低正常检查分离杠杆（膜片弹簧）变形与高度正常不正常检修分离杠杆（膜片弹簧）拆检离合器检修总泵、分泵、油管漏油系统排空，更换总泵广州欧纬德教学设备技术有限公司各故障点如何检修与调整呢？广州欧纬德教学设备技术有限公司离合器踏板高度调整与自由行程检查操作要领测量离合器踏板高度·离合器踏板完全放松·用直尺测量踏板至驾驶室地板高度（将直尺支在驾驶室地板上，其倾斜度以直尺与踏板踏下时的弧线相切为准）·一般轿车此值应达到170~190mm测量离合器踏板自由行程·用力轻推离合器踏板，感觉阻力增大时，停止推压，测出被压后的踏板面高度。·两次测量值之差，即为离合器踏板的自由行程。·离合器踏板自由行程大车为30~40mm，小车为15~25mm调整离合器踏板高度拧松锁紧螺母，转动踏板高度调整螺钉，使踏板高度达到规定值，然后锁死锁紧螺母即可。离合器踏板自由行程调整操作要领调整主缸活塞与推杆间隙拧松总泵上推杆的锁紧螺母，调整推杆长度。调整工作缸推杆的长度拧松分泵推杆上的锁紧螺母，调整推杆长度。调整离合器盖上螺丝·拧紧调整螺丝，分离杠杆高度升高，自由行程减小。·拧松调整螺丝，分离杠杆高度降低，自由行程增大。广州欧纬德教学设备技术有限公司离合器液压系统中空气的排放1、将塑料软管接在放气螺塞上，另一接口接到干净的容器内如图1所示，以备制动液的回收。2、将储液器中的制动液加到规定高度或稍高一些，在排除空气时要时常注意储液液面高度。3、排空气时需两人配合完成，一人慢慢踩动离合器踏板数次，当有阻力时踩住踏板不动，另一个人旋松排气螺塞让制动液流出，然后再拧紧，重复上述动作，直到排出制动液中无气泡为止。4、排气完毕后拧紧放气螺塞，取下软管，然后再对离合器踏板自由行程进行调整。图1液压系统的排气广州欧纬德教学设备技术有限公司学习小...
