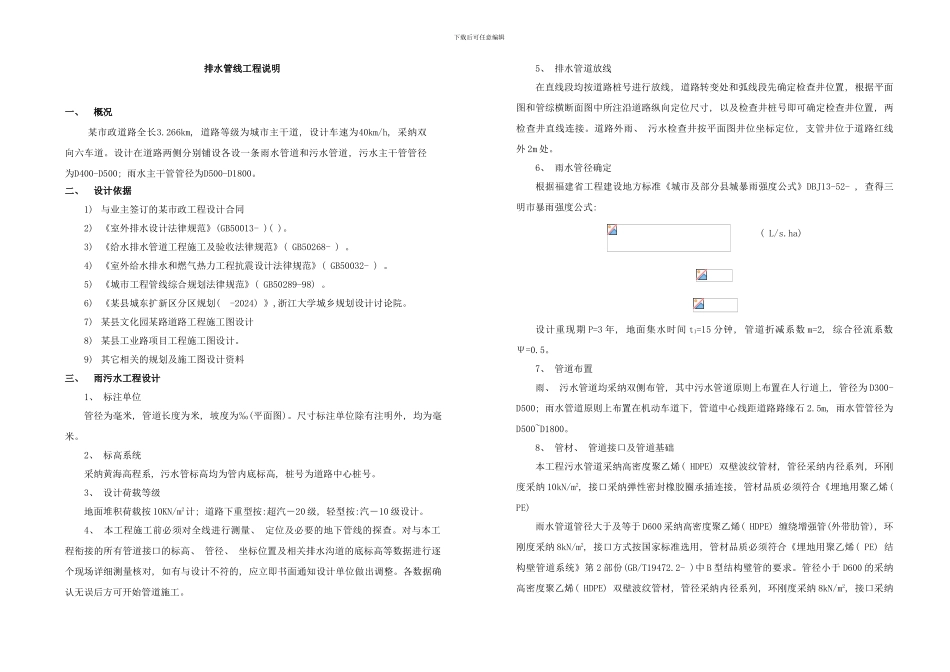

下载后可任意编辑排水管线工程说明一、概况某市政道路全长3.266km, 道路等级为城市主干道, 设计车速为40km/h, 采纳双向六车道。设计在道路两侧分别铺设各设一条雨水管道和污水管道, 污水主干管管径为D400-D500; 雨水主干管管径为D500-D1800。二、设计依据1) 与业主签订的某市政工程设计合同2) 《室外排水设计法律规范》(GB50013- )( )。3) 《给水排水管道工程施工及验收法律规范》( GB50268- ) 。4) 《室外给水排水和燃气热力工程抗震设计法律规范》( GB50032- ) 。5) 《城市工程管线综合规划法律规范》( GB50289-98) 。6) 《某县城东扩新区分区规划( -2024) 》,浙江大学城乡规划设计讨论院。7) 某县文化园某路道路工程施工图设计8) 某县工业路项目工程施工图设计。9) 其它相关的规划及施工图设计资料三、雨污水工程设计1、 标注单位管径为毫米, 管道长度为米, 坡度为‰(平面图)。尺寸标注单位除有注明外, 均为毫米。2、 标高系统采纳黄海高程系, 污水管标高均为管内底标高, 桩号为道路中心桩号。3、 设计荷载等级地面堆积荷载按 10KN/m2计; 道路下重型按:超汽－20 级, 轻型按:汽－10 级设计。4、 本工程施工前必须对全线进行测量、 定位及必要的地下管线的探查。对与本工程衔接的所有管道接口的标高、 管径、 坐标位置及相关排水沟道的底标高等数据进行逐个现场详细测量核对, 如有与设计不符的, 应立即书面通知设计单位做出调整。各数据确认无误后方可开始管道施工。5、 排水管道放线在直线段均按道路桩号进行放线, 道路转变处和弧线段先确定检查井位置, 根据平面图和管综横断面图中所注沿道路纵向定位尺寸, 以及检查井桩号即可确定检查井位置, 两检查井直线连接。道路外雨、 污水检查井按平面图井位坐标定位, 支管井位于道路红线外 2m 处。6、 雨水管径确定根据福建省工程建设地方标准《城市及部分县城暴雨强度公式》DBJ13-52- , 查得三明市暴雨强度公式: ( L/s.ha) 设计重现期 P=3 年, 地面集水时间 t1=15 分钟, 管道折减系数 m=2, 综合径流系数Ψ=0.5。7、 管道布置雨、 污水管道均采纳双侧布管, 其中污水管道原则上布置在人行道上, 管径为 D300-D500; 雨水管道原则上布置在机动车道下, 管道中心线距道路路缘石 2.5m, 雨水管管径为D500~D1800。8、 管材、 管道接口及管道基础本工程污水管道采纳高密度聚乙烯( HDPE) 双壁波纹管材, 管径采纳内径系列, 环刚...
