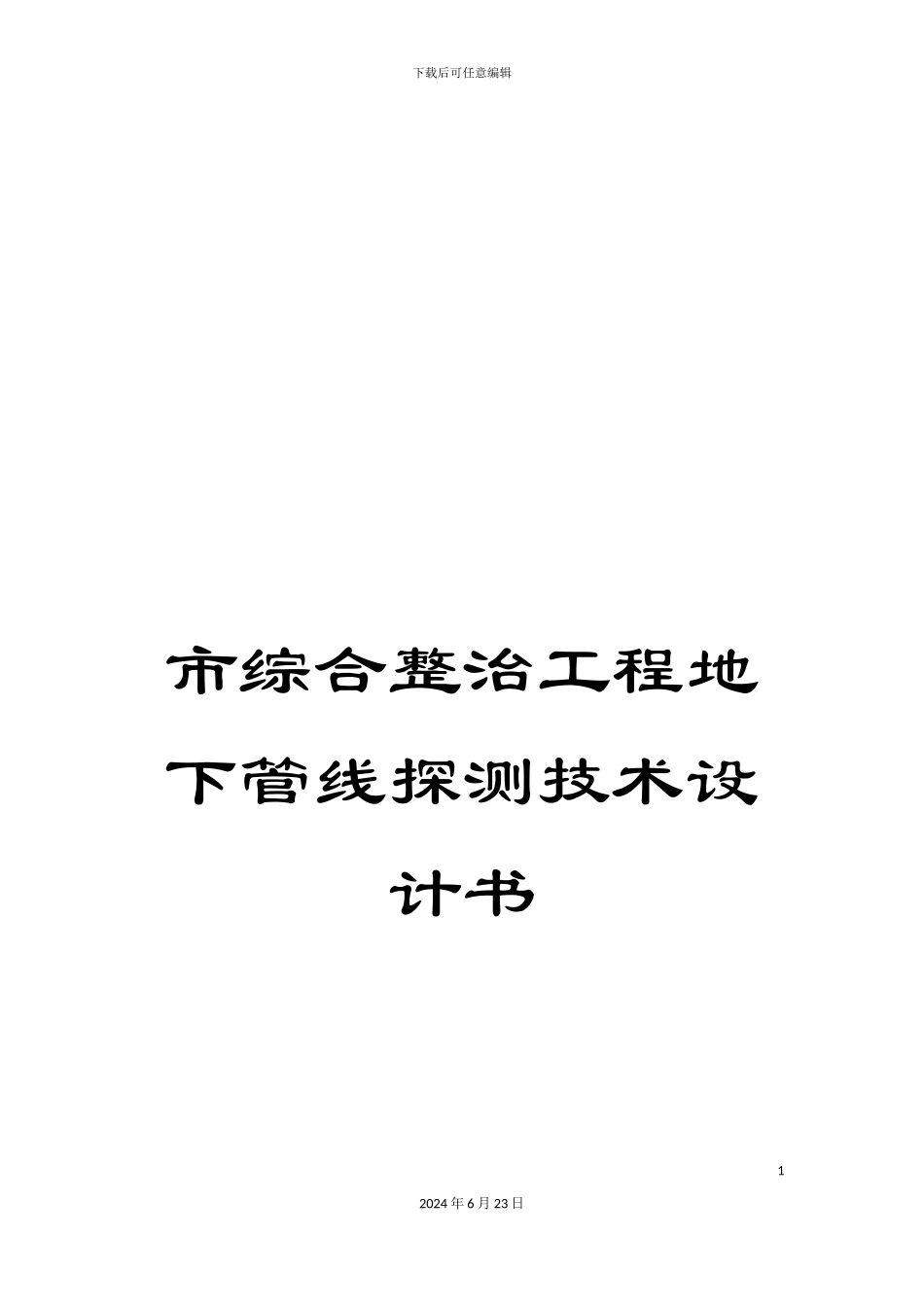

下载后可任意编辑市综合整治工程地下管线探测技术设计书12024 年 6 月 23 日下载后可任意编辑22024 年 6 月 23 日下载后可任意编辑密级: 编号: XX 市 XX 综合整治工程地下管线探测技术设计书Xx 市勘察测绘讨论院二○○八年九月XX 市 XX 综合整治工程地下管线探测技术设计书32024 年 6 月 23 日下载后可任意编辑编写单位( 盖章) : XX 市勘察测绘讨论院编 写 人: 年 月 日审核意见: 审 核 人: 年 月 日1 工程概况1.1 任务概述城市地下管线是城市基础设施的重要组成部分, 是现代化城市高效运转的基本保证, 是维持城市正常运转的大动脉。XX 市作为全省的政治、 经济和文化中心。随着改革开放的进一步深化, 经济的飞速进展, 城市建设日新月异, 地下管线在城市规划建设中的地位愈来愈重要。为了准确掌握本市的地下管线现状, 合理开发和有效利用地下空间, 需对改建道路的地下管线进行普查, 以期经过物探的方法探测查明各种地下管线的埋设情况, 建立现代化的地理信息管理系统, 为城市道路综合改造的规划、 设计、 施工和管理提供完整的基础数据, 为道路改造工程的顺利完成提供及时、 适用的基础42024 年 6 月 23 日下载后可任意编辑设施信息保证。我院承担了 XX 市 XX 路的地下管线普查探测工程。本次地下管线普查工程是对 XX 路沿线埋设的给水、 雨污水、 燃气、 电力、 电讯、 热力、 路灯、 交通信号灯、 工业管道及其它地下隐蔽工程等管线的平面位置、 埋深、 高程、 走向、 性质、 规格、 材质、 埋设时间和权属单位等进行全面的探测与调查。根据《XX 市地下管线探测及信息化技术规程》, 将所有普查成果转入 XX 市自主研发的”地下管线管理信息系统”进行动态管理, 而且按规程要求绘制综合地下管线图、 专业地下管线图和结点放大示意图, 建立相应比例尺的管线图形数据库。1.2 测区概况测绘信息网测区内管线种类齐全, 大多埋设在道路两侧的慢车道、 便道或绿化带内。作业区内交通繁忙, 车流量较大, 给普查工作带来很大的难度。1.3 估计工作量测绘信息网经过到测区现场踏勘, 本测区道路全长约 9 公里, 估计本测区管线总长度约 140 公里。2 主要的技术依据及采纳的基准2.1 主要的技术依据测绘信息网1、 《城市地下管线探测技术规程》 (CJJ61— ); 2、 《城市测量法律规范》 (CJJ8—99); 3、 《全球定位系统城市测量技术规程》( CJJ...
