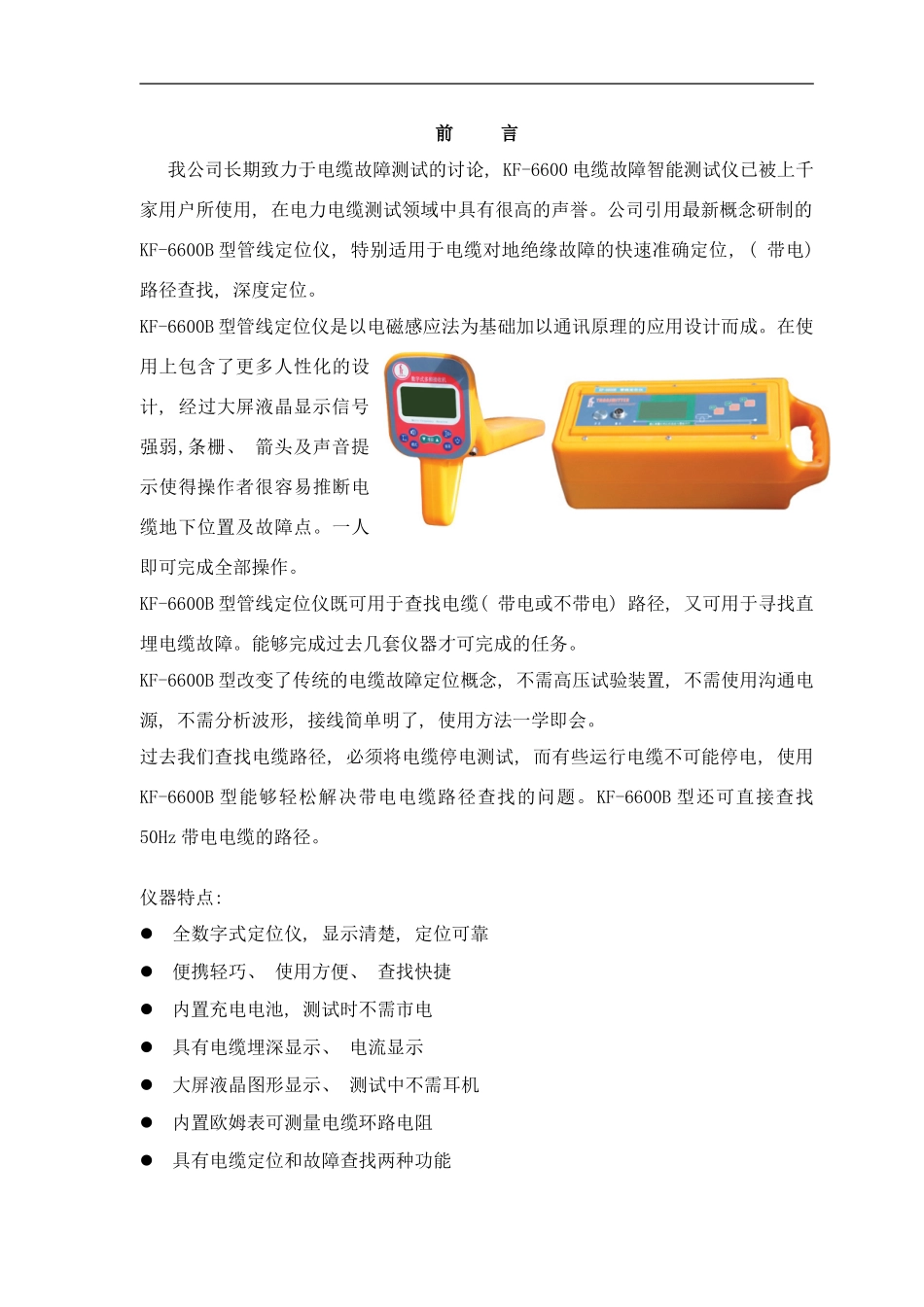

前 言 我公司长期致力于电缆故障测试的讨论, KF-6600 电缆故障智能测试仪已被上千家用户所使用, 在电力电缆测试领域中具有很高的声誉。公司引用最新概念研制的KF-6600B 型管线定位仪, 特别适用于电缆对地绝缘故障的快速准确定位, ( 带电) 路径查找, 深度定位。KF-6600B 型管线定位仪是以电磁感应法为基础加以通讯原理的应用设计而成。在使用上包含了更多人性化的设计, 经过大屏液晶显示信号强弱,条栅、 箭头及声音提示使得操作者很容易推断电缆地下位置及故障点。一人即可完成全部操作。KF-6600B 型管线定位仪既可用于查找电缆( 带电或不带电) 路径, 又可用于寻找直埋电缆故障。能够完成过去几套仪器才可完成的任务。KF-6600B 型改变了传统的电缆故障定位概念, 不需高压试验装置, 不需使用沟通电源, 不需分析波形, 接线简单明了, 使用方法一学即会。过去我们查找电缆路径, 必须将电缆停电测试, 而有些运行电缆不可能停电, 使用KF-6600B 型能够轻松解决带电电缆路径查找的问题。KF-6600B 型还可直接查找50Hz 带电电缆的路径。仪器特点:全数字式定位仪, 显示清楚, 定位可靠便携轻巧、 使用方便、 查找快捷内置充电电池, 测试时不需市电具有电缆埋深显示、 电流显示大屏液晶图形显示、 测试中不需耳机内置欧姆表可测量电缆环路电阻具有电缆定位和故障查找两种功能下载后可任意编辑能够找到高达 2MΩ 的对地绝缘故障具有背光功能适应夜间操作公司将在产品的改进、 提高方面做出不懈努力, 不断推出技术更先进、 性能更优越、 功能更完善的新产品系列, 在电缆监护、 测试领域中为您提供坚实的物质保障和强有力的技术支援。为了确保您能够安全顺利地使用本套仪器, 请务必在使用前认真阅读本用户手册。第一章 基本原理一、 工作原理及方法KF 系列管线定位仪是利用电磁感应的原理来探测地下电缆的精确走向、 深度以及定位电缆的开路、 短路及外皮故障点, KF-6600B 型管线定位仪的智能化全汉字、 图形操作指示及声音调频指示, 使它成为当今最容易使用的管线定位仪。发射机内置欧姆表可自动测量环路电阻及连续的自动输出阻抗匹配, 以保证输出最佳的匹配信号。对于电缆故障的测试, 本仪器可应用跨步电压法, 用直埋电缆故障测试配件( ”A”字架) 来推断直埋电缆的对地绝缘电阻小于 2M 欧的电缆对地故障及电缆外皮故障的定位; 也能够用信号强弱法推断电缆开路、 短路故障。...
