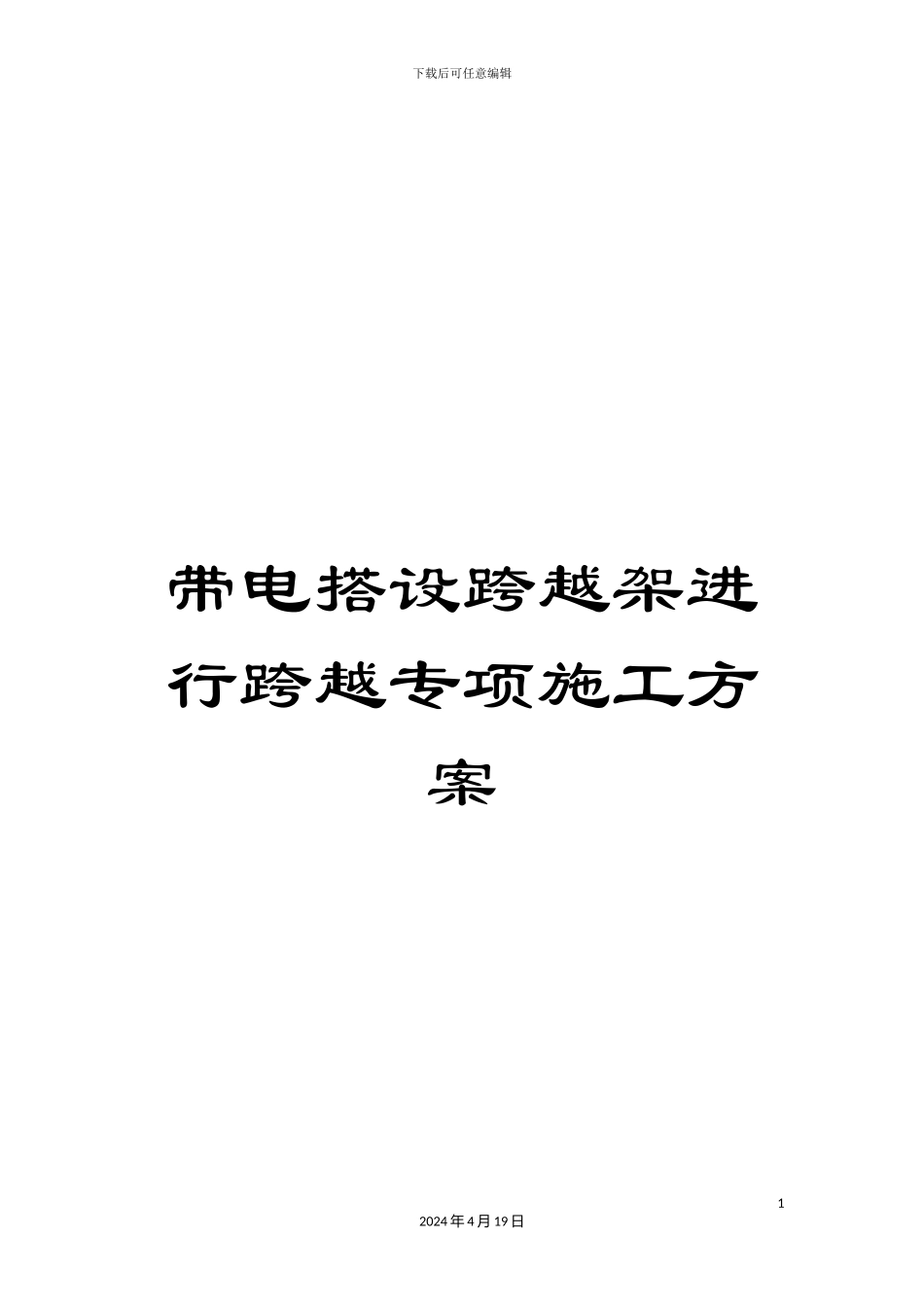

带电搭设跨越架进行跨越专项施工方案

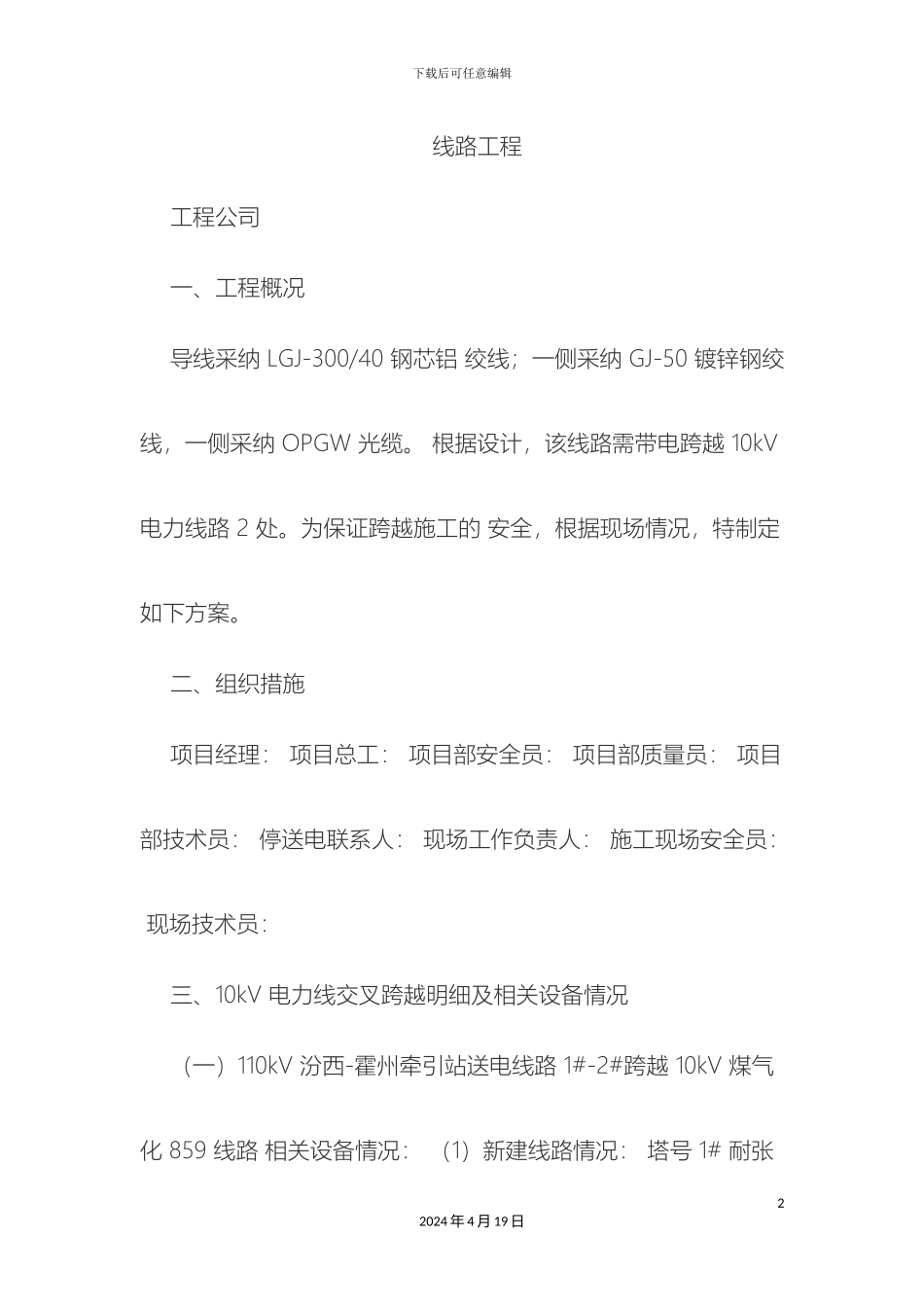

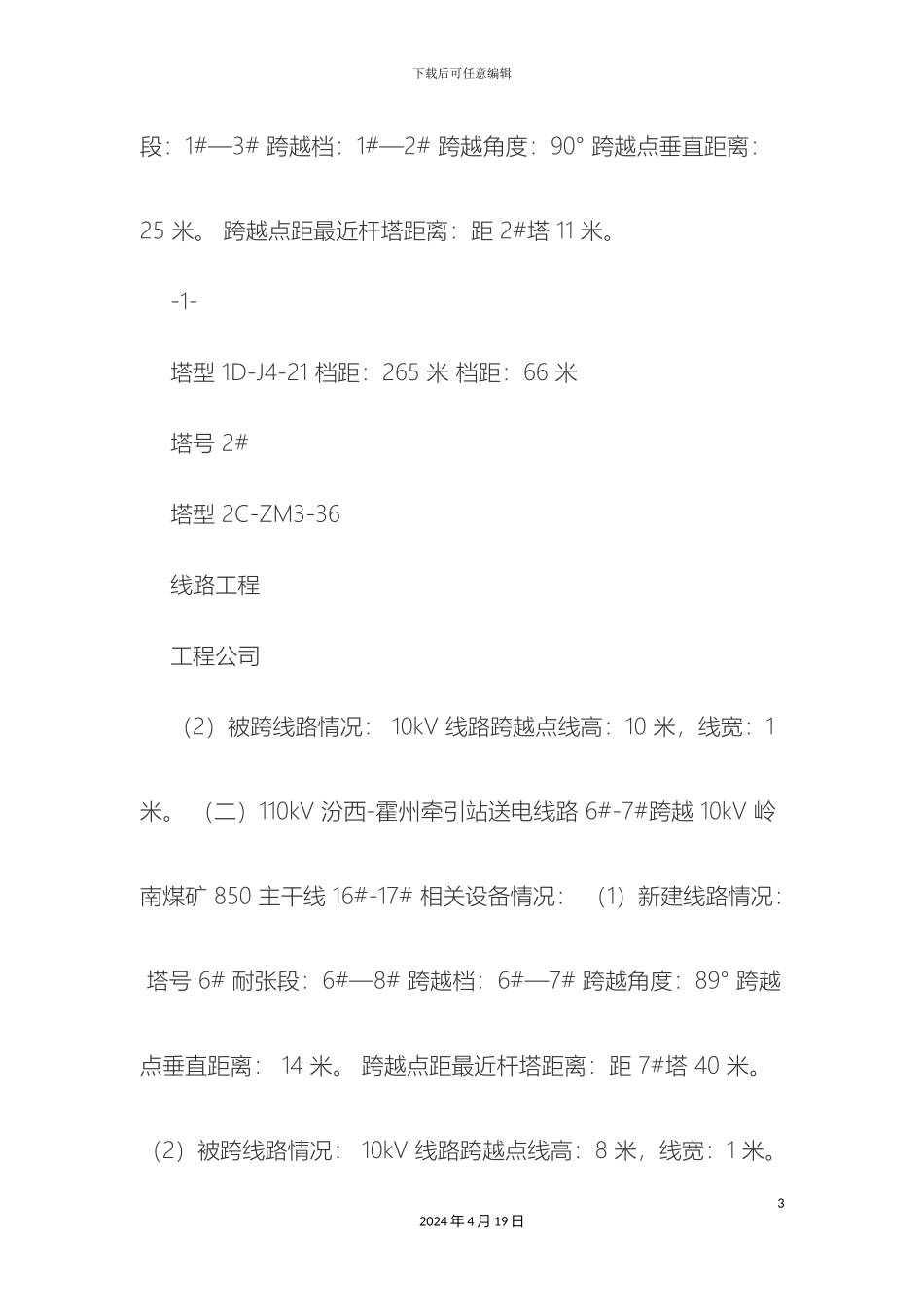

下载后可任意编辑带电搭设跨越架进行跨越专项施工方案12024 年 4 月 19 日下载后可任意编辑线路工程工程公司一、工程概况导线采纳 LGJ-300/40 钢芯铝 绞线；一侧采纳 GJ-50 镀锌钢绞线，一侧采纳 OPGW 光缆。 根据设计，该线路需带电跨越 10kV 电力线路 2 处。为保证跨越施工的 安全，根据现场情况，特制定如下方案。二、组织措施项目经理： 项目总工： 项目部安全员： 项目部质量员： 项目部技术员： 停送电联系人： 现场工作负责人： 施工现场安全员： 现场技术员：三、10kV 电力线交叉跨越明细及相关设备情况（一）110kV 汾西-霍州牵引站送电线路 1#-2#跨越 10kV 煤气化 859 线路 相关设备情况： （1）新建线路情况： 塔号 1# 耐张22024 年 4 月 19 日下载后可任意编辑段：1#—3# 跨越档：1#—2# 跨越角度：90° 跨越点垂直距离： 25 米。 跨越点距最近杆塔距离：距 2#塔 11 米。-1-塔型 1D-J4-21 档距：265 米 档距：66 米塔号 2#塔型 2C-ZM3-36线路工程工程公司（2）被跨线路情况： 10kV 线路跨越点线高：10 米，线宽：1 米。 （二）110kV 汾西-霍州牵引站送电线路 6#-7#跨越 10kV 岭南煤矿 850 主干线 16#-17# 相关设备情况： （1）新建线路情况： 塔号 6# 耐张段：6#—8# 跨越档：6#—7# 跨越角度：89° 跨越点垂直距离： 14 米。 跨越点距最近杆塔距离：距 7#塔 40 米。 （2）被跨线路情况： 10kV 线路跨越点线高：8 米，线宽：1 米。32024 年 4 月 19 日下载后可任意编辑 塔型 1D-J2-18 档距：487 米 档距：267 米 塔号 7# 塔型 1D-ZM2-24四、施工步骤及方法跨越方法：带电搭设跨越架进行跨越。 1、带电搭设跨越架进行跨越： （一）施工步骤： （1）在被跨越线路的交叉点带电搭设跨越架。 （2）新建线路利用跨越架进行带电跨越施工。 （3）跨越工作结束后，拆除跨越架。 （二）跨越架的搭设： （1）跨越架全部采纳杉木杆搭设。根据施工线路导地线展放位置确定跨越 架的具体位置。-2-线路工程工程公司42024 年 4 月 19 日下载后可任意编辑（2）在设置主杆处挖 0.5m 深的坑，将坑底夯实后，竖立主杆，主杆与横杆、 小横杆、支杆之间绑扎牢固连接，跨越宽度每 6m设计一支支杆，支杆对地 夹角不能大于 60 度，保证架体稳定。 （3）带电搭设跨越架时，靠近带电线路侧的施工人员应站在跨越架架体内 侧，跨越...
