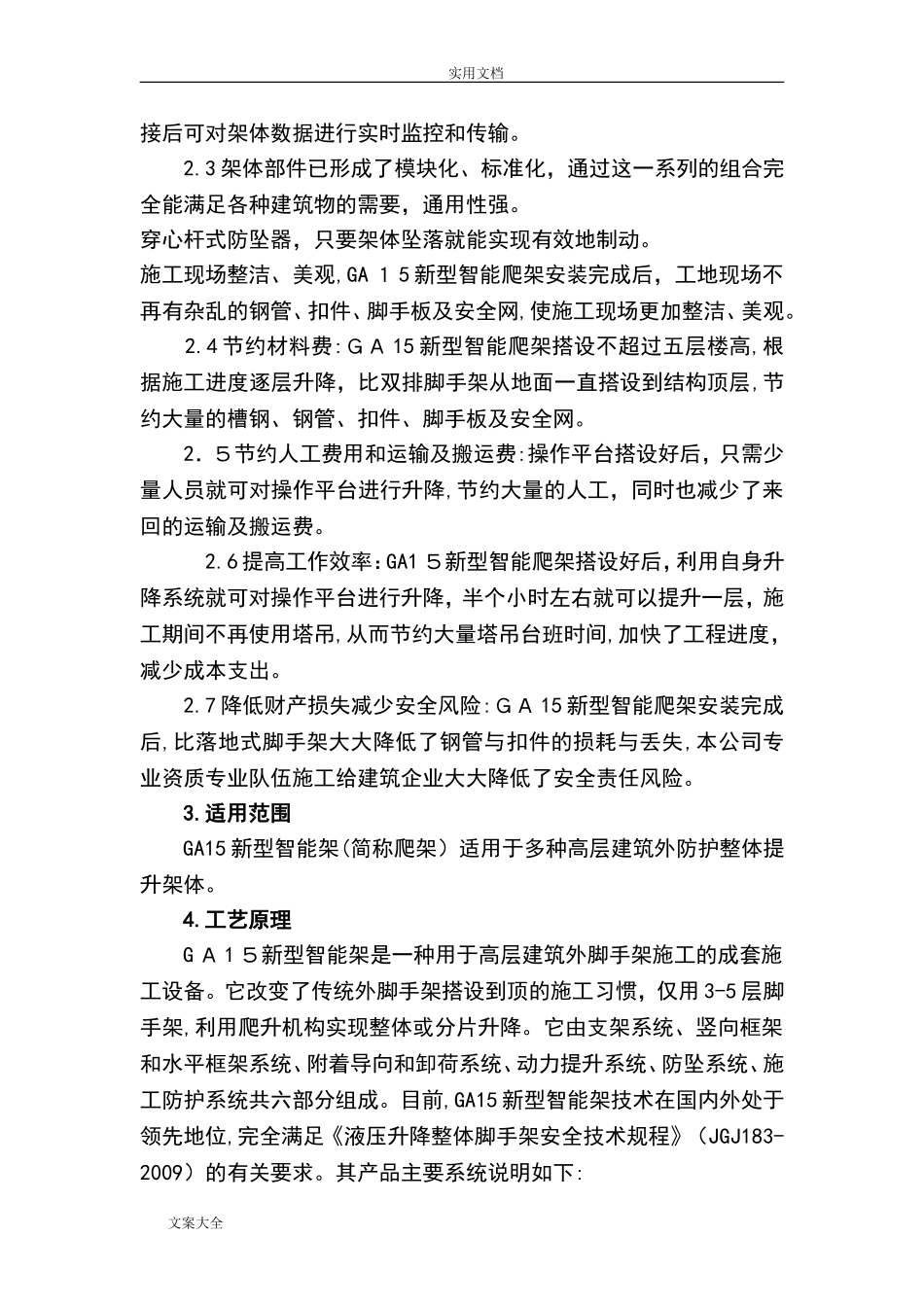

实用文档建筑施工GA15新型智能架施工工法1前言以工业化的方式重新组织建筑业是提高劳动效率、提升建筑质量的重要方式,也是我国未来建筑业的发展方向。建筑工业化的基本内容是:采用先进、适用的技术、工艺和装备科学合理地组织施工,发展施工专业化,提高机械化水平,减少繁重、复杂的手工劳动作业。GA15新型智能架是一种用于高层建筑外脚手架施工的成套施工设备,它改变了传统外脚手架搭设到顶的施工习惯,通过程序化的施工顺序形成了建筑施工GA15新型智能架施工工法。GA15新型智能架仅用3-5层架体构件,利用爬升机构实现整体或分片升降。它由支架系统、竖向框架和水平框架系统、附着导向和卸荷系统、动力提升系统、防坠系统、施工防护系统共六部分组成。目前,GA15新型智能架技术在国内外处于领先地位,完全满足《液压升降整体脚手架安全技术规程》(JGJ183-2009)的有关要求。2工法特点GA15新型智能架施工工法是一种新型的附着升降脚手架,与附着式升降脚手架相比有显著的优点,通过工程实践证明,不仅增强了安全性和防火效果,且提升操作简单,施工效率高,极大地降低了高层作业管理风险。特别体现在综合效益上,同采用其它高层施工机具相比,可降低施工成本。2.1操作平台采用全钢封闭安全防护性能得到了大幅的提升。2.2智能化的荷载控制系统。采用智能化的荷载控制系统控制架体提升/下降过程,系统实时监控,当吊点荷载变化超过设定值的±15%时,以声光形式报警,显示故障机位;当吊点荷载变化超过设定值的±30%时,自动停机并以声光形式显示报警机位;同时具有储存记忆功能,可配备遥控器遥控架体提升、下降及停止动作;与电脑连文案大全实用文档接后可对架体数据进行实时监控和传输。2.3架体部件已形成了模块化、标准化,通过这一系列的组合完全能满足各种建筑物的需要,通用性强。穿心杆式防坠器,只要架体坠落就能实现有效地制动。施工现场整洁、美观,GA15新型智能爬架安装完成后,工地现场不再有杂乱的钢管、扣件、脚手板及安全网,使施工现场更加整洁、美观。2.4节约材料费:GA15新型智能爬架搭设不超过五层楼高,根据施工进度逐层升降,比双排脚手架从地面一直搭设到结构顶层,节约大量的槽钢、钢管、扣件、脚手板及安全网。2.5节约人工费用和运输及搬运费:操作平台搭设好后,只需少量人员就可对操作平台进行升降,节约大量的人工,同时也减少了来回的运输及搬运费。2.6提高工作效率:GA15新型智能爬架搭设好后,利用自身升降系统就可对操作平台进行升降,半个小时左右就可以提升一层,施工期间不再使用塔吊,从而节约大量塔吊台班时间,加快了工程进度,减少成本支出。2.7降低财产损失减少安全风险:GA15新型智能爬架安装完成后,比落地式脚手架大大降低了钢管与扣件的损耗与丢失,本公司专业资质专业队伍施工给建筑企业大大降低了安全责任风险。3.适用范围GA15新型智能架(简称爬架)适用于多种高层建筑外防护整体提升架体。4.工艺原理GA15新型智能架是一种用于高层建筑外脚手架施工的成套施工设备。它改变了传统外脚手架搭设到顶的施工习惯,仅用3-5层脚手架,利用爬升机构实现整体或分片升降。它由支架系统、竖向框架和水平框架系统、附着导向和卸荷系统、动力提升系统、防坠系统、施工防护系统共六部分组成。目前,GA15新型智能架技术在国内外处于领先地位,完全满足《液压升降整体脚手架安全技术规程》(JGJ183-2009)的有关要求。其产品主要系统说明如下:文案大全实用文档4.1支架系统。支架部分由φ48钢管和各型连接套搭设而成,架体走道宽度0.6-1.2米,平均宽度不低于0.8米,可根据具体施工要求进行调整;架体高度覆盖4.5个楼层,符合架体不超出5层楼高的国家安全标准;架体步高1.8-1.9米,立杆最大间距2.2米;外排设满搭斜杆以增强支架整体刚性。搭设规范和要求按双排钢管架的规范和要求。(附图一)4.2竖向框架和水平框架系统。竖向框架根据建设部有关要求,采用桁架构造,由外立杆、横杆、廊道斜杆和导轨内杆通过节点焊接板和螺栓联接组装而成。其中内外立杆采用φ48钢管、横斜杆采用φ48钢管。螺栓采用M12×80等规格。水平框架采用桁架构造,框架采用φ48...
