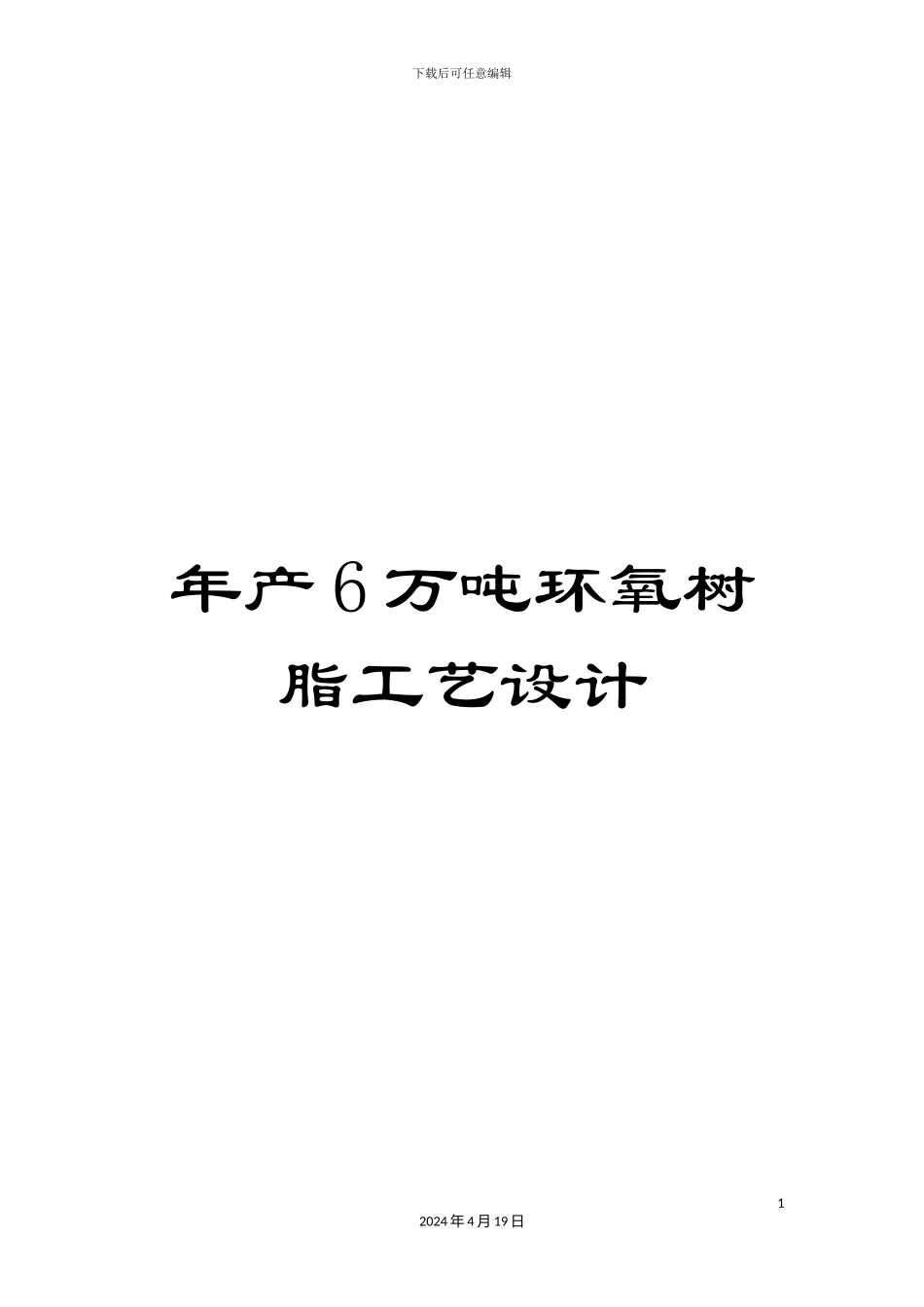

年产6万吨环氧树脂工艺设计VIP专享

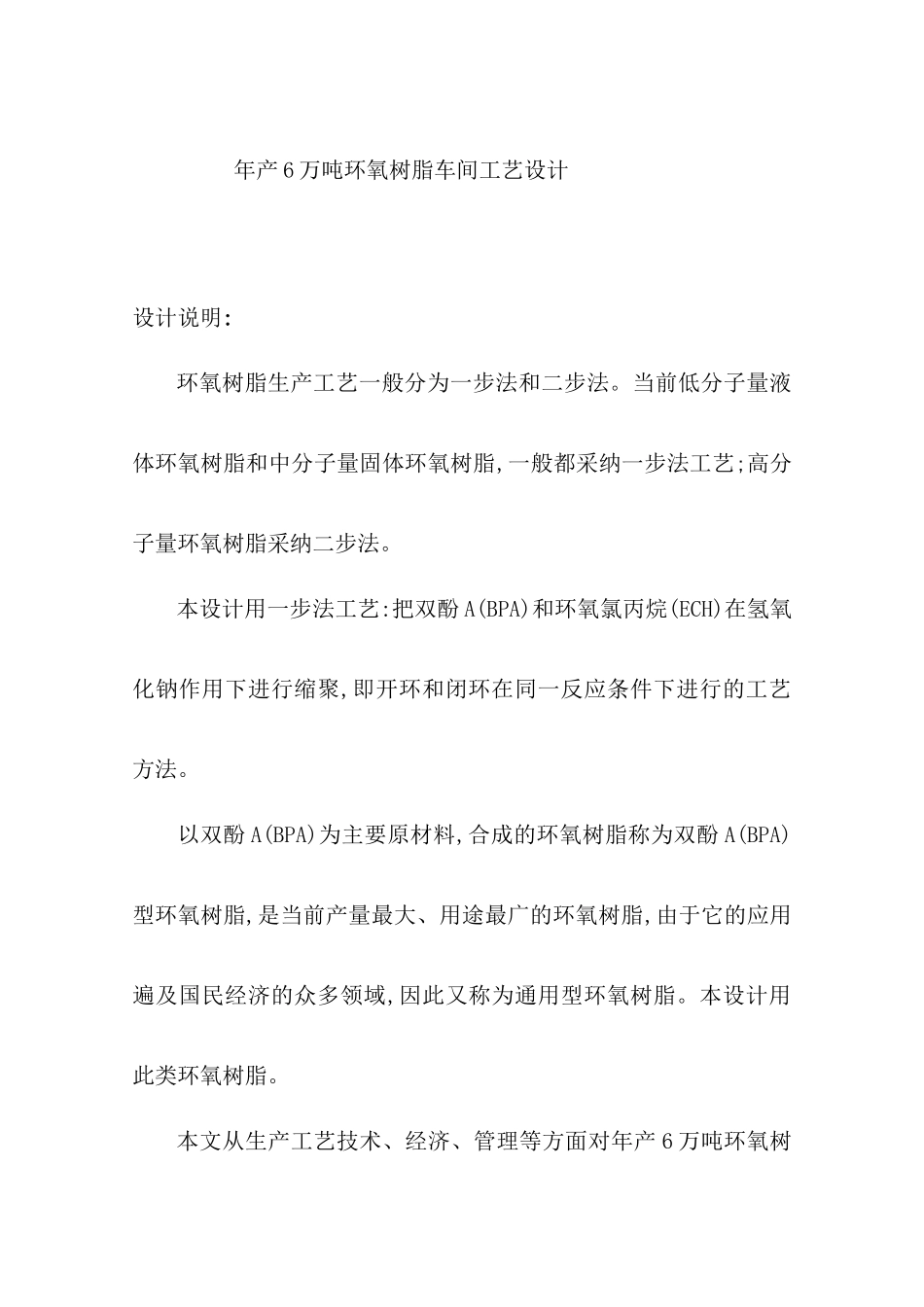

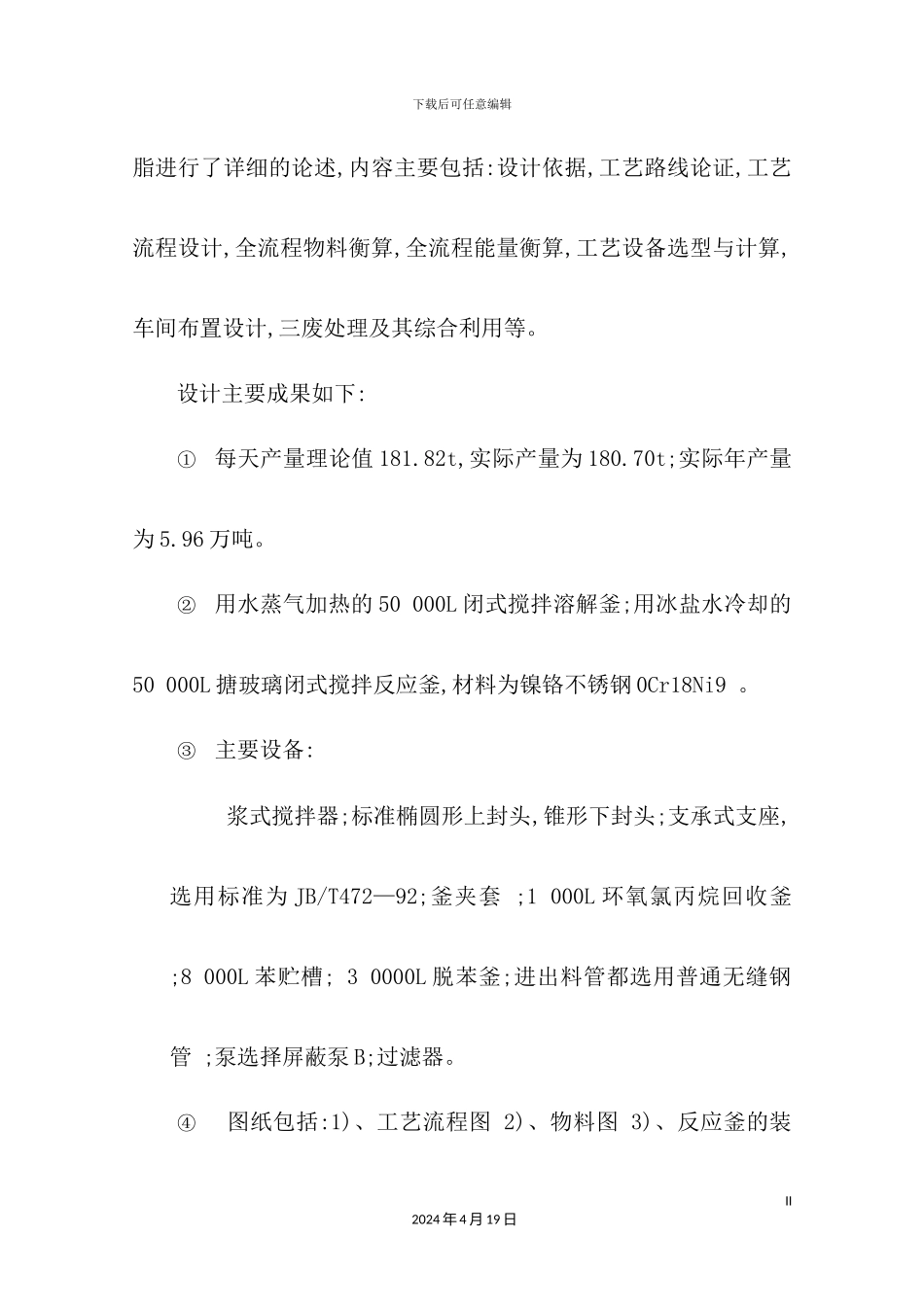

下载后可任意编辑年产 6 万吨环氧树脂工艺设计12024 年 4 月 19 日 年产 6 万吨环氧树脂车间工艺设计 设计说明:环氧树脂生产工艺一般分为一步法和二步法。当前低分子量液体环氧树脂和中分子量固体环氧树脂,一般都采纳一步法工艺;高分子量环氧树脂采纳二步法。本设计用一步法工艺:把双酚 A(BPA)和环氧氯丙烷(ECH)在氢氧化钠作用下进行缩聚,即开环和闭环在同一反应条件下进行的工艺方法。 以双酚 A(BPA)为主要原材料,合成的环氧树脂称为双酚 A(BPA)型环氧树脂,是当前产量最大、用途最广的环氧树脂,由于它的应用遍及国民经济的众多领域,因此又称为通用型环氧树脂。本设计用此类环氧树脂。本文从生产工艺技术、经济、管理等方面对年产 6 万吨环氧树下载后可任意编辑脂进行了详细的论述,内容主要包括:设计依据,工艺路线论证,工艺流程设计,全流程物料衡算,全流程能量衡算,工艺设备选型与计算,车间布置设计,三废处理及其综合利用等。设计主要成果如下: ①每天产量理论值 181.82t,实际产量为 180.70t;实际年产量为 5.96 万吨。 ②用水蒸气加热的 50 000L 闭式搅拌溶解釜;用冰盐水冷却的50 000L 搪玻璃闭式搅拌反应釜,材料为镍铬不锈钢 0Cr18Ni9 。 ③主要设备: 浆式搅拌器;标准椭圆形上封头,锥形下封头;支承式支座,选用标准为 JB/T472—92;釜夹套 ;1 000L 环氧氯丙烷回收釜 ;8 000L 苯贮槽; 3 0000L 脱苯釜;进出料管都选用普通无缝钢管 ;泵选择屏蔽泵 B;过滤器。 ④ 图纸包括:1)、工艺流程图 2)、物料图 3)、反应釜的装II2024 年 4 月 19 日下载后可任意编辑配图 关键词:环氧树脂,一步法,车间工艺设计Annual output of 60 000 tons of epoxy resin plant process design Design Notes:Epoxy resin production process is generally divided into one-step and two-step. Present in low molecular weight solid epoxy resins and liquid epoxy resin, III2024 年 4 月 19 日下载后可任意编辑generally using one-step process; high molecular weight epoxy resin with two-step. This design one step process: the bisphenol A (BPA) and epichlorohydrin (ECH) in the condensation under the action of sodium hydroxide, the open-loop and closed-loop in the same reaction conditions for process me...
