化学自制教具使用说明书VIP专享VIP免费

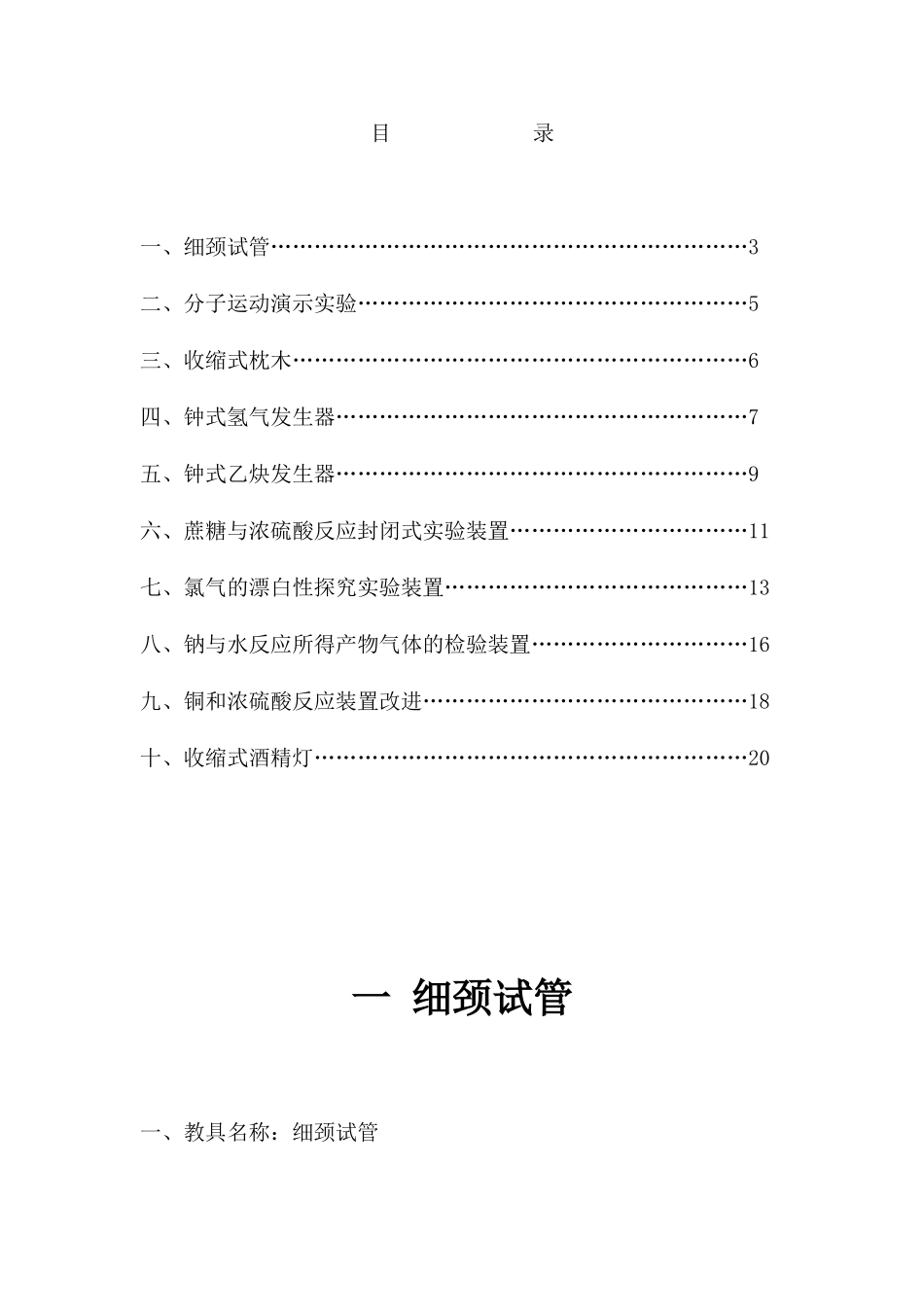

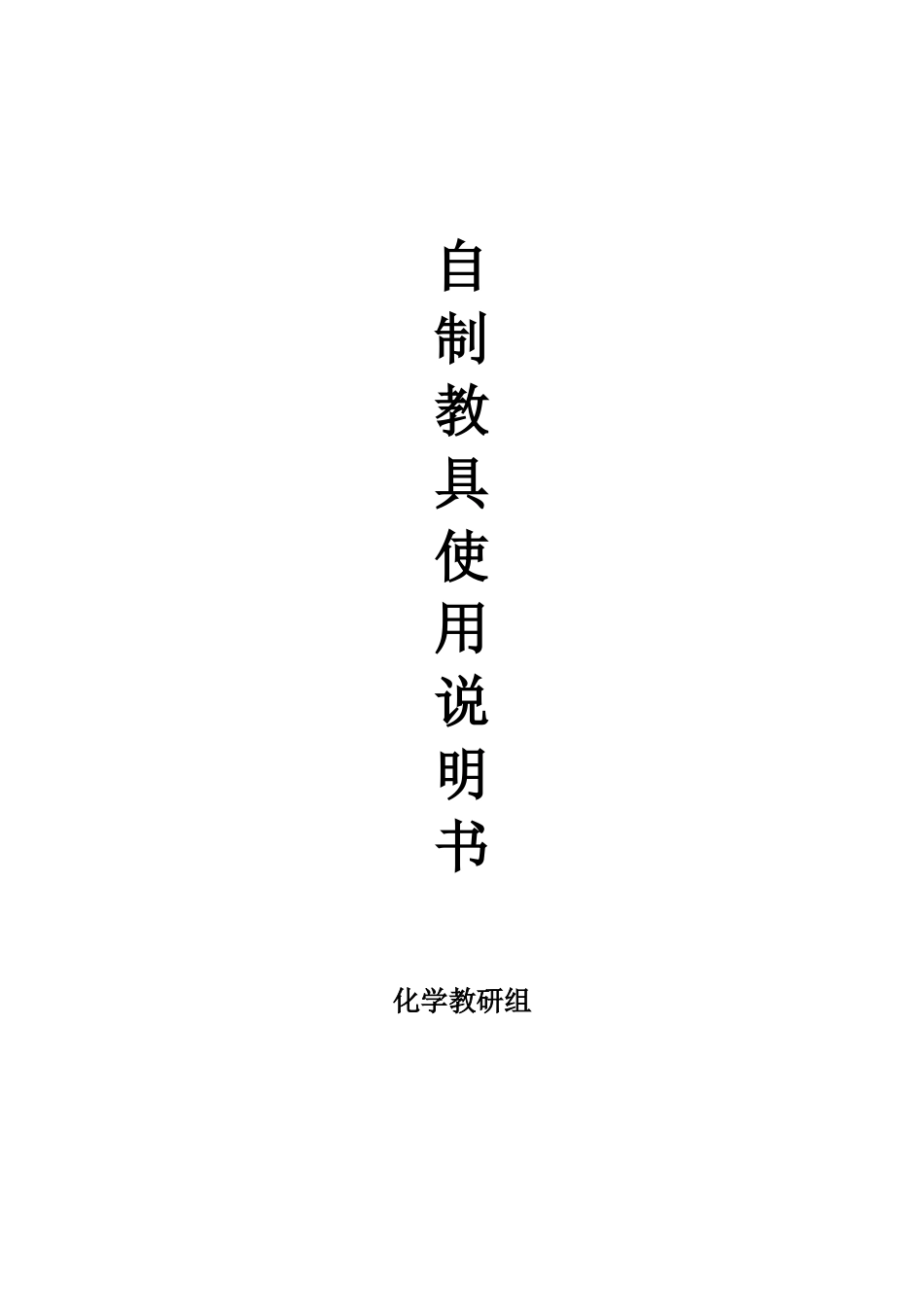

自制教具使用说明书化学教研组目录一、细颈试管…………………………………………………………3二、分子运动演示实验………………………………………………5三、收缩式枕木………………………………………………………6四、钟式氢气发生器…………………………………………………7五、钟式乙炔发生器…………………………………………………9六、蔗糖与浓硫酸反应封闭式实验装置……………………………11七、氯气的漂白性探究实验装置……………………………………13八、钠与水反应所得产物气体的检验装置…………………………16九、铜和浓硫酸反应装置改进………………………………………18十、收缩式酒精灯……………………………………………………20一细颈试管一、教具名称：细颈试管二、制作人：王玉选三、制作时间：2014年9月16日三、用途：做分子之间有间隙的实验四、优点：制作简单、操作方便。实验现象直观明显。五、制作方法：用常见的试管（25*200）放在酒精喷灯火焰上均匀受热，待快熔化时，用两手握住两头（即试管口，试管底）均匀用力拉，待中间变为如图1所示即可。注意：中间段要均匀，要比试管口径小。口颈与颈颈比为3：1（如图1）.六、使用方法：先在试管里加适量水（加适量品红）使水呈红色，其量为下部容积的一半，再在上部加酒精到细颈口上端，塞上橡皮塞，反复颠倒数次，观察。图1图2二分子运动演示实验一、名称：分子运动演示实验二、制作人：王玉选三、制作时间：2014年9月21日三、用途：做分子运动实验四、制作方法：在铜丝上系上小棉花团，再把系上棉花团的铜丝插入木方中即可（如图2）。五、使用方法：把装置放到实验桌上，并在棉花上滴上酚酞试液，移近浓氨水旁边的烧杯中，再在上面罩一个大烧杯，过一会观察六、优点：操作简单，现象直观，明显。三收缩式枕木一、教具名称：收缩式枕木二、制作人：王玉选三、制作时间：2014年10月27日四、用途：垫酒精灯的高度。五、制作方法：取一块木板，把它削成上图所示的底座，然后用一带有螺丝的直径稍大的铁圆形筒套在底座上，最后把一个木质的托盘固定在铁圆形筒上方即可（如图3）。六、使用方法：松开螺丝，根据需要调整高度再固定螺丝。七、优点：使用方便，实用性高。四钟式氢气发生器一、教具名称：钟式氢气发生器二、制作人：陈仕权三、制作时间：2014年11月8日四、用途：氢气的制备装置五、制作方法取一只空矿泉水瓶，用烧红的细铁丝在底部烫一些小孔，然后按图4a中虚线所示将其剪成三截，中部弃去，下部倒转，并在70～80℃热水作用下使之牢固地嵌入上部钟罩内，如图4b所示。为了确保它不脱落，可在热水作用下，使外层钟罩的下边缘稍稍向内收拢。然后在钟罩顶口配一只带导气管的橡皮塞，并将其放入适当大小和深度的大口瓶或烧杯中，即成为一个钟式氢气发生器，如图4c或图4d所示图4钟式氢气发生器的制作六、使用方法(1)取下橡皮塞，向钟罩内放入锌粒，使锌粒均匀铺散在中部有孔的隔板上，然后塞紧橡皮塞，将其放到大口瓶或烧杯中。(2)向烧杯中加入适量1∶4的稀硫酸。(3)打开活塞，则酸液进入钟罩内并与锌粒接触，发生反应生成氢气。(4)关闭活塞，可使反应停止。(5)实验完毕，将盛有锌粒的钟罩从酸液中提出、洗净，同时回收锌粒和酸液。七、优点钟式氢气发生器与启普发生器的原理相一致，功能基本相同，如都可用于制取H2、CO2、H2S等气体。但它具有结构更简单、制作更方便、操作更简便、安全性更好等优点。五钟式乙炔发生器一、教具名称：钟式乙炔发生器二、制作人：陈仕权三、制作时间：2014年11月15日四、用途：乙炔的制备装置五、制作方法取一只容积约为2升的饮料瓶，按图5a中虚线所示剪去瓶颈，保留下面较深的大口杯形部分。再取一只容积约1升左右的饮料瓶，在其侧壁接近底边处钻几个小孔，如图5b所示，然后在其顶口配一只带导管的橡皮塞，放到前面制作的大口杯中即可，如图5c所示。通过对用半截饮料瓶制作的尾气处理装置和气体发生装置的探究，我们认为，这些装置改变了气体化学实验的面貌，增加了实验的趣味性，提高了实验的可靠性及安全性。用生活中常见的材料制成的仪器做实验，让实验更贴近了生...
