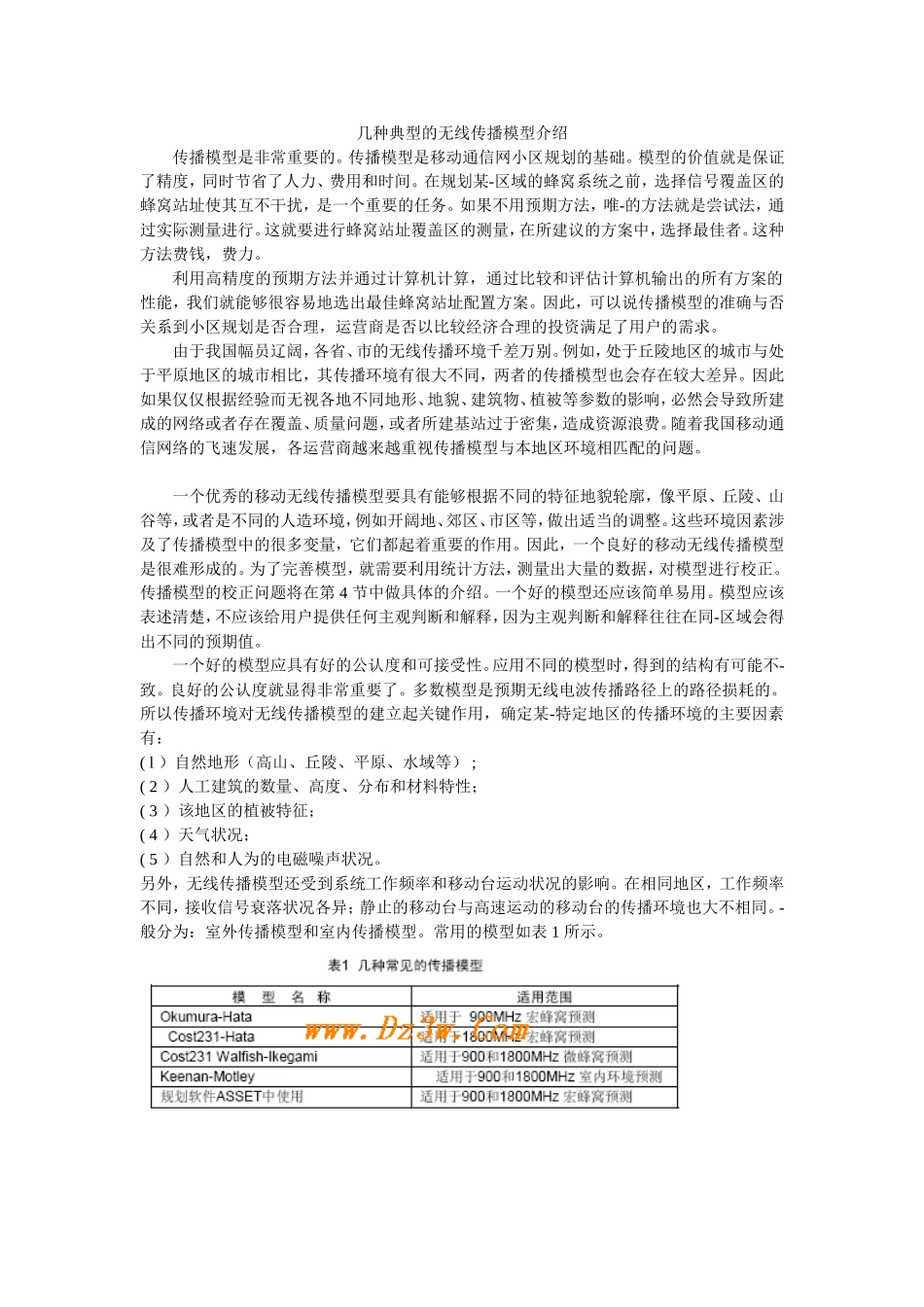

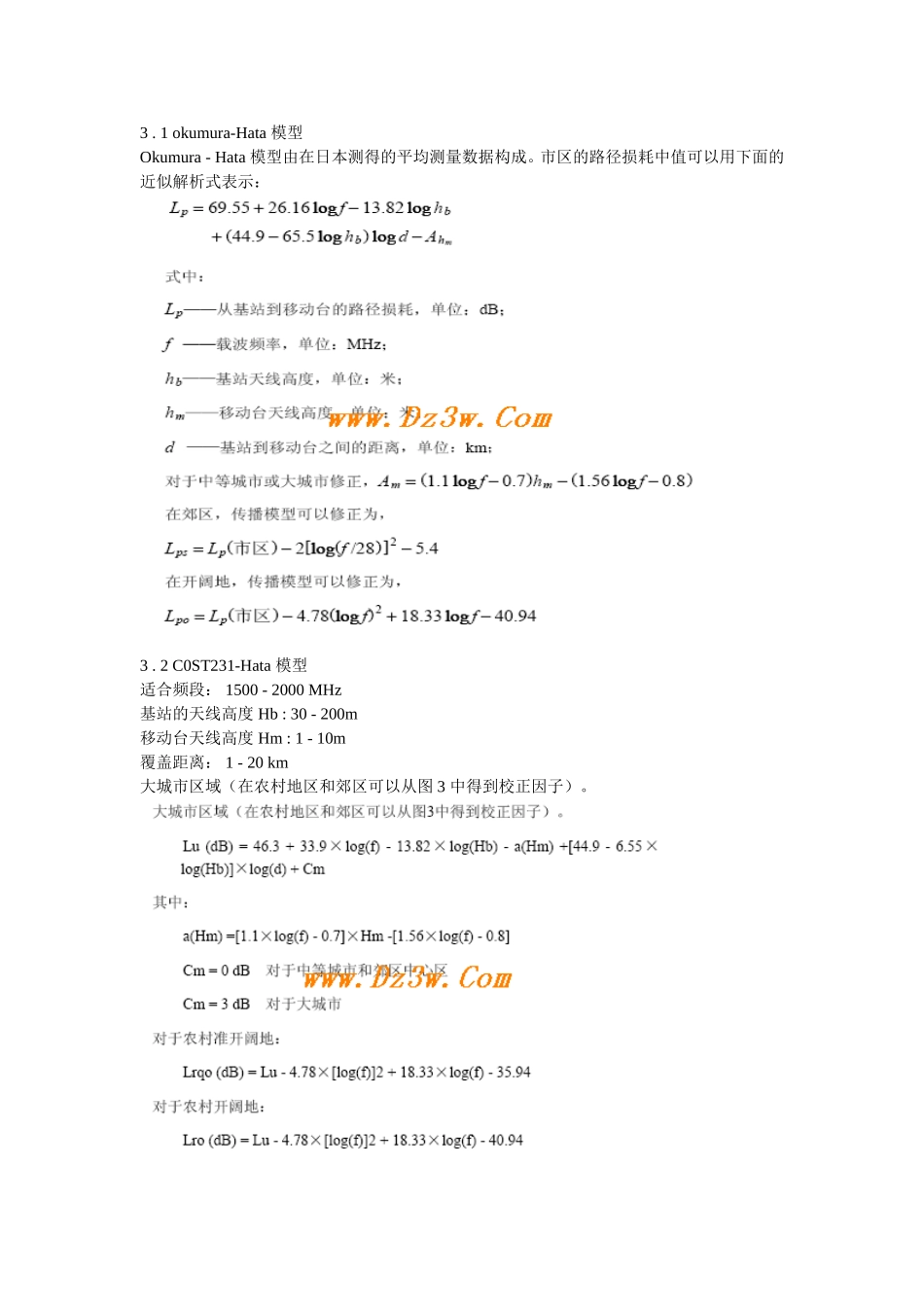

几种典型的无线传播模型介绍传播模型是非常重要的。传播模型是移动通信网小区规划的基础。模型的价值就是保证了精度，同时节省了人力、费用和时间。在规划某-区域的蜂窝系统之前，选择信号覆盖区的蜂窝站址使其互不干扰，是一个重要的任务。如果不用预期方法，唯-的方法就是尝试法，通过实际测量进行。这就要进行蜂窝站址覆盖区的测量，在所建议的方案中，选择最佳者。这种方法费钱，费力。利用高精度的预期方法并通过计算机计算，通过比较和评估计算机输出的所有方案的性能，我们就能够很容易地选出最佳蜂窝站址配置方案。因此，可以说传播模型的准确与否关系到小区规划是否合理，运营商是否以比较经济合理的投资满足了用户的需求。由于我国幅员辽阔，各省、市的无线传播环境千差万别。例如，处于丘陵地区的城市与处于平原地区的城市相比，其传播环境有很大不同，两者的传播模型也会存在较大差异。因此如果仅仅根据经验而无视各地不同地形、地貌、建筑物、植被等参数的影响，必然会导致所建成的网络或者存在覆盖、质量问题，或者所建基站过于密集，造成资源浪费。随着我国移动通信网络的飞速发展，各运营商越来越重视传播模型与本地区环境相匹配的问题。一个优秀的移动无线传播模型要具有能够根据不同的特征地貌轮廓，像平原、丘陵、山谷等，或者是不同的人造环境，例如开阔地、郊区、市区等，做出适当的调整。这些环境因素涉及了传播模型中的很多变量，它们都起着重要的作用。因此，一个良好的移动无线传播模型是很难形成的。为了完善模型，就需要利用统计方法，测量出大量的数据，对模型进行校正。传播模型的校正问题将在第4节中做具体的介绍。一个好的模型还应该简单易用。模型应该表述清楚，不应该给用户提供任何主观判断和解释，因为主观判断和解释往往在同-区域会得出不同的预期值。一个好的模型应具有好的公认度和可接受性。应用不同的模型时，得到的结构有可能不-致。良好的公认度就显得非常重要了。多数模型是预期无线电波传播路径上的路径损耗的。所以传播环境对无线传播模型的建立起关键作用，确定某-特定地区的传播环境的主要因素有：(l）自然地形（高山、丘陵、平原、水域等）;(2）人工建筑的数量、高度、分布和材料特性；(3）该地区的植被特征；(4）天气状况；(5）自然和人为的电磁噪声状况。另外，无线传播模型还受到系统工作频率和移动台运动状况的影响。在相同地区，工作频率不同，接收信号衰落状况各异；静止的移动台与高速运动的移动台的传播环境也大不相同。-般分为：室外传播模型和室内传播模型。常用的模型如表1所示。3.1okumura-Hata模型Okumura-Hata模型由在日本测得的平均测量数据构成。市区的路径损耗中值可以用下面的近似解析式表示：3.2C0ST231-Hata模型适合频段：1500-2000MHz基站的天线高度Hb:30-200m移动台天线高度Hm:1-10m覆盖距离：1-20km大城市区域（在农村地区和郊区可以从图3中得到校正因子）。3.3C0ST231WalfishIkegami模型该模型适合于大城市环境。适合频段：800-2000MHz使用的天线挂高：4-50m移动台高度：1-3m覆盖距离：0.02-5kmHeightofbuildings:Hroof(m)Widthofroad:w(m)Buildingseparation:b(m)Roadorientationwithrespecttothedirectradiopath:Phi(o)Urbanareas1．基站和移动台之间没有直射径的情况（smallcells）2．基站和手机之间有直射路径的情况（StreetCanyon)微小区（天线低于屋顶高度），路径损耗模型如下：Lb=42.6+26*log(d)+20*log(f)ford>=0.020km3.4室内传播模型(Keenan-Motley模型)室内传播环境与室外微蜂窝、宏蜂窝不同：天线高度，覆盖距离等，因此原先的Okomula-Hata模型、COST-231模型已不再适用。应使用Keenan-Motley模型。3.5规划软件ASSET使用的传播模型在实际无线传播环境中，还应考虑各种地物地貌的影响，华为公司使用的规划软件ASSET正是考虑到这-点，对传播模型进行了改进，考虑了现实环境中各种地物地貌对电波传播的影响，从而更好的保证了覆盖预测结果的准确性。模型表示式如下：KS、K6―基站天线高度修正系数；K7―绕射修正系数；Kclutter―地物衰减修正系数；d―基站和移动台之间的距离。单位：km;hm、ho...
