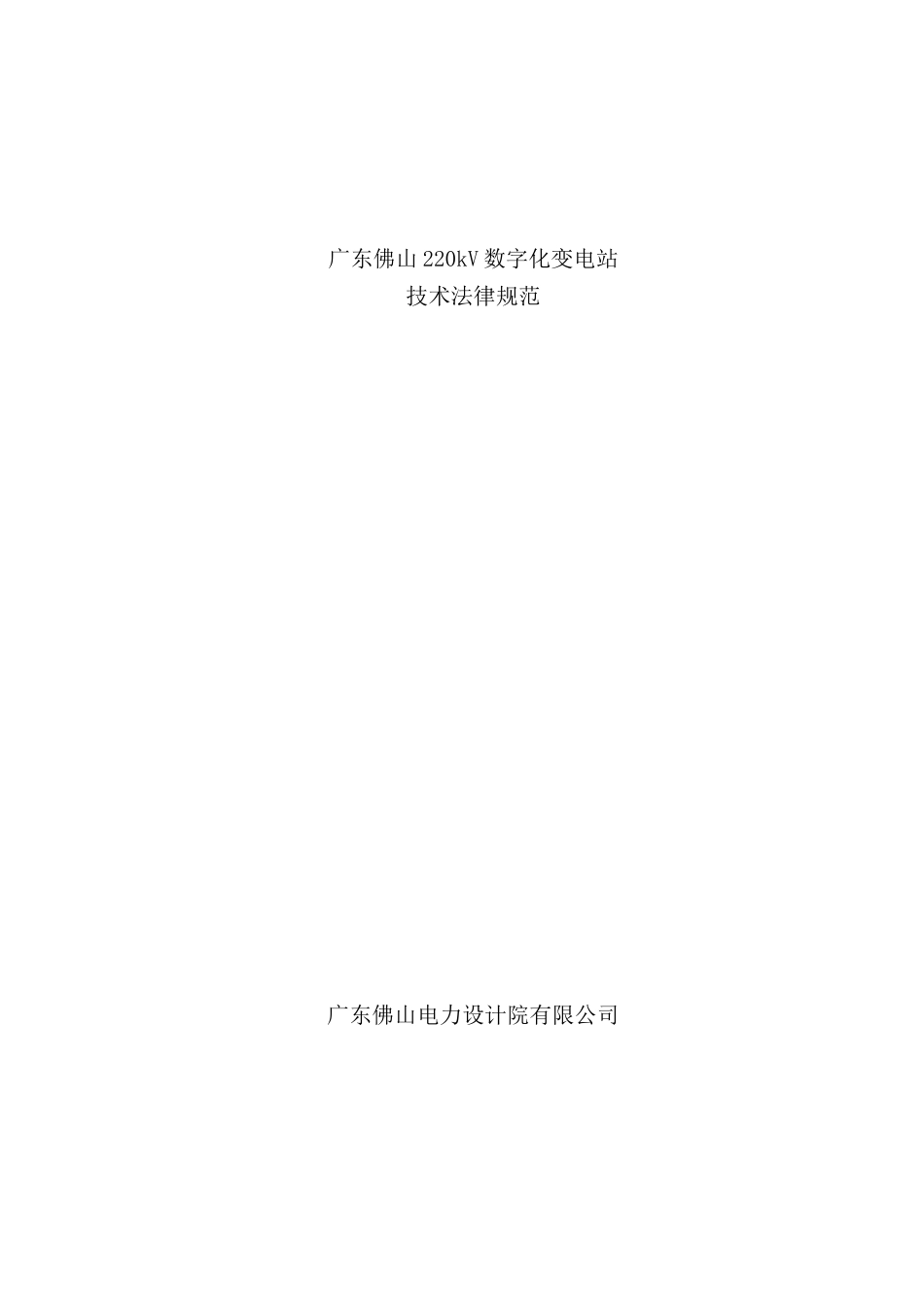

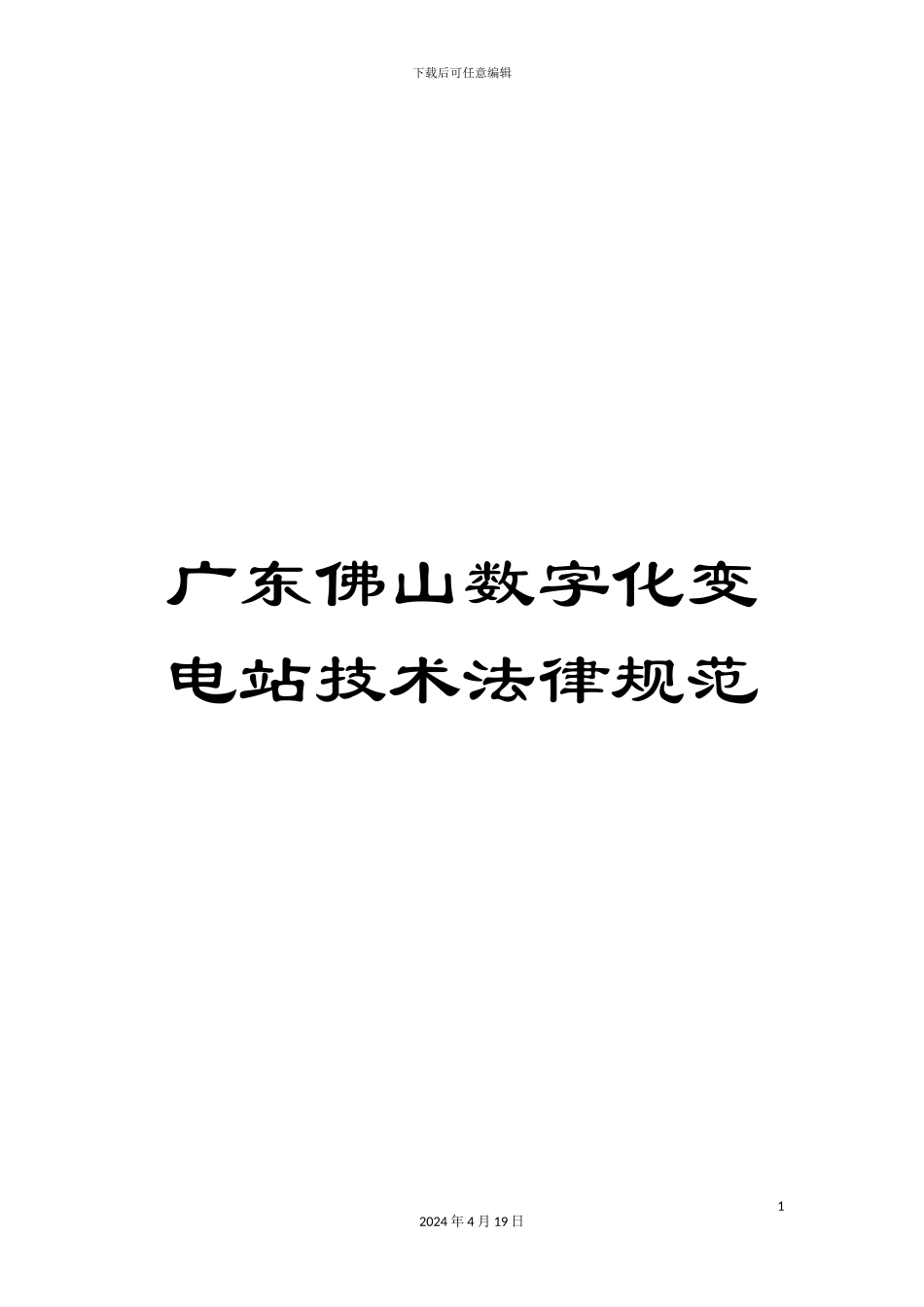

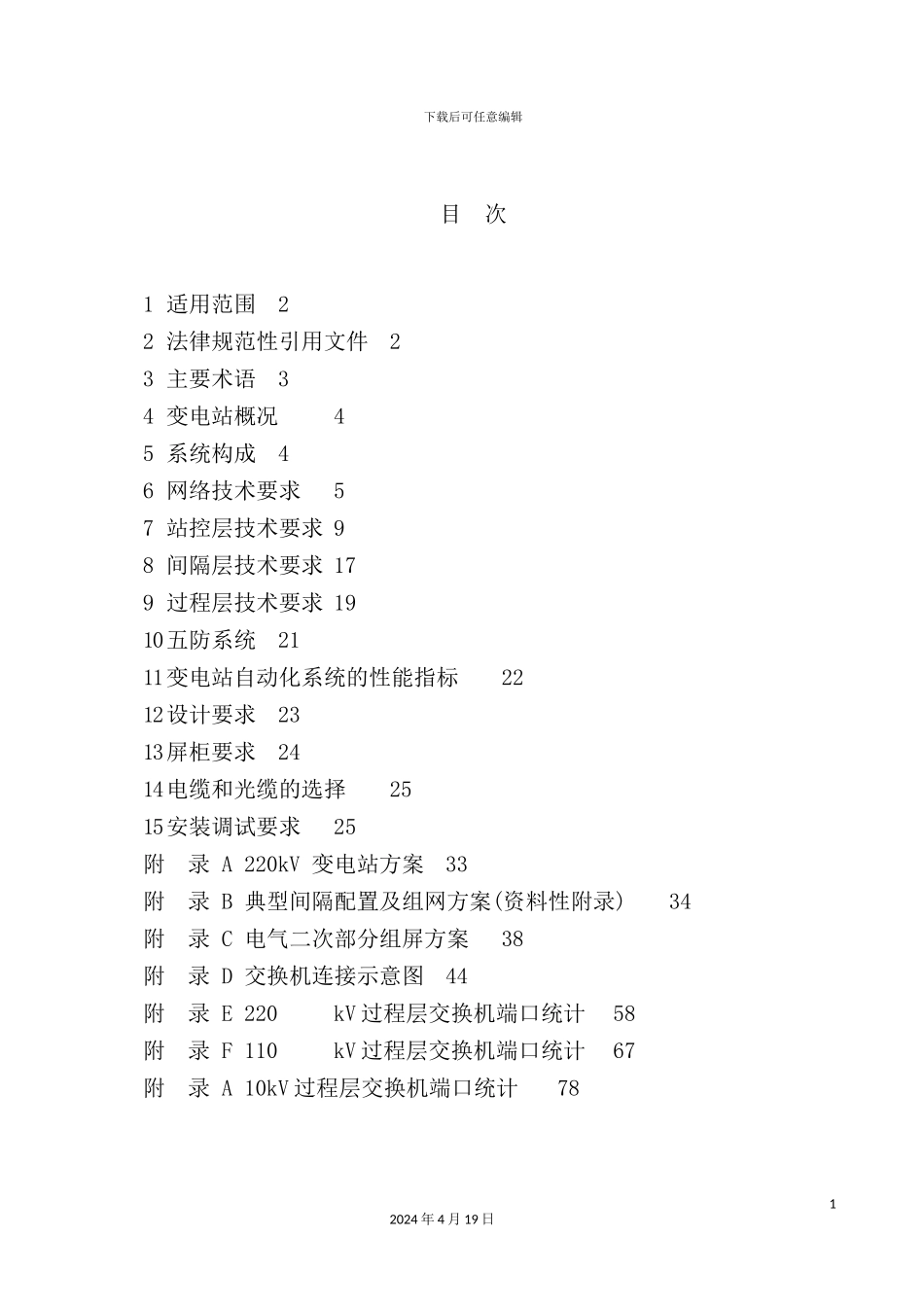

下载后可任意编辑广东佛山数字化变电站技术法律规范12024 年 4 月 19 日广东佛山 220kV 数字化变电站技术法律规范广东佛山电力设计院有限公司下载后可任意编辑目 次1 适用范围22 法律规范性引用文件23 主要术语34 变电站概况45 系统构成46 网络技术要求57 站控层技术要求 98 间隔层技术要求 179 过程层技术要求 1910五防系统2111变电站自动化系统的性能指标2212设计要求2313屏柜要求2414电缆和光缆的选择2515安装调试要求25附 录 A 220kV 变电站方案33附 录 B 典型间隔配置及组网方案(资料性附录)34附 录 C 电气二次部分组屏方案38附 录 D 交换机连接示意图44附 录 E 220kV 过程层交换机端口统计58附 录 F 110kV 过程层交换机端口统计67附 录 A 10kV 过程层交换机端口统计7812024 年 4 月 19 日下载后可任意编辑广东佛山 220kV 数字化变电站技术法律规范1适用范围本法律规范规定了 220kV 数字化变电站的功能、结构、性能等方面的技术要求,以及设计、施工等具体要求。本法律规范适用于广东佛山 220kV 数字化变电站建设和改造工程。2法律规范性引用文件下列文件中的条款经过本法律规范的引用而构成为本法律规范的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本法律规范。凡是不注日期的引用文件,其最新版本适用于本法律规范。IEEE 802 IEEE802 局域网系列标准IEC 61588- 网络测量和控制系统的精密时钟同步协议标准GB 50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收法律规范GB 50217-94 电力工程电缆设计法律规范GB/T 17626 电磁兼容试验和测量技术GB/T 20840.7- 互感器第 7 部分:电子式电压互感器GB/T 20840.8- 互感器第 8 部分:电子式电流互感器GBJ 148-90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范DL/T448 电能计量装置技术管理规程DL/T614- 多功能电能表DL/T687-1999 微机型防止电气误操作装置通用技术条件22024 年 4 月 19 日下载后可任意编辑DL/T 860 变电站内通信网络和系统DL/T 5218- 220kV～500kV 变电所设计技术规程YD/T 1588.2- 光缆线路性能测量方法第 2 部分:光缆接头损耗Q/CSG 10011- 南方电网 220kV～500kV 变电站电气技术导则Q/CSG 11006－ 数字化变电站技术法律规范S.00.00.04/Q104-0007-0810-1331 广东电网公司电能计量装置技术法律规范S.00.0...
