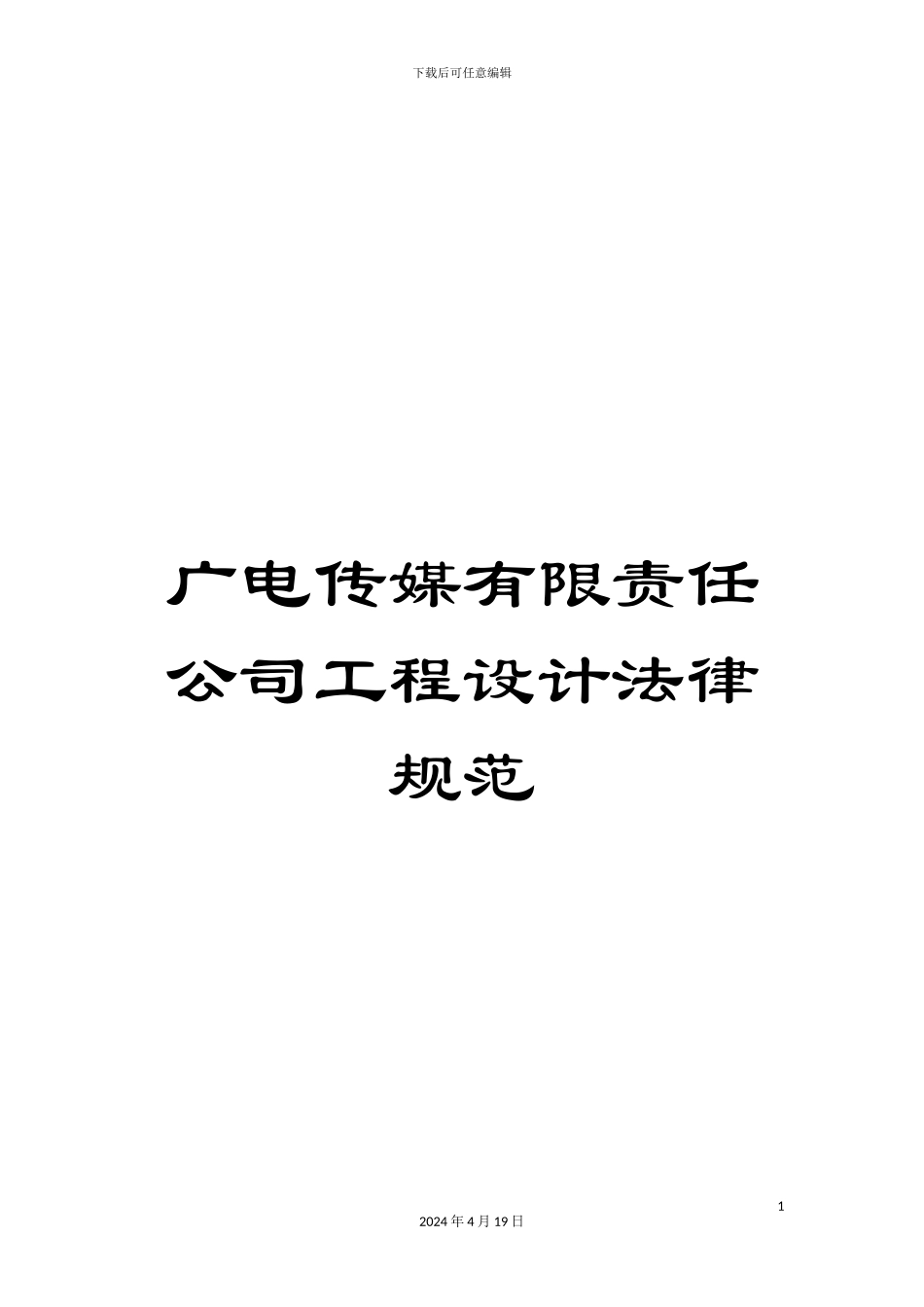

广电传媒有限责任公司工程设计规范_第1页
1/6

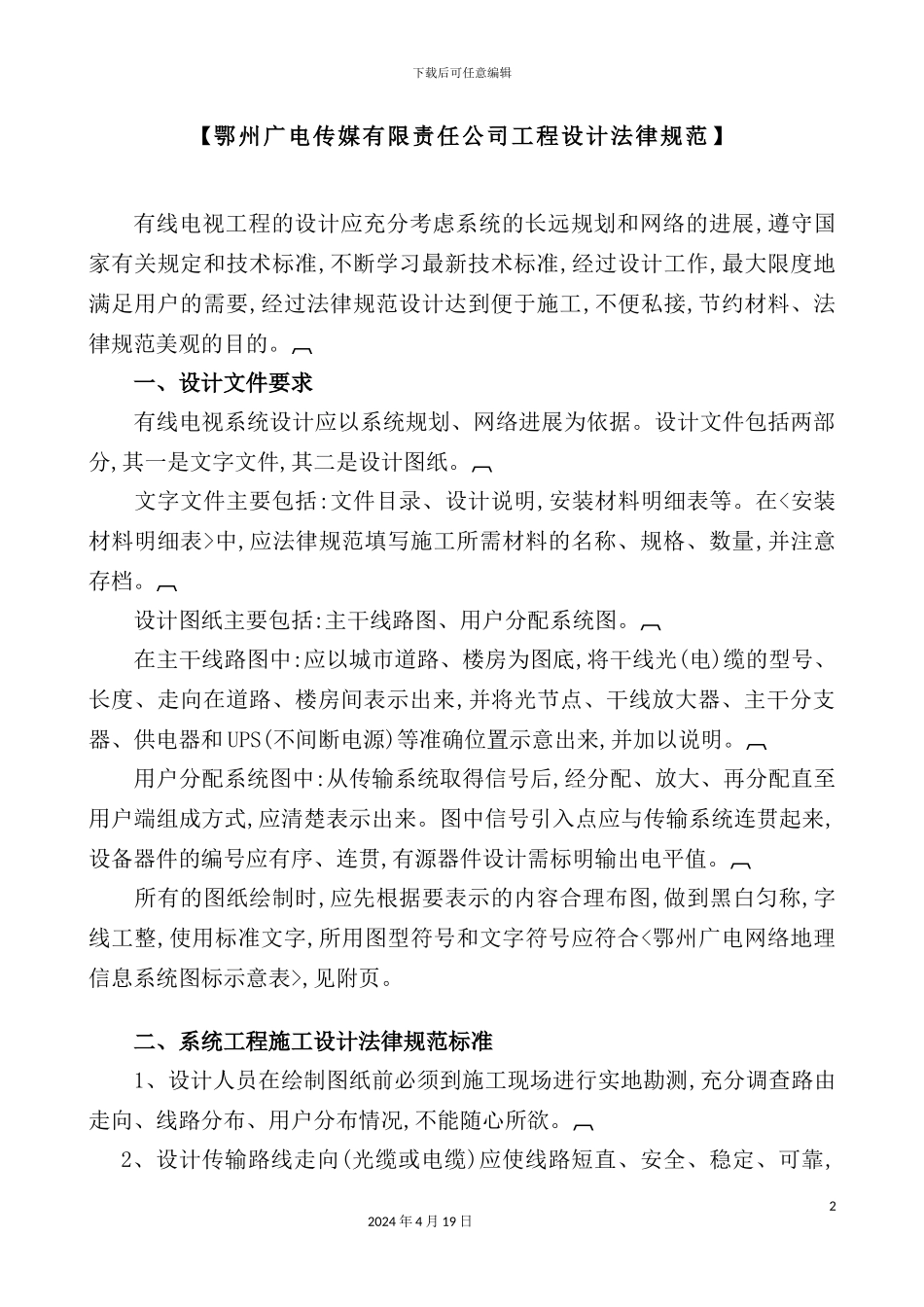

广电传媒有限责任公司工程设计规范_第2页
2/6

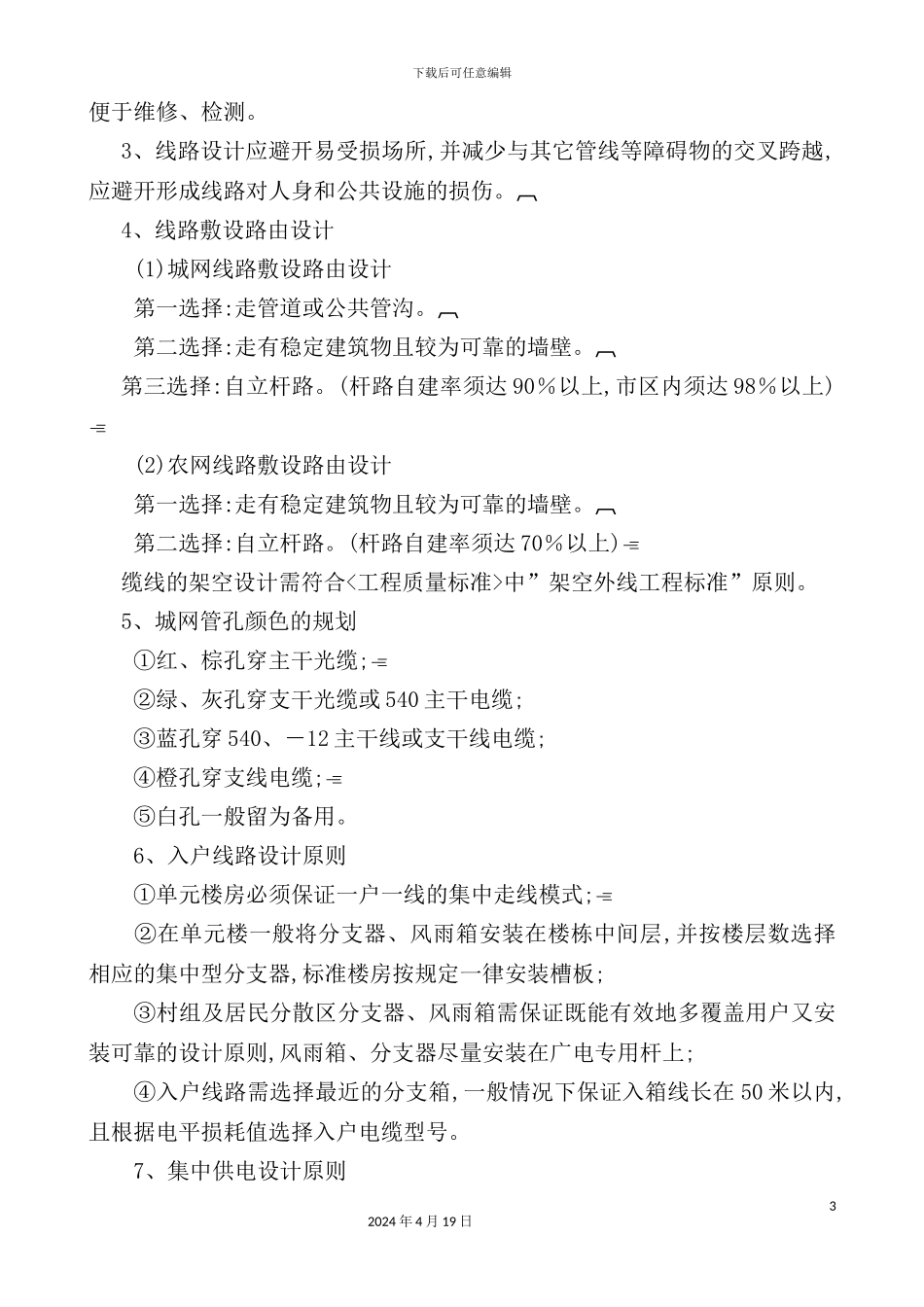

广电传媒有限责任公司工程设计规范_第3页
3/6
下载后可任意编辑广电传媒有限责任公司工程设计法律规范12024 年 4 月 19 日下载后可任意编辑【鄂州广电传媒有限责任公司工程设计法律规范】有线电视工程的设计应充分考虑系统的长远规划和网络的进展,遵守国家有关规定和技术标准,不断学习最新技术标准,经过设计工作,最大限度地满足用户的需要,经过法律规范设计达到便于施工,不便私接,节约材料、法律规范美观的目的。 一、设计文件要求 有线电视系统设计应以系统规划、网络进展为依据。设计文件包括两部分,其一是文字文件,其二是设计图纸。 文字文件主要包括:文件目录、设计说明,安装材料明细表等。在<安装材料明细表>中,应法律规范填写施工所需材料的名称、规格、数量,并注意存档。 设计图纸主要包括:主干线路图、用户分配系统图。 在主干线路图中:应以城市道路、楼房为图底,将干线光(电)缆的型号、长度、走向在道路、楼房间表示出来,并将光节点、干线放大器、主干分支器、供电器和 UPS(不间断电源)等准确位置示意出来,并加以说明。 用户分配系统图中:从传输系统取得信号后,经分配、放大、再分配直至用户端组成方式,应清楚表示出来。图中信号引入点应与传输系统连贯起来,设备器件的编号应有序、连贯,有源器件设计需标明输出电平值。 所有的图纸绘制时,应先根据要表示的内容合理布图,做到黑白匀称,字线工整,使用标准文字,所用图型符号和文字符号应符合<鄂州广电网络地理信息系统图标示意表>,见附页。 二、系统工程施工设计法律规范标准 1、设计人员在绘制图纸前必须到施工现场进行实地勘测,充分调查路由走向、线路分布、用户分布情况,不能随心所欲。2、设计传输路线走向(光缆或电缆)应使线路短直、安全、稳定、可靠,22024 年 4 月 19 日下载后可任意编辑便于维修、检测。3、线路设计应避开易受损场所,并减少与其它管线等障碍物的交叉跨越,应避开形成线路对人身和公共设施的损伤。4、线路敷设路由设计(1)城网线路敷设路由设计 第一选择:走管道或公共管沟。 第二选择:走有稳定建筑物且较为可靠的墙壁。第三选择:自立杆路。(杆路自建率须达 90%以上,市区内须达 98%以上)(2)农网线路敷设路由设计第一选择:走有稳定建筑物且较为可靠的墙壁。 第二选择:自立杆路。(杆路自建率须达 70%以上)缆线的架空设计需符合<工程质量标准>中”架空外线工程标准”原则。 5、城网管孔颜色的规划 ①红、棕孔穿主干光缆; ②绿、灰孔穿支干光缆或 540 主干...
