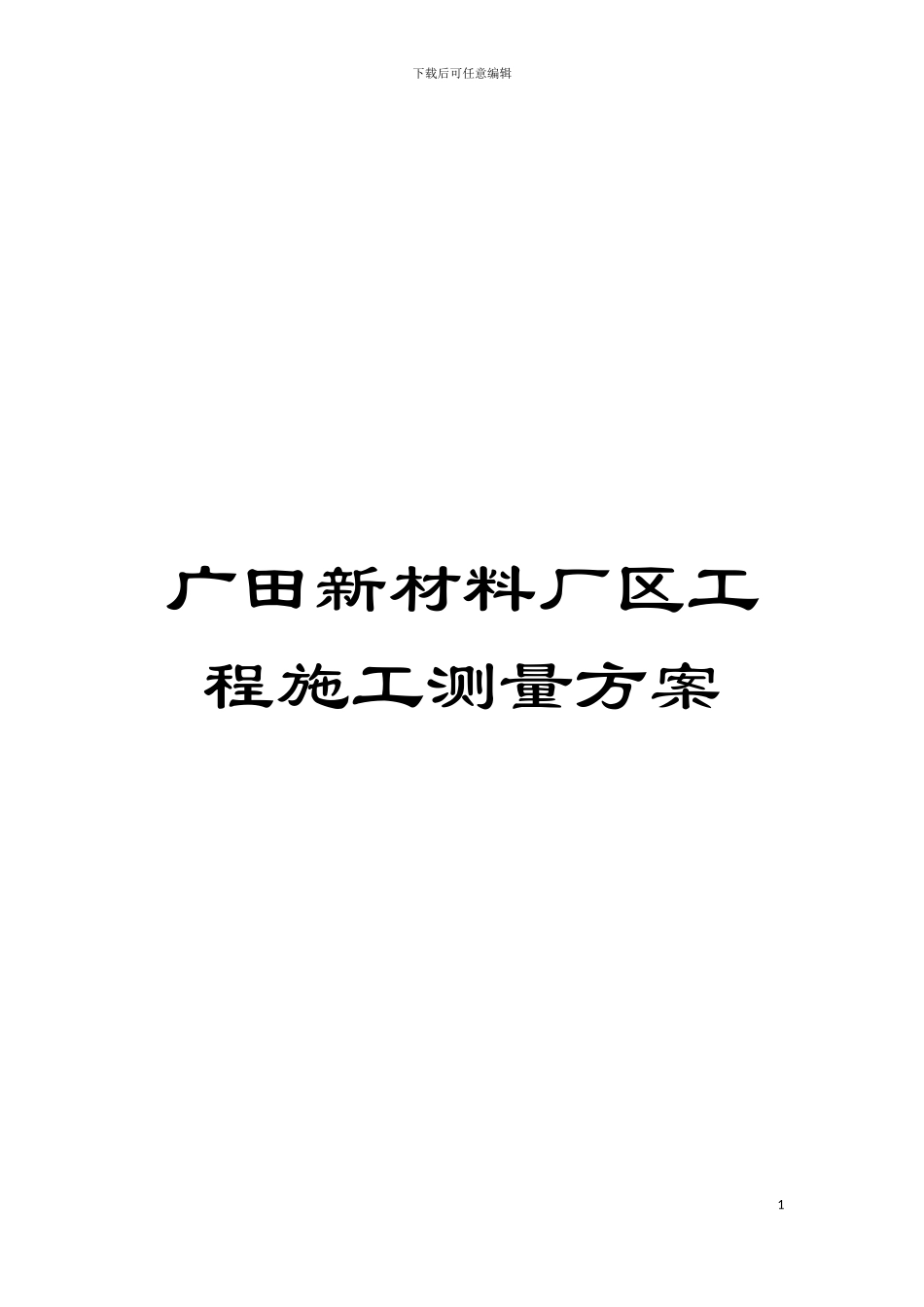

广田新材料厂区工程施工测量方案模板_第1页
1/21

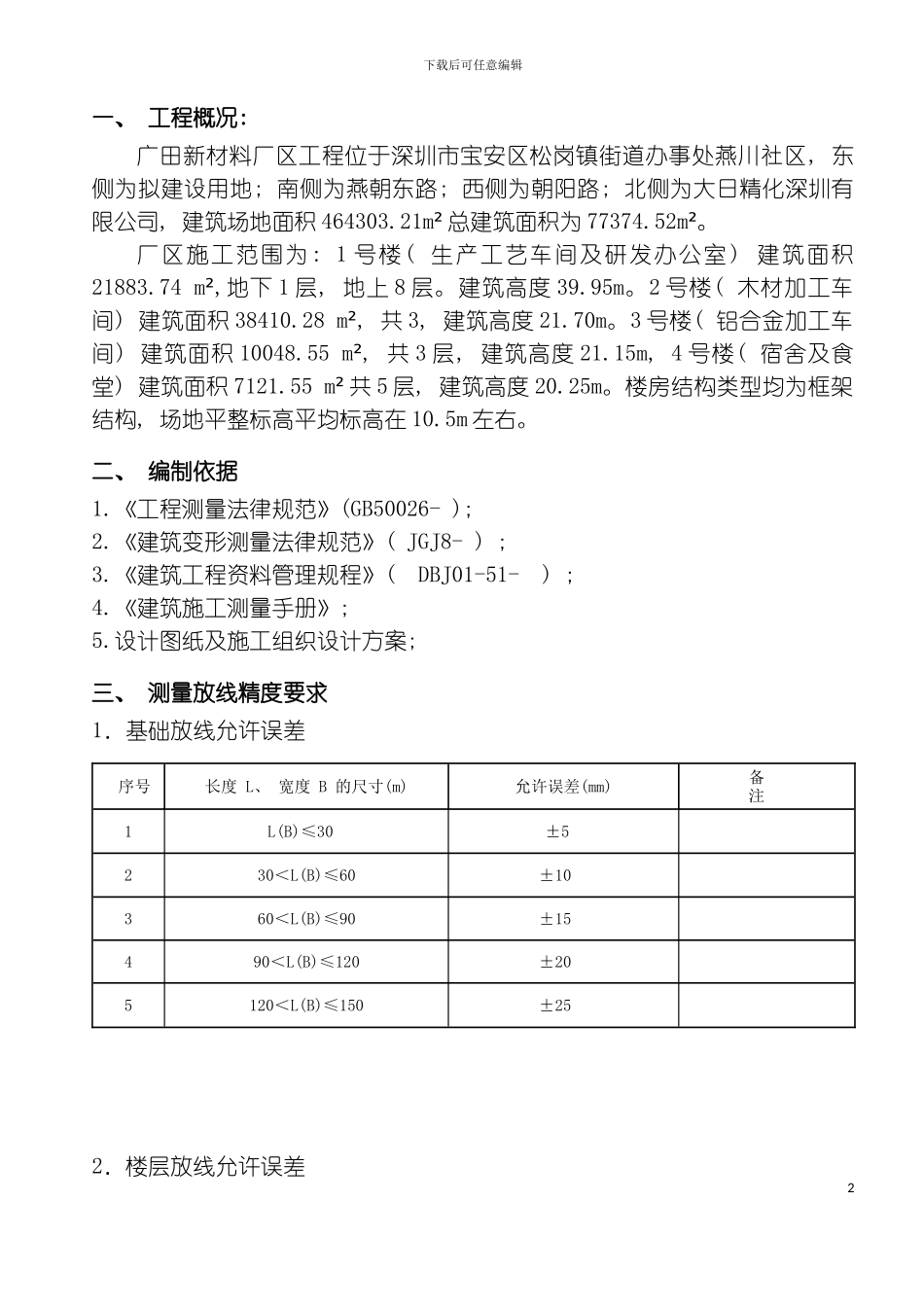

广田新材料厂区工程施工测量方案模板_第2页
2/21

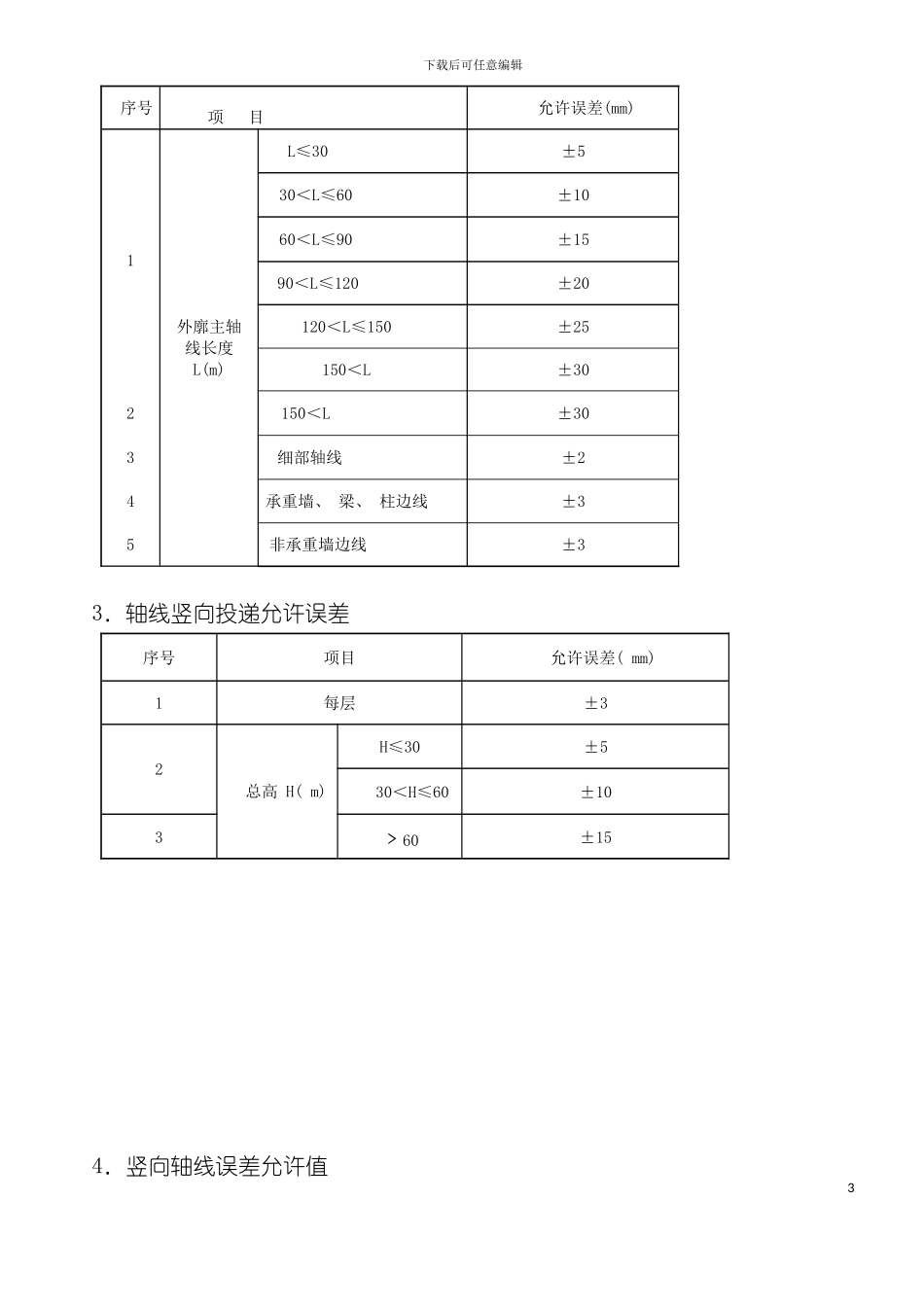

广田新材料厂区工程施工测量方案模板_第3页
3/21
下载后可任意编辑广田新材料厂区工程施工测量方案1下载后可任意编辑一、 工程概况: 广田新材料厂区工程位于深圳市宝安区松岗镇街道办事处燕川社区, 东侧为拟建设用地; 南侧为燕朝东路; 西侧为朝阳路; 北侧为大日精化深圳有限公司, 建筑场地面积 464303.21m² 总建筑面积为 77374.52m²。厂区施工范围为: 1 号楼( 生产工艺车间及研发办公室 ) 建筑面积21883.74 m ,² 地下 1 层, 地上 8 层。建筑高度 39.95m。2 号楼( 木材加工车间) 建筑面积 38410.28 m , ²共 3, 建筑高度 21.70m。3 号楼( 铝合金加工车间) 建筑面积 10048.55 m , ²共 3 层, 建筑高度 21.15m, 4 号楼( 宿舍及食堂) 建筑面积 7121.55 m² 共 5 层, 建筑高度 20.25m。楼房结构类型均为框架结构, 场地平整标高平均标高在 10.5m 左右。二、 编制依据1.《工程测量法律规范》(GB50026- ); 2.《建筑变形测量法律规范》( JGJ8- ) ; 3.《建筑工程资料管理规程》( DBJ01-51- ) ; 4.《建筑施工测量手册》; 5.设计图纸及施工组织设计方案; 三、 测量放线精度要求1.基础放线允许误差序号长度 L、 宽度 B 的尺寸(m)允许误差(mm)备注1 L(B)≤30 ±5230<L(B)≤60 ±10360<L(B)≤90 ±15490<L(B)≤120 ±205120<L(B)≤150 ±252.楼层放线允许误差2下载后可任意编辑序号 项 目允许误差(mm)1外廓主轴 线长度 L(m)L≤30±530<L≤60±1060<L≤90±1590<L≤120±20120<L≤150±25150<L±302150<L±303细部轴线±24承重墙、 梁、 柱边线±35非承重墙边线±33.轴线竖向投递允许误差序号项目允许误差( mm) 1每层±32总高 H( m) H≤30±530<H≤60±103﹥60±154.竖向轴线误差允许值3下载后可任意编辑项目允许偏差每层( 层间) 3 mm建筑总高( 全高) H( m) H305 mm30m<H60m10 mm60m<H90m15 mm90m<H120m20 mm120m<H150m25 mmH>150m30 mm5.标高竖向传递限差表项目限差值建筑总高( 全高) H( m) 每层( 层间) 3 mmH305 mm30m<H60m10 mm60m<H90m15 mm90m<H120m20 mm120m<H150m25 mmH>150m30 mm4下载后可任意编辑5下载后可任意编辑三、 施工测量前的准备工作 施工测量前的准备工作是保证施工测量全过程顺利进行的重要环节, 它包括设计图纸的审核, 测量定位依据点的交接与校测, 测量仪器的购置、 检定与检校, 测量方案的编制与数据准...
