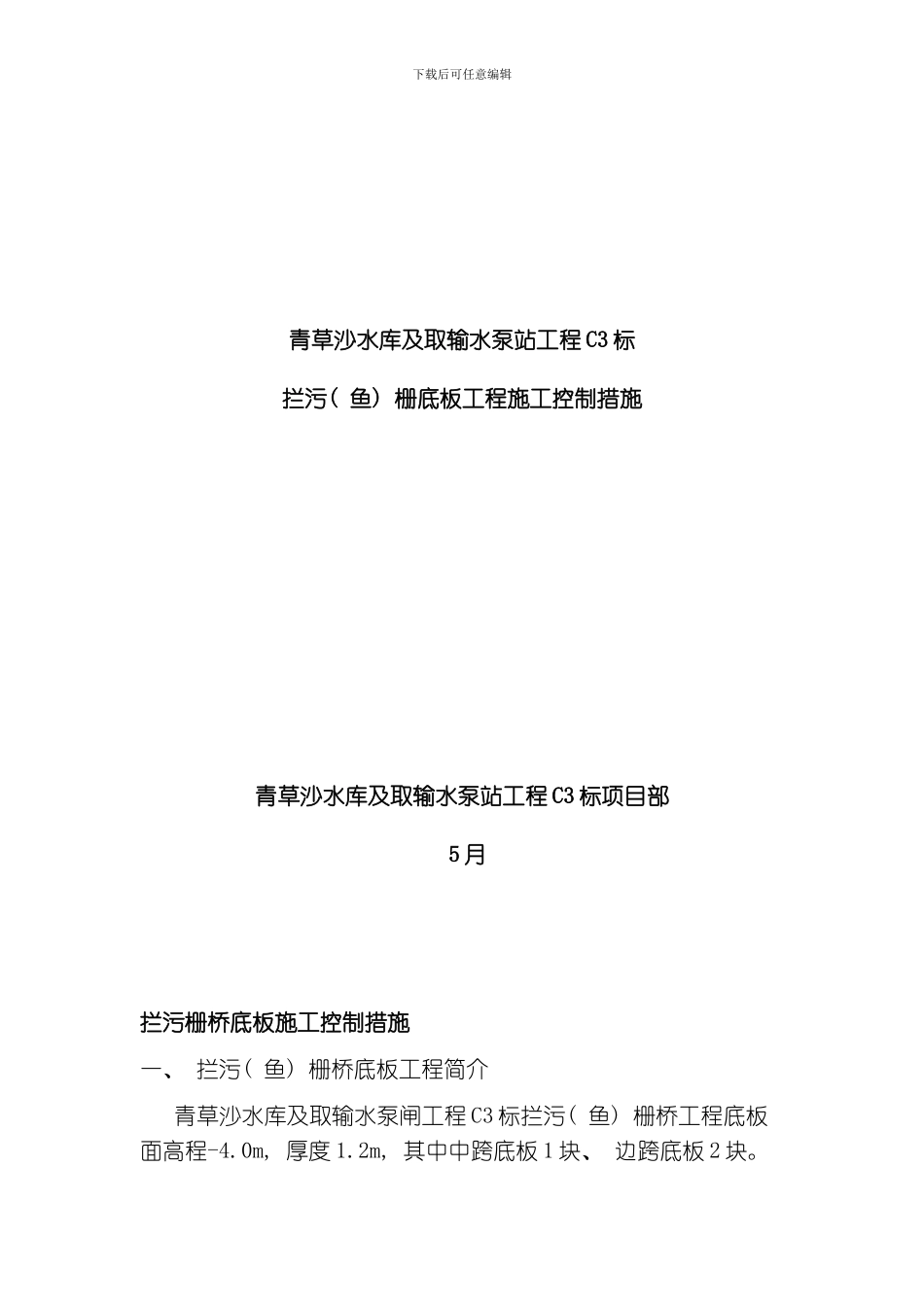

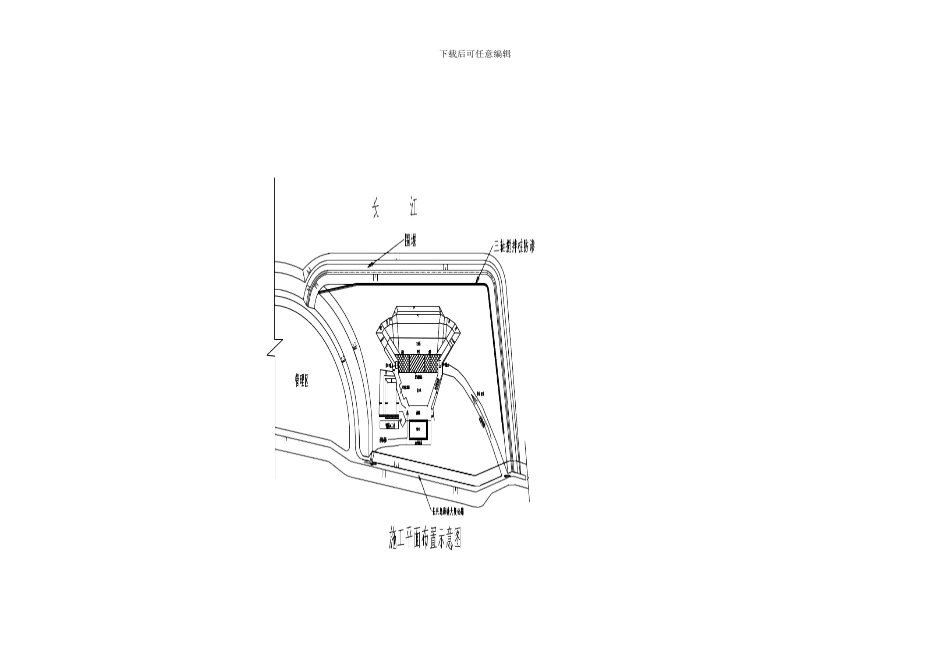

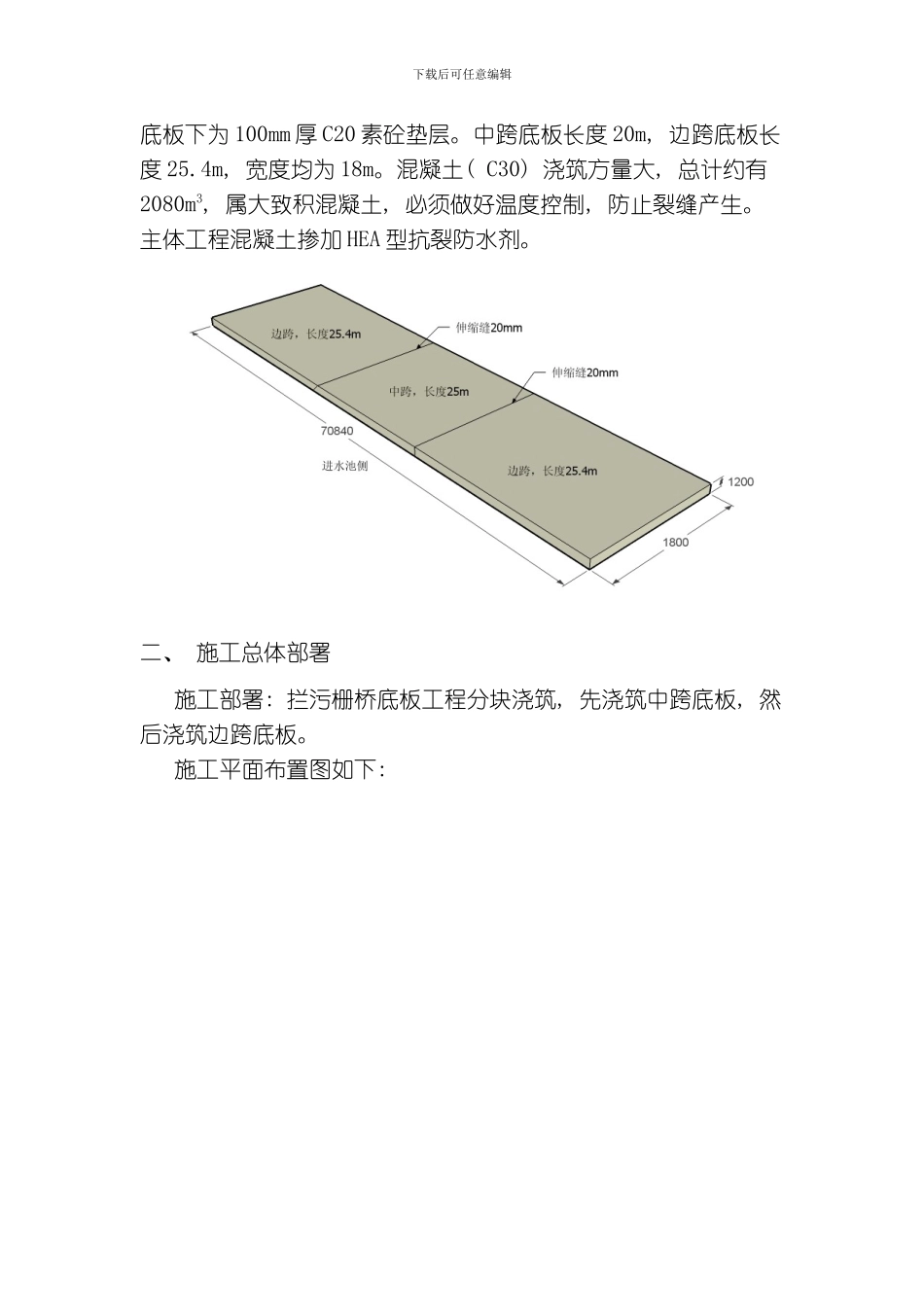

下载后可任意编辑青草沙水库及取输水泵站工程 C3 标拦污( 鱼) 栅底板工程施工控制措施青草沙水库及取输水泵站工程 C3 标项目部 5 月拦污栅桥底板施工控制措施一、 拦污( 鱼) 栅桥底板工程简介青草沙水库及取输水泵闸工程 C3 标拦污( 鱼) 栅桥工程底板面高程-4.0m, 厚度 1.2m, 其中中跨底板 1 块、 边跨底板 2 块。下载后可任意编辑底板下为 100mm 厚 C20 素砼垫层。中跨底板长度 20m, 边跨底板长度 25.4m, 宽度均为 18m。混凝土( C30) 浇筑方量大, 总计约有2080m3, 属大致积混凝土, 必须做好温度控制, 防止裂缝产生。主体工程混凝土掺加 HEA 型抗裂防水剂。二、 施工总体部署施工部署: 拦污栅桥底板工程分块浇筑, 先浇筑中跨底板, 然后浇筑边跨底板。施工平面布置图如下: 下载后可任意编辑下载后可任意编辑三、 施工过程技术控制措施1、 地基清理及砼垫层的浇筑土方开挖至-4.5m 高程时停止作业, 采纳人工开挖及整平至-5.3m 高程, 然后浇筑 100mm 的 C20 素砼垫层。2、 管桩端部钢筋与底板钢筋的焊接处理管桩端部与底板钢筋连接处理, 沿管桩端四周焊接斗状 Φ16钢筋与底板钢筋笼焊接成一体( 见下图) : 下载后可任意编辑 需要截桩处理的详见截桩处理专项方案( 此处简述) , 本工程拦污栅桥管桩工程有一根桩( 桩号 L10) 未能打至原设计标高, 需要截桩处理, 截桩处理后钢筋焊接图如下: 下载后可任意编辑3、 钢筋制作与安装工程钢筋在加工场焊接加工成半成品, 现场绑扎, 为保证上层钢筋定位, 设置 75×75×6 角钢支撑系统, 间距 1500mm, 支撑角钢在网格拐角处与上下层钢筋焊接。底板钢筋 Φ16 以上采纳闪光对焊, Φ16 以下采纳绑扎接头, 接头位置错开, 接头百分率控制在 25%以内。底板钢筋主接头上层留置在闸墩处, 下层钢筋留置于闸孔中间 3m 范围处, 遇止水钢筋需弯折 30d。4、 模板工程底板模板采纳 1.22m×2.44m 的标准木模板, 由于底板基础形体大而且混凝土需用量大, 模板承受荷载较大, 在立模过程中必须牢固可靠, 确保混凝土浇筑过程中, 不跑模、 不漏浆。模板支撑固定采纳地龙木支撑钢管架体系。模板上部用 M16对拉螺栓间距 60cm, 对拉螺杆接焊于结构钢筋上。施工缝留下载后可任意编辑置在底板顶面以上 50cm 闸墩处。5、 砼浇筑工程底板为整体式底板, 仓面面积较大, 厚 1.2m, 混凝土浇筑采纳斜面分层法施工, 顺水流方向浇筑, ...
