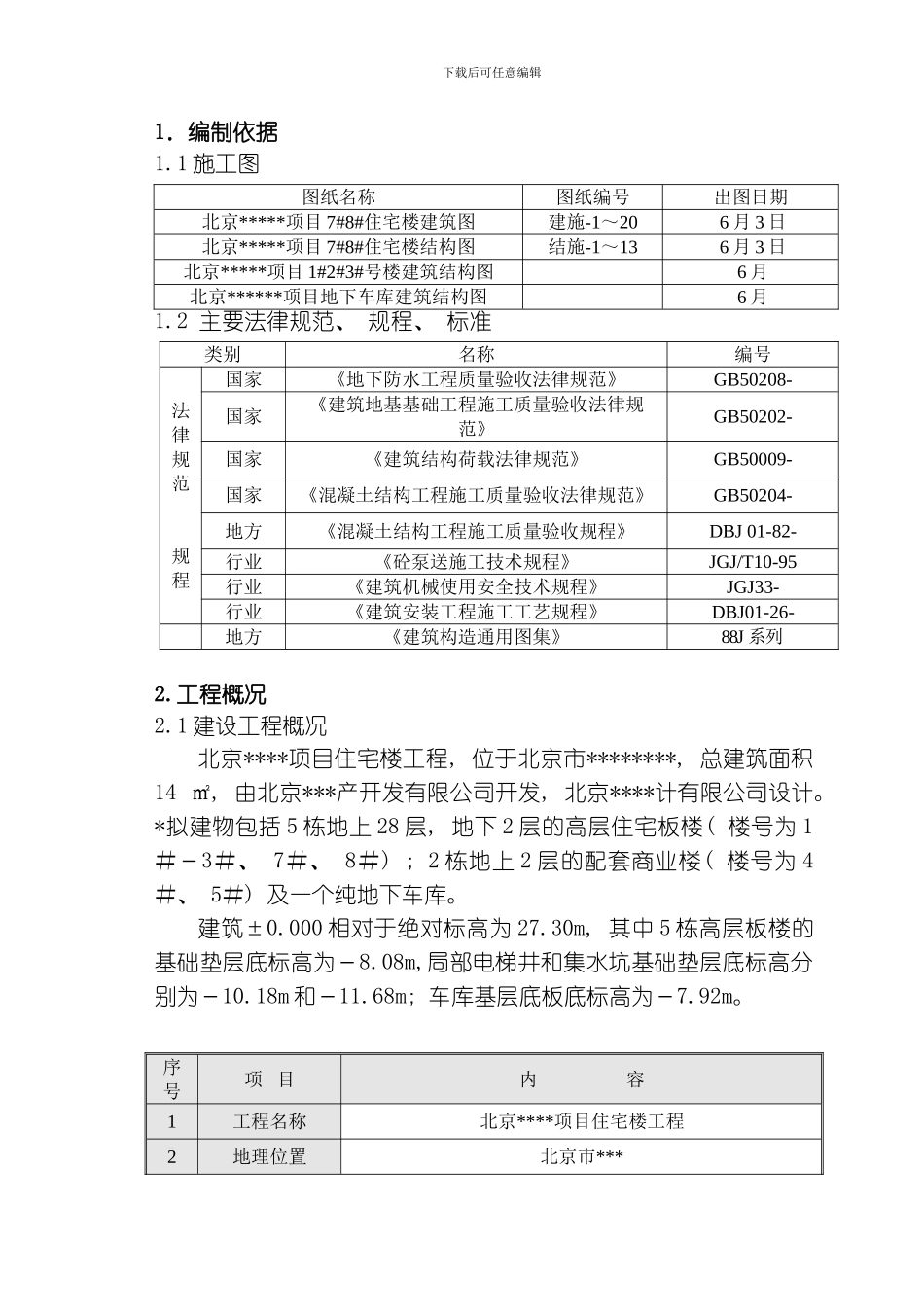

下载后可任意编辑1．编制依据1.1 施工图 图纸名称图纸编号出图日期北京*****项目 7#8#住宅楼建筑图建施-1～20 6 月 3 日北京*****项目 7#8#住宅楼结构图结施-1～13 6 月 3 日北京*****项目 1#2#3#号楼建筑结构图 6 月北京******项目地下车库建筑结构图 6 月1.2 主要法律规范、 规程、 标准 类别名称编号法律规范规程国家《地下防水工程质量验收法律规范》GB50208- 国家《建筑地基基础工程施工质量验收法律规范》GB50202- 国家《建筑结构荷载法律规范》GB50009- 国家《混凝土结构工程施工质量验收法律规范》GB50204- 地方《混凝土结构工程施工质量验收规程》DBJ 01-82- 行业《砼泵送施工技术规程》JGJ/T10-95行业《建筑机械使用安全技术规程》JGJ33- 行业《建筑安装工程施工工艺规程》DBJ01-26- 地方《建筑构造通用图集》88J 系列2.工程概况2.1 建设工程概况北京****项目住宅楼工程, 位于北京市********, 总建筑面积14 ㎡, 由北京***产开发有限公司开发, 北京****计有限公司设计。*拟建物包括 5 栋地上 28 层, 地下 2 层的高层住宅板楼( 楼号为 1＃－3＃、 7＃、 8＃) ; 2 栋地上 2 层的配套商业楼( 楼号为 4＃、 5＃) 及一个纯地下车库。建筑±0.000 相对于绝对标高为 27.30m, 其中 5 栋高层板楼的基础垫层底标高为－8.08m,局部电梯井和集水坑基础垫层底标高分别为－10.18m 和－11.68m; 车库基层底板底标高为－7.92m。序号项 目内 容1工程名称北京****项目住宅楼工程2地理位置北京市***下载后可任意编辑3建设单位北京***产开发有限公司4设计单位北京***建筑工程设计有限公司5勘察单位北京**勘察设计讨论院6监督单位北京市朝阳区建设工程质量监督站7监理单位北京***建设监理有限公司北京**建设建监理有限公司8施工总包中国建筑****9建筑功能住宅楼10合同质量目标合格11合同承包范围土建工程、 机电工程2.2 底板概况本工程基础设计为钢筋混凝土平板式筏基。其中, 1、 2、 3、 7、 8、 号楼筏基下采纳 CFG 桩, 基础底板厚 1000mm, 为大致积混凝土, 基础底板顶标高为-6.92m, 局部基坑最深处达-10.52 m。底板采纳抗渗混凝土强度等级 C30, 抗渗等级为 P8。4、 5 号楼及地下车库筏基下为天然地基, 基础底板厚 450～550mm 不等, 基础底板顶标高为-7.4 m; -9m。底板采纳抗渗混凝土强度等级 C35, 抗渗等级为 P8。地下室底板厚度改变处采纳 45 或60 度角...
