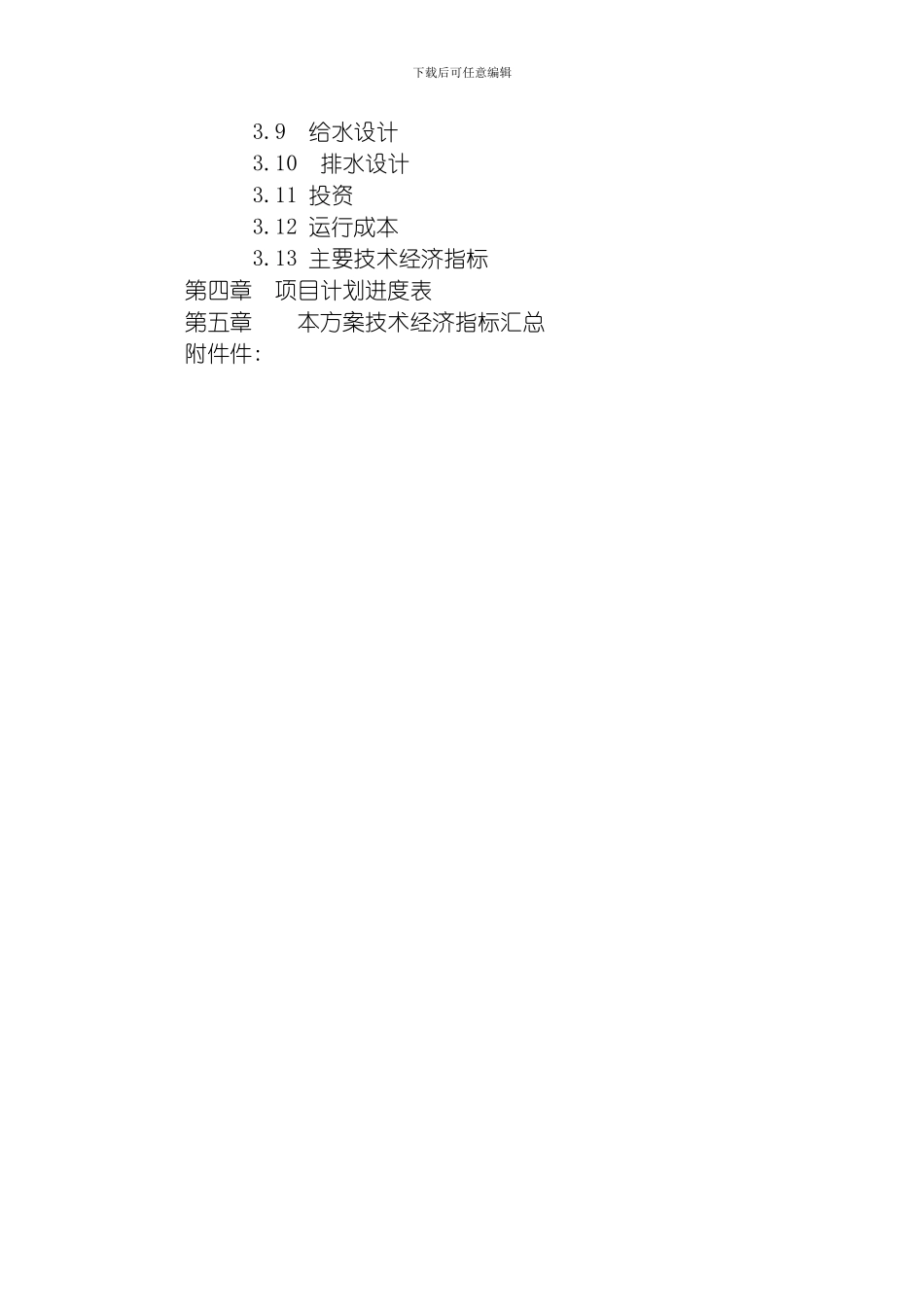

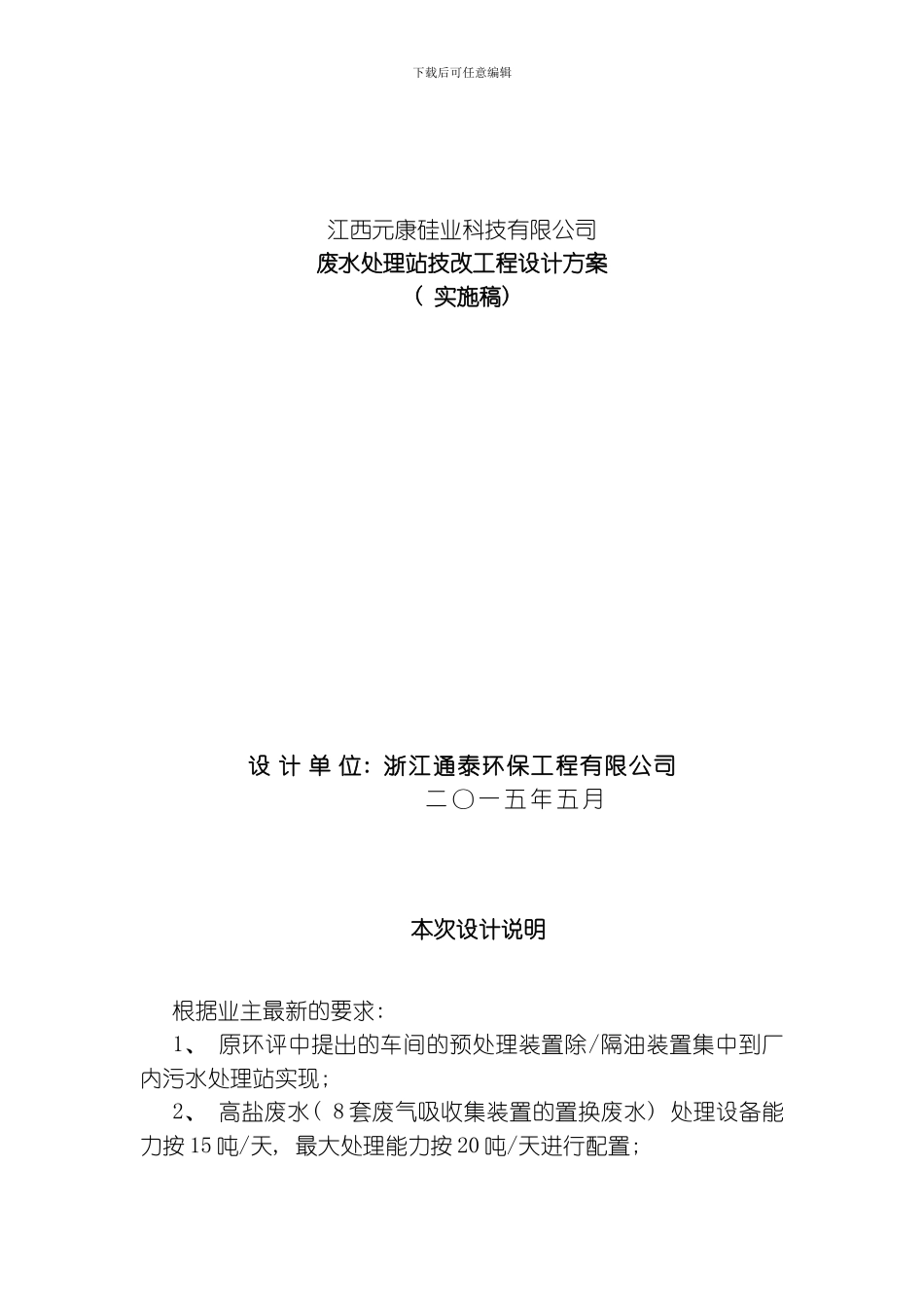

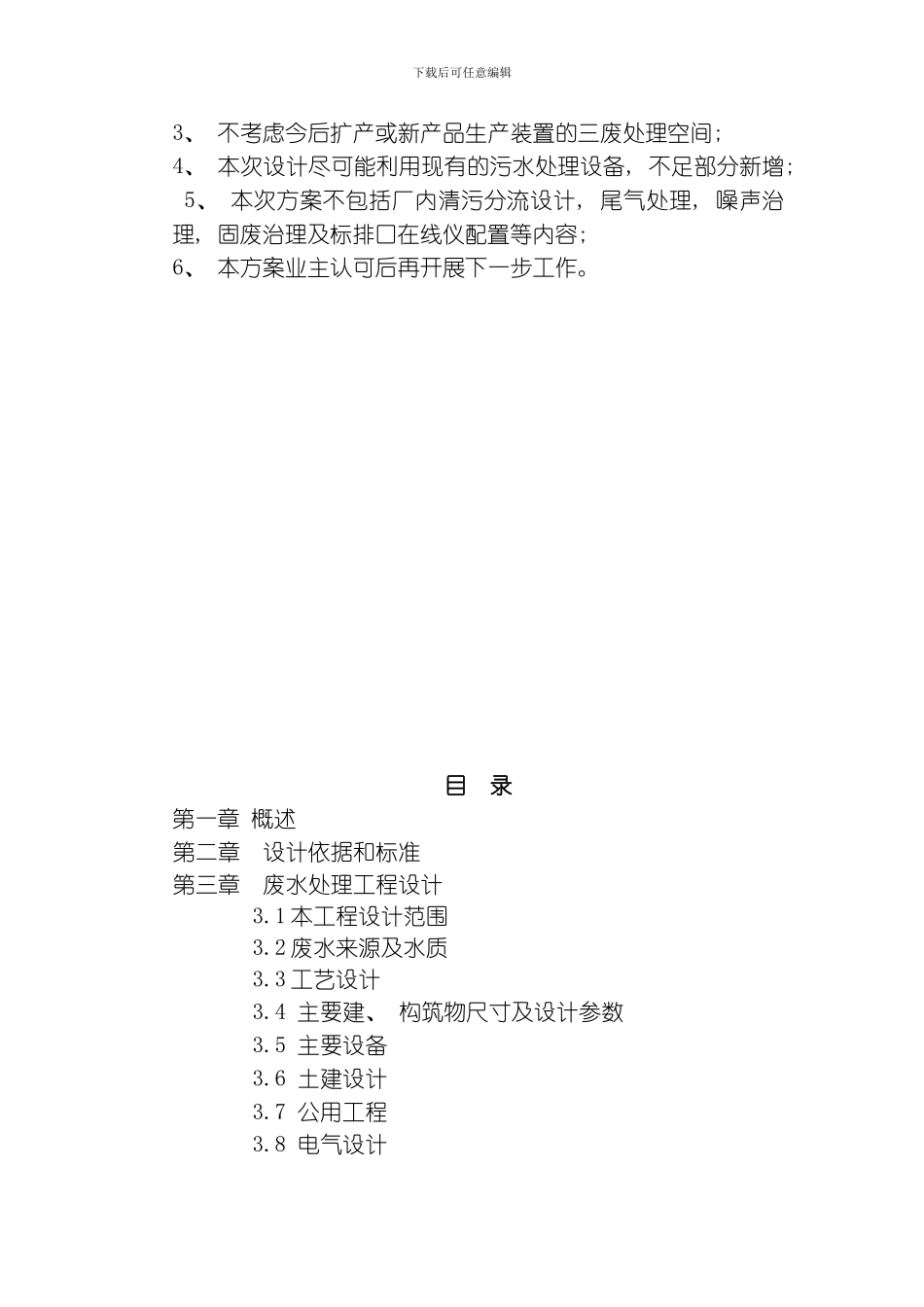

下载后可任意编辑江西元康硅业科技有限公司废水处理站技改工程设计方案( 实施稿) 设 计 单 位: 浙江通泰环保工程有限公司 二 〇 一 五 年 五 月本次设计说明根据业主最新的要求: 1、 原环评中提出的车间的预处理装置除/隔油装置集中到厂内污水处理站实现; 2、 高盐废水( 8 套废气吸收集装置的置换废水) 处理设备能力按 15 吨/天, 最大处理能力按 20 吨/天进行配置; 下载后可任意编辑3、 不考虑今后扩产或新产品生产装置的三废处理空间; 4、 本次设计尽可能利用现有的污水处理设备, 不足部分新增; 5、 本次方案不包括厂内清污分流设计, 尾气处理, 噪声治理, 固废治理及标排口在线仪配置等内容; 6、 本方案业主认可后再开展下一步工作。目 录第一章 概述第二章 设计依据和标准第三章 废水处理工程设计3.1 本工程设计范围3.2 废水来源及水质3.3 工艺设计3.4 主要建、 构筑物尺寸及设计参数3.5 主要设备3.6 土建设计3.7 公用工程3.8 电气设计下载后可任意编辑3.9 给水设计3.10 排水设计3.11 投资3.12 运行成本3.13 主要技术经济指标第四章 项目计划进度表第五章 本方案技术经济指标汇总附件件: 下载后可任意编辑总说明1、本项目产污来源及强度: 见业主提供的污水水量、 水质等参数。2、材料选择: 污水收集总管及源头支管采纳钢衬管、 业主完成; 新建污水处理设备之间的联接管根据中性或碱性水质采纳碳钢管、 酸性水质采纳 PP 管; 3、 设备配置: 所有泵、 铁碳塔、 芬顿氧化罐根据一开一备进行配置。下载后可任意编辑20t/d 高盐废水处理工程方案设计一、设计处理能力: 20t/d; 二、处理方式: 总管收集→三格静止脱油→破乳气浮脱油→缓存罐( 即芬顿罐) →铁碳微电解→芬顿氧化→沉淀排水( 含污泥脱水) ; 微电解塔采纳间歇处理方式( 以芬顿罐为循环罐) , 每天循环处理 3 小时、 每批处理 20 吨; 芬顿氧化每天处理 1批、 每批用时 3 小时、 每批处理 20 吨; 三、处理标准: 该套预处理装置出水达到, COD≤100 mg/L、 中性; 四、处理流程: 下载后可任意编辑设备材料一览表下载后可任意编辑序号名称规格型号台数备注1收集总管与管架业主按排2三格静止分油槽宽2500×长6000×高18001 台PP材料、 内部分三格( 3:2:1) , 每格正面设观察视镜, 顶部设移动人孔,第一格设进水分配管防止扰动, 上设排油管阀、 下设排净阀3破乳气浮脱油机处理能力4m3/...
