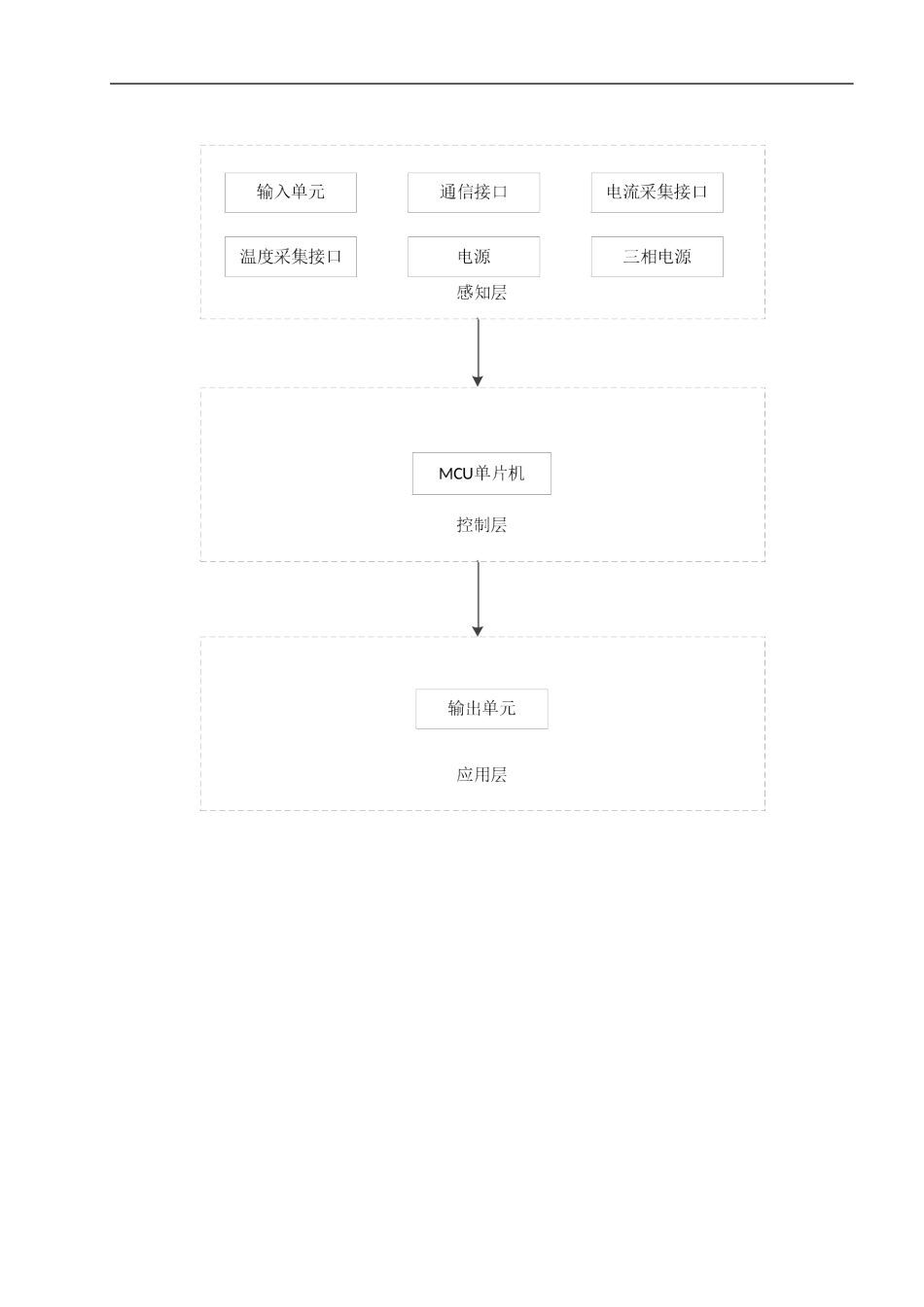

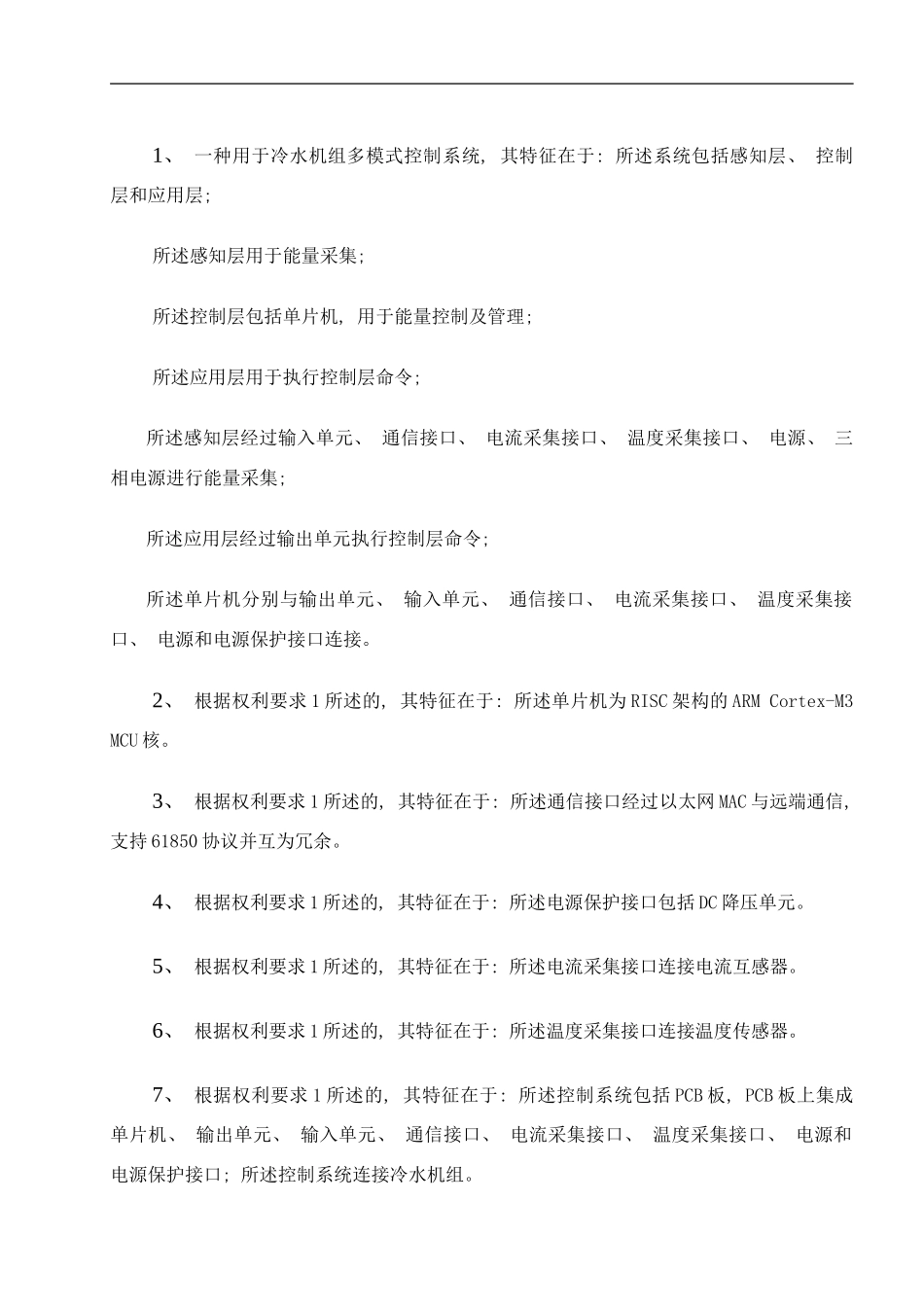

本有用新型涉及一种用于冷水机组多模式控制系统, 所述系统包括感知层、 控制层和应用层; 所述感知层用于能量采集; 所述控制层包括单片机, 用于能量控制及管理; 所述应用层用于执行控制层命令; 所述感知层经过输入单元、 通信接口、 电流采集接口、 温度采集接口、 电源、 三相电源进行能量采集; 所述应用层经过输出单元执行控制层命令; 所述单片机分别与输出单元、 输入单元、 通信接口、 电流采集接口、 温度采集接口、 电源和电源保护接口连接。本有用新型的有益效果为: 本有用新型实现对冷水机组进行多模式控制, 简单方便, 在机组第一次开机时, 进行模式选择时, 经过选择不同的程序段实现不同的控制功能。1、 一种用于冷水机组多模式控制系统, 其特征在于: 所述系统包括感知层、 控制层和应用层; 所述感知层用于能量采集; 所述控制层包括单片机, 用于能量控制及管理; 所述应用层用于执行控制层命令; 所述感知层经过输入单元、 通信接口、 电流采集接口、 温度采集接口、 电源、 三相电源进行能量采集; 所述应用层经过输出单元执行控制层命令; 所述单片机分别与输出单元、 输入单元、 通信接口、 电流采集接口、 温度采集接口、 电源和电源保护接口连接。2、 根据权利要求 1 所述的, 其特征在于: 所述单片机为 RISC 架构的 ARM Cortex-M3 MCU 核。3、 根据权利要求 1 所述的, 其特征在于: 所述通信接口经过以太网 MAC 与远端通信, 支持 61850 协议并互为冗余。4、 根据权利要求 1 所述的, 其特征在于: 所述电源保护接口包括 DC 降压单元。5、 根据权利要求 1 所述的, 其特征在于: 所述电流采集接口连接电流互感器。6、 根据权利要求 1 所述的, 其特征在于: 所述温度采集接口连接温度传感器。7、 根据权利要求 1 所述的, 其特征在于: 所述控制系统包括 PCB 板, PCB 板上集成单片机、 输出单元、 输入单元、 通信接口、 电流采集接口、 温度采集接口、 电源和电源保护接口; 所述控制系统连接冷水机组。下载后可任意编辑8、 根据权利要求 1 所述的, 其特征在于: 所述电源与变压器连接, 传输市电。9、 根据权利要求 1 所述的, 其特征在于: 所述三相电源与三相电连接, PCB 板内设电源保护接口。10、 根据权利要求 1 所述的, 其特征在于: 所述控制系统包括 5 寸 VGA 彩色触摸屏, 用于直观的反应机组运行情况。一种用于冷...
