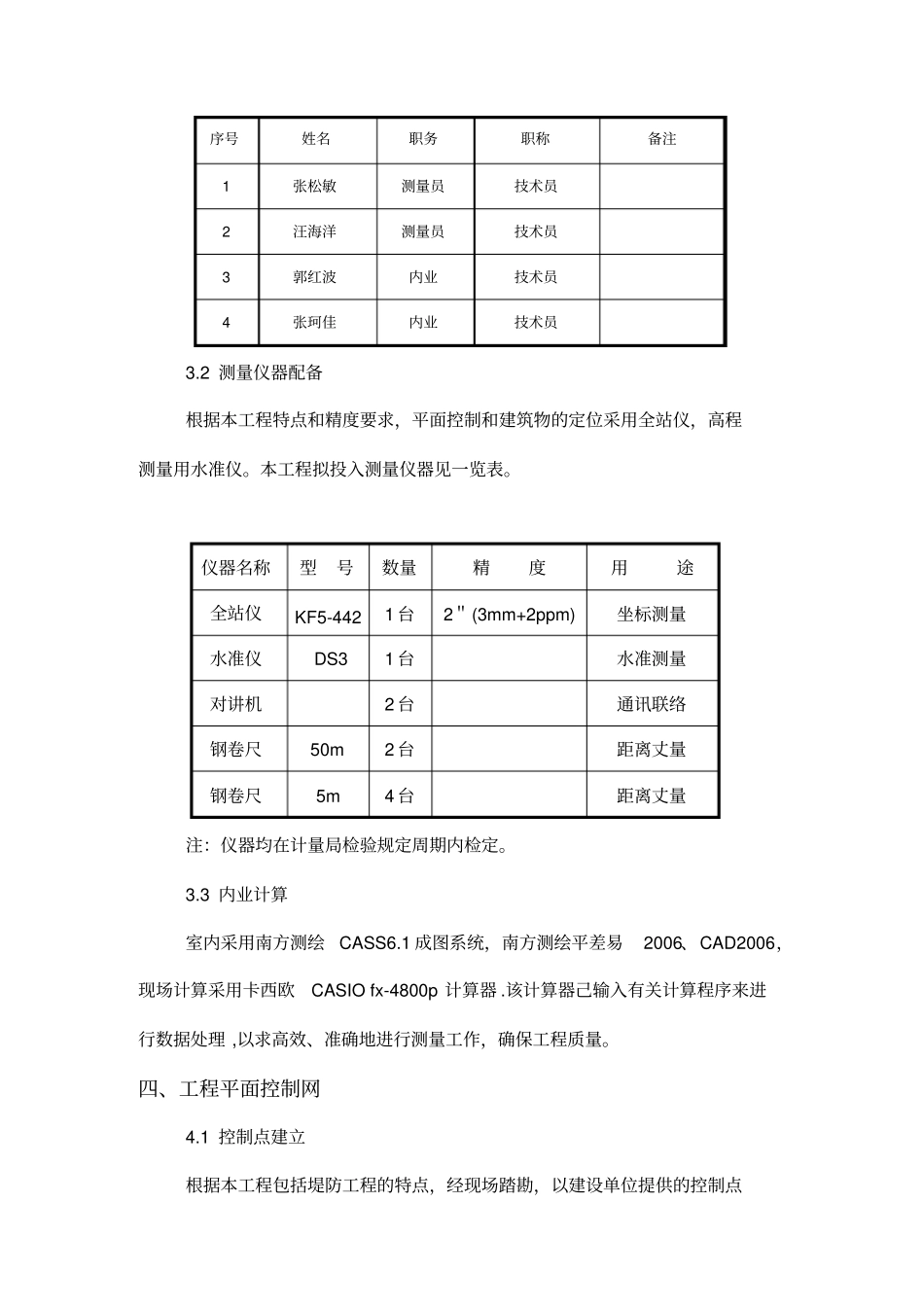

王屋山封门口园区基础设施建设项目东岸护坡工程测量施工方案编制：审核：审批：洛阳金黄河水利工程有限公司2009 年 11 月 1 日一、概述1.1 工程概况本工程为王屋山—黛眉山世界地质公园王屋山部分封门口园区基础设施建设项目（一标段： 逢石河东岸护坡） 工程。建设地点： 济源市下冶镇。 建设规模：砌筑面积 11.3万㎡，土方 9.3 万 m3。1.2 测量工作内容及特点本工程施工测量工作内容主要为平面控制网建立、工程碎部测量、 工程高程控制测量、工程沉降观测。建设单位提供了五个坐标控制点。各个控制点高差起伏大，地形复杂，给测量工作带来一定的难度。施工测量是本工程施工的一大难点和重点。二、技术依据2.1 工程依据⑴郑州市市政工程勘测设计研究院建筑园林分院设计的本工程施工图纸。⑵ 本工程《施工组织设计》 。⑶ 设计单位提供的控制点。2.2 相关规范《工程测量规范》 GB50026-2007。《建筑变形测量规范》JGJ 8-2007 三、准备工作3.1 人员配备为了确保本工程测量全面、 有序开展， 投入以下测量人员组成本工程施工测量队。序号姓名职务职称备注1 张松敏测量员技术员2 汪海洋测量员技术员3 郭红波内业技术员4 张珂佳内业技术员3.2 测量仪器配备根据本工程特点和精度要求，平面控制和建筑物的定位采用全站仪，高程测量用水准仪。本工程拟投入测量仪器见一览表。仪器名称型号数量精度用途全站仪KF5-442 1 台2＂(3mm+2ppm) 坐标测量水准仪DS3 1 台水准测量对讲机2 台通讯联络钢卷尺50m 2 台距离丈量钢卷尺5m 4 台距离丈量注：仪器均在计量局检验规定周期内检定。3.3 内业计算室内采用南方测绘CASS6.1 成图系统，南方测绘平差易2006、CAD2006，现场计算采用卡西欧CASIO fx-4800p 计算器 .该计算器己输入有关计算程序来进行数据处理 ,以求高效、准确地进行测量工作，确保工程质量。四、工程平面控制网4.1 控制点建立根据本工程包括堤防工程的特点，经现场踏勘，以建设单位提供的控制点为高级控制点， 建立附合导线平面控制网作为加密控制点满足施工测量要求，在此基础上进行各项工程的定位和细部测量。根据堤防工程的外形以及视线情况，在结构外设置控制网点。控制网点必须留在便于施工复测而又不易破坏的地方，必要时可用混凝土包裹以防施工中扰动网点，造成测量误差。控制点埋设至少7 天后方可进行施测。4.2 平面导线控制测设⑴ 根据本工程的特点， 主要建筑物为线性， 结合业主单位所...
