王浩开题报告一款过压欠压保护电路方案

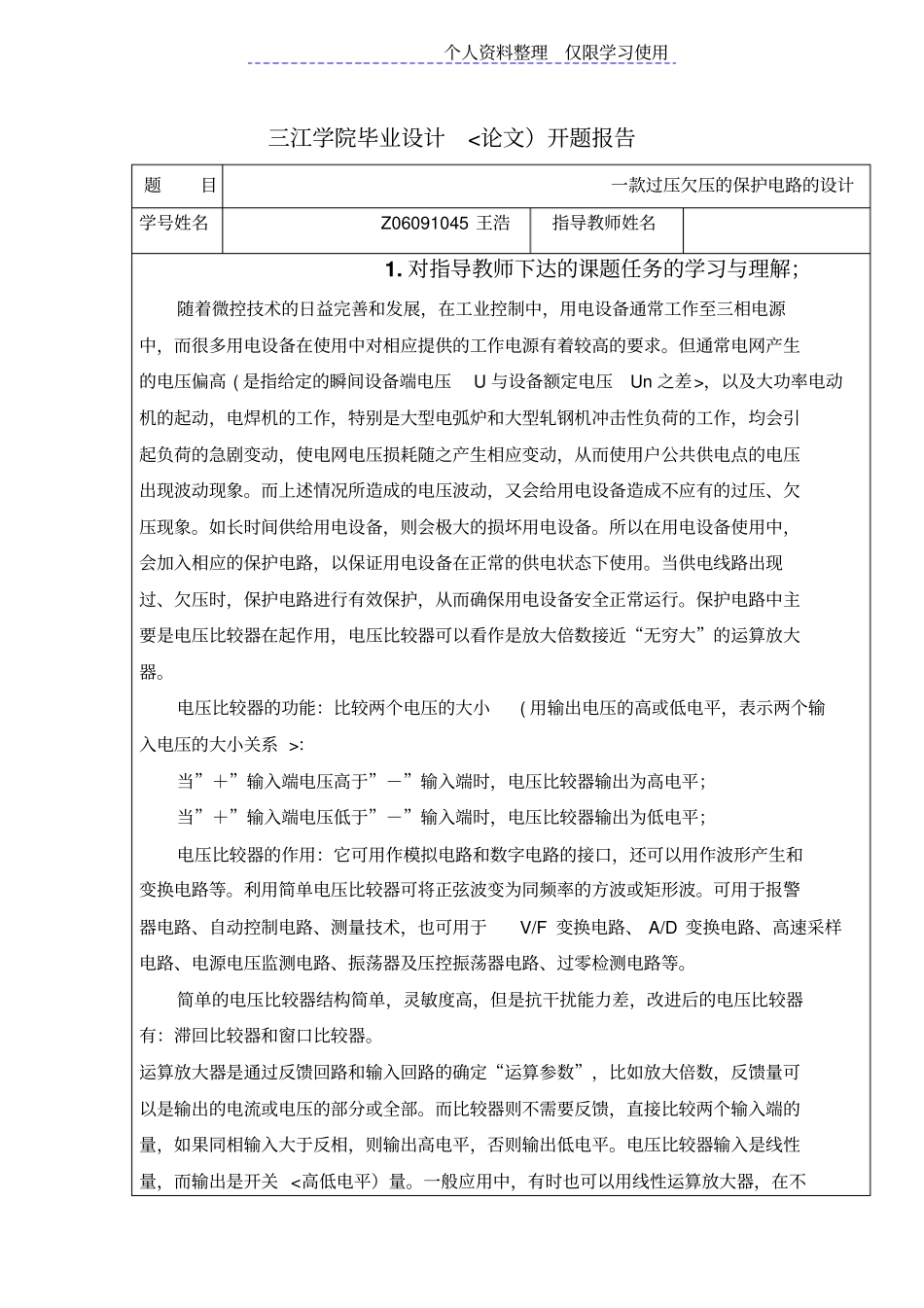

王浩开题报告一款过压欠压保护电路方案_第1页
1/8

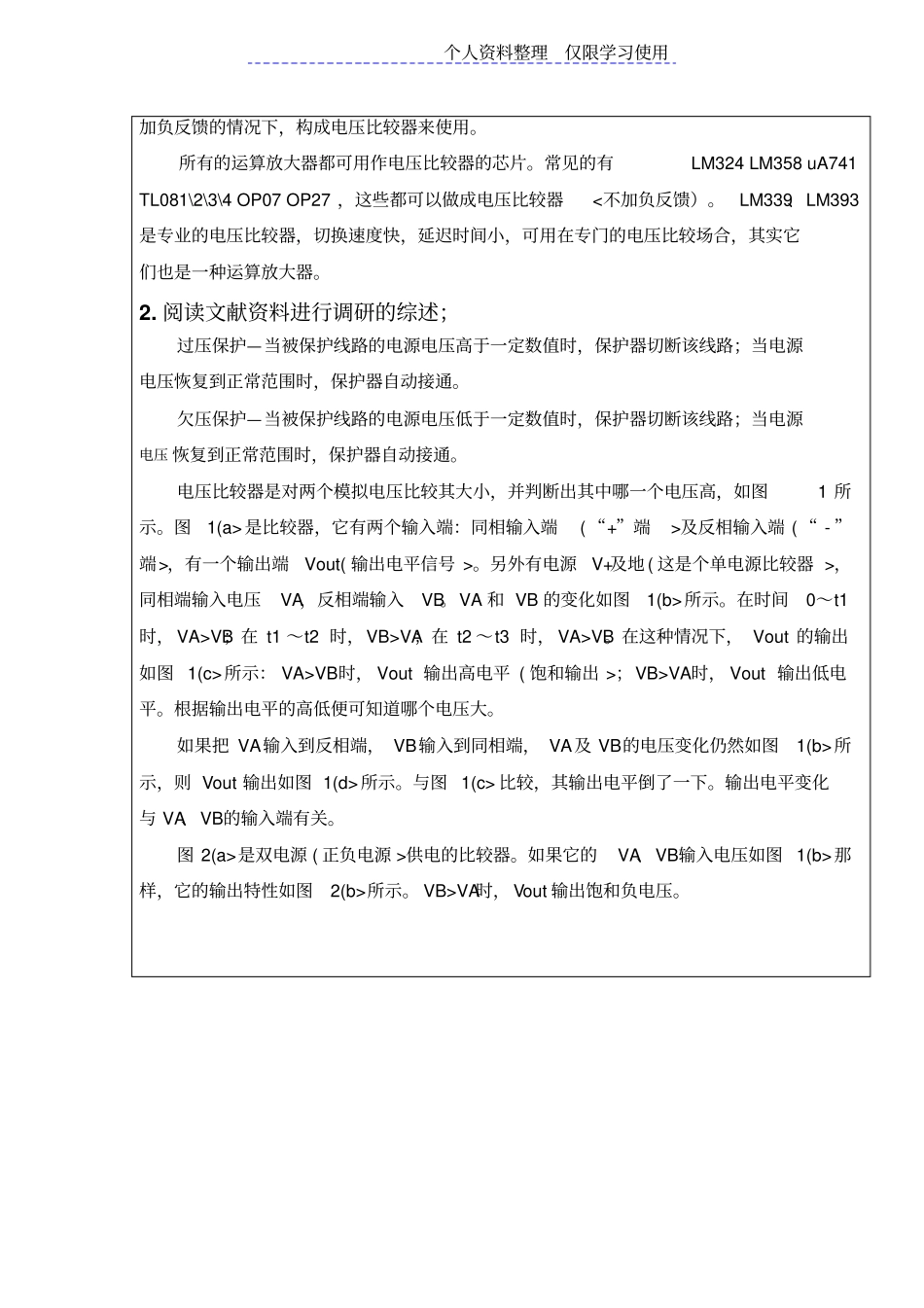

王浩开题报告一款过压欠压保护电路方案_第2页
2/8

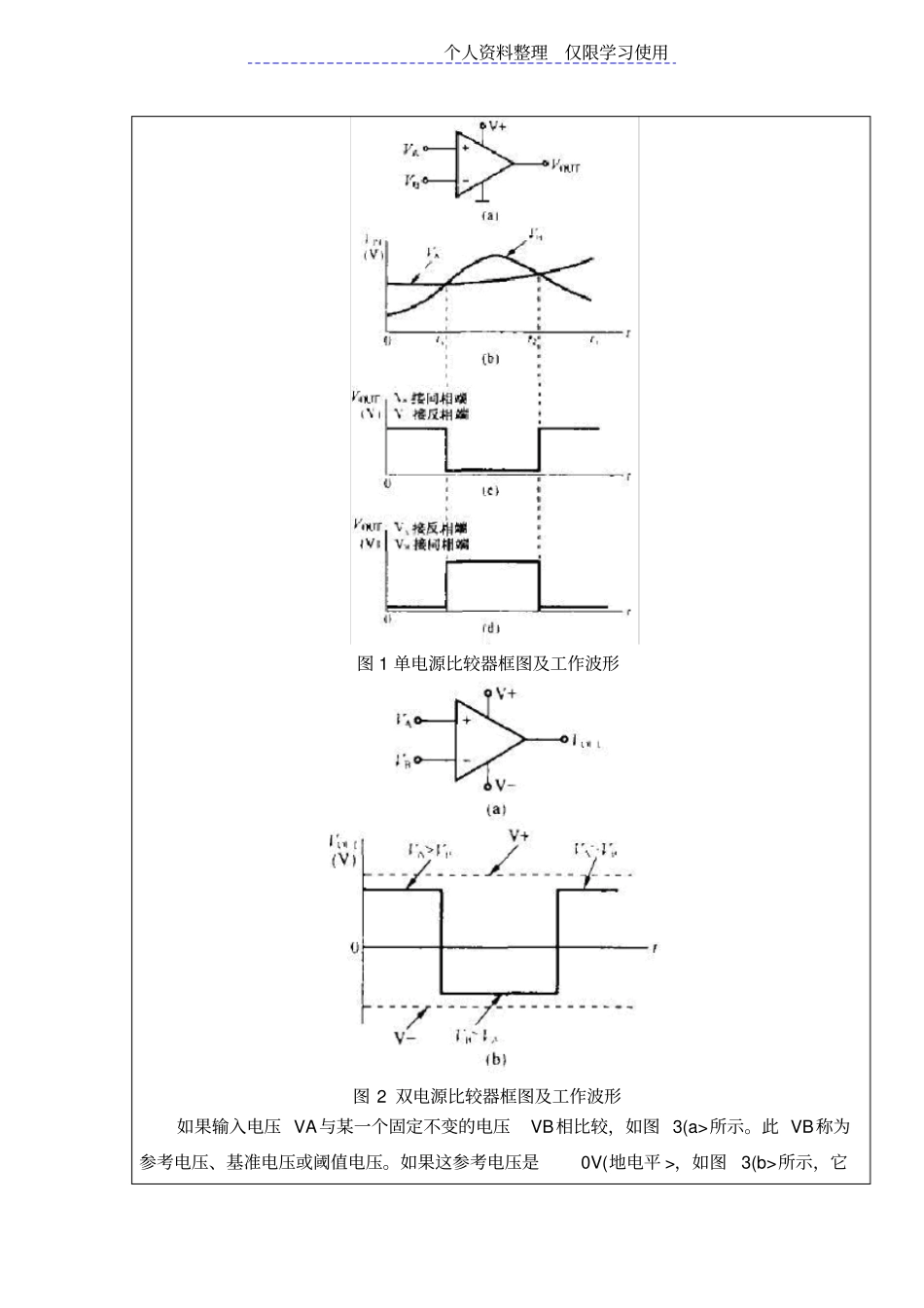

王浩开题报告一款过压欠压保护电路方案_第3页
3/8
个人资料整理仅限学习使用三江学院毕业设计<论文)开题报告题目一款过压欠压的保护电路的设计学号姓名Z06091045 王浩指导教师姓名1. 对指导教师下达的课题任务的学习与理解;随着微控技术的日益完善和发展,在工业控制中,用电设备通常工作至三相电源中,而很多用电设备在使用中对相应提供的工作电源有着较高的要求。但通常电网产生的电压偏高 ( 是指给定的瞬间设备端电压U 与设备额定电压Un 之差>,以及大功率电动机的起动,电焊机的工作,特别是大型电弧炉和大型轧钢机冲击性负荷的工作,均会引起负荷的急剧变动,使电网电压损耗随之产生相应变动,从而使用户公共供电点的电压出现波动现象。而上述情况所造成的电压波动,又会给用电设备造成不应有的过压、欠压现象。如长时间供给用电设备,则会极大的损坏用电设备。所以在用电设备使用中,会加入相应的保护电路,以保证用电设备在正常的供电状态下使用。当供电线路出现过、欠压时,保护电路进行有效保护,从而确保用电设备安全正常运行。保护电路中主要是电压比较器在起作用,电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。电压比较器的功能:比较两个电压的大小( 用输出电压的高或低电平,表示两个输入电压的大小关系 >:当”+”输入端电压高于”-”输入端时,电压比较器输出为高电平;当”+”输入端电压低于”-”输入端时,电压比较器输出为低电平;电压比较器的作用:它可用作模拟电路和数字电路的接口,还可以用作波形产生和变换电路等。利用简单电压比较器可将正弦波变为同频率的方波或矩形波。可用于报警器电路、自动控制电路、测量技术,也可用于V/F 变换电路、 A/D 变换电路、高速采样电路、电源电压监测电路、振荡器及压控振荡器电路、过零检测电路等。简单的电压比较器结构简单,灵敏度高,但是抗干扰能力差,改进后的电压比较器有:滞回比较器和窗口比较器。运算放大器是通过反馈回路和输入回路的确定“运算参数”,比如放大倍数,反馈量可以是输出的电流或电压的部分或全部。而比较器则不需要反馈,直接比较两个输入端的量,如果同相输入大于反相,则输出高电平,否则输出低电平。电压比较器输入是线性量,而输出是开关 <高低电平)量。一般应用中,有时也可以用线性运算放大器,在不个人资料整理仅限学习使用加负反馈的情况下,构成电压比较器来使用。所有的运算放大器都可用作电压比较器的芯片。常见的有LM324 LM358 uA741 TL081\2\3\4 OP07 OP2...
