建筑工程施工标准化做法防水工程模板

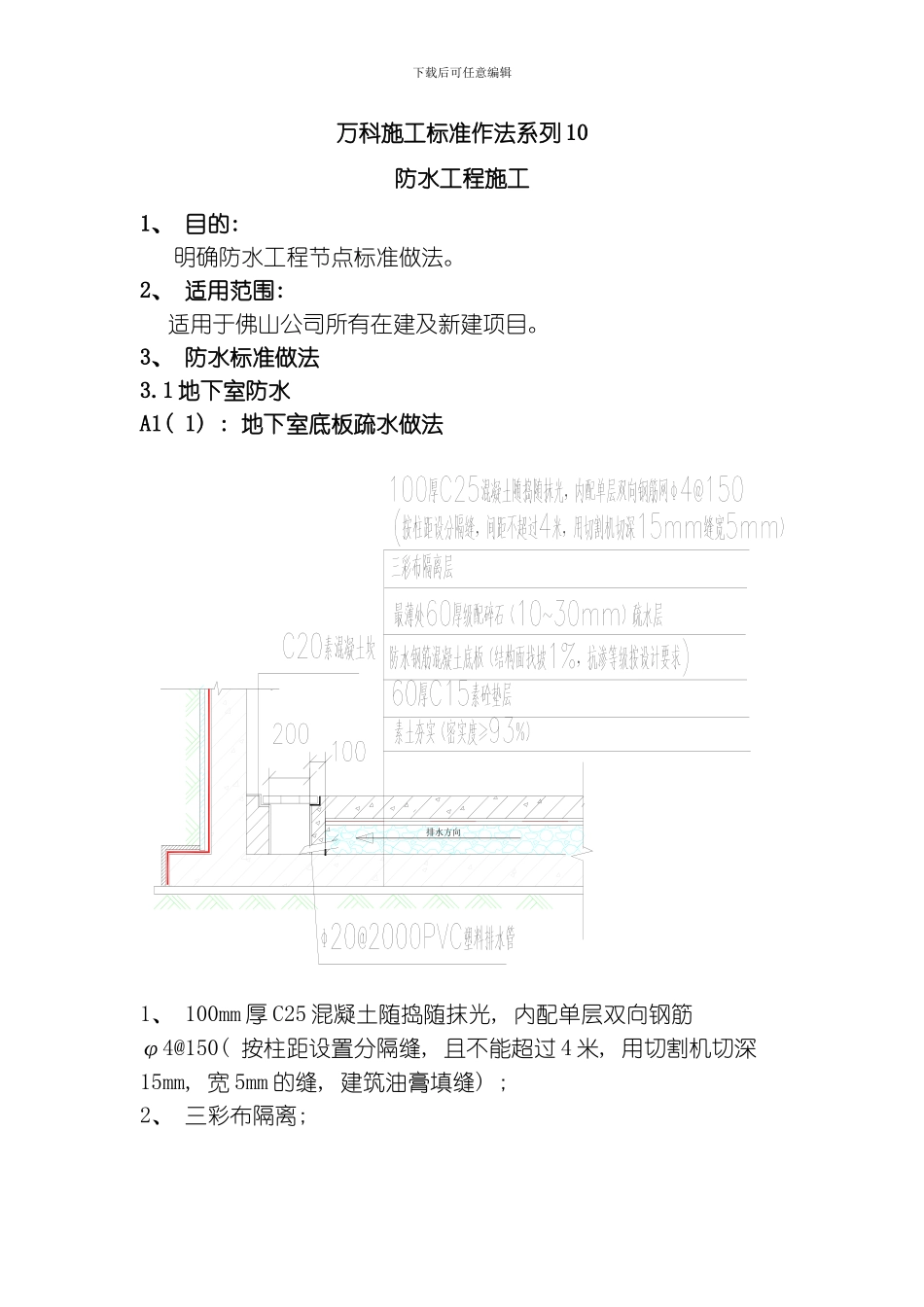

下载后可任意编辑万科施工标准作法系列 10防水工程施工1、 目的: 明确防水工程节点标准做法。2、 适用范围: 适用于佛山公司所有在建及新建项目。3、 防水标准做法3.1 地下室防水A1( 1) : 地下室底板疏水做法1、 100mm 厚 C25 混凝土随捣随抹光, 内配单层双向钢筋φ4@150( 按柱距设置分隔缝, 且不能超过 4 米, 用切割机切深15mm, 宽 5mm 的缝, 建筑油膏填缝) ; 2、 三彩布隔离; 排水方向下载后可任意编辑3、 最薄处 60mm 厚级配碎石( 10-30mm) 疏水层, 每隔 2 米设置d20 的排水管; 4、 防水钢筋混凝土底板( 结构找坡 1%, 随捣随收光, 抗渗等级按设计要求) 5、 60mm 厚 C15 素混凝土垫层; 6、 素土夯实( 密实度≥93%) A1( 2) : 地下室底板疏水做法1、 100mm 厚 C25 混凝土随捣随抹光, 内配单层双向钢筋φ4@150( 按柱距设置分隔缝, 且不能超过 4 米, 用切割机切深15mm, 宽 5mm 的缝, 建筑油膏填缝) ; 2、 25mm 厚疏水板, 搭接不少于 100mm, 接缝处采纳无纺布两边各 100mm; 下载后可任意编辑3、 防水钢筋混凝土底板( 结构找坡 1%, 随捣随收光, 抗渗等级按设计要求) 4、 60mm 厚 C15 素混凝土垫层; 5、 素土夯实( 密实度≥93%) A2: 负二层地下室顶板做法1、 100mm 厚 C25 混凝土随捣随抹光, 内配单层双向钢筋网 φ4排水方向下载后可任意编辑＠150mm, 坡向排水明沟( 明沟尺寸 200mm 宽 100mm 深) , 排水明沟坡向集水井; 按柱距设伸缩缝, 间距不超过 4 米, 用切割机切深 15mm、 宽 5mm 缝, 建筑油膏填缝。2、 钢筋混凝土砼( 负二层结构顶板结构自找坡 1%; A3:地下室顶板防水标准做法下载后可任意编辑1、 回填土; 2、 三彩布( 120G/M2) ; 163.cn3、 20-25mm 高塑料疏水板; 4、 40mm 厚细石混凝土, 内配单层双向钢筋 φ4@150, 用切割机切深 15mm、 宽 5mm 缝, 间距不超过 4 米, 建筑油膏填缝。5、 4mm 厚 SBS 改性沥青防水卷材; 6、 抗渗钢筋混凝土( 结构与底板同向找坡 1%,随捣随收光, 抗渗等级按设计要求; A4( 1) :地下室外墙防水做法下载后可任意编辑1、 回填土; 2、 20mm 厚 1:2.5 水泥砂浆保护层( 超出地坪部分, 抹灰需挂20*20*1 镀锌钢丝网和扬砂) ; 3、 4mm 厚 SBS 改性沥青防水卷材, 高度超过室外完成面不小于500mm; 4、 自防水钢筋混凝土外墙( 抗渗等级按设计要...
