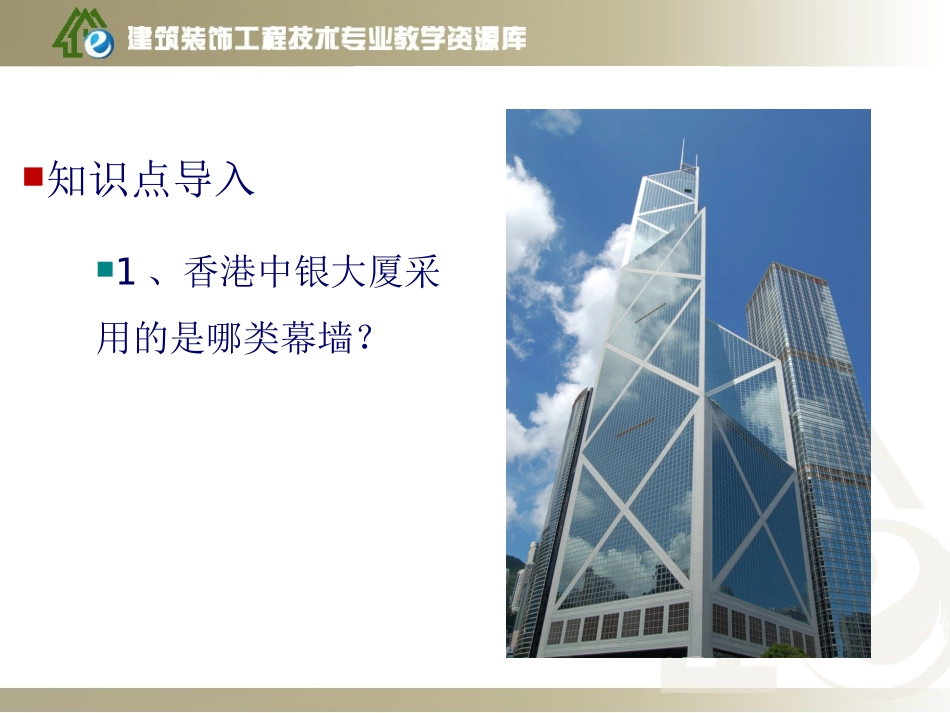

项目B、墙柱面装饰材料、构造与施工隐框式玻璃幕墙构造与施工知识主讲人:冯美宇知识点导入1、香港中银大厦采用的是哪类幕墙?2、什么是玻璃幕墙?悬挂于主体结构外侧,融围护功能和装饰功能于一体的外墙饰面。一、知识点导入3、什么是隐框式玻璃幕墙?金属框架完全不显露于面板外表面的框支承玻璃幕墙。一、知识点导入二、隐框式玻璃幕墙的构造组成立柱、横梁玻璃支撑结构体系面板三、隐框式玻璃幕墙构造铝角码立柱横梁预埋件连接件紧固件副框镀膜玻璃粘贴于副框柔性垫片四、隐框式玻璃幕墙的施工工艺流程0103060504施工人员进场02放线复检预埋件安装立柱偏差修正处理安装钢支座07支座校正、焊接紧固08避雷系统安装09安装横梁10安装玻璃板块111213防火材料安装嵌缝打胶自检、清洁、验收五、隐框式玻璃幕墙玻璃板块的安装六、隐框式玻璃幕墙质量检验隐框式玻璃幕墙安装的允许偏差和检验方法项次项次项目项目允许偏差允许偏差((mm)mm)检验方法检验方法11幕墙垂直度幕墙垂直度幕墙高度≤幕墙高度≤30m30m1010用经纬仪检查用经纬仪检查30m30m<<幕墙高度≤幕墙高度≤60m60m151560m60m<<幕墙高度≤幕墙高度≤90m90m2020幕墙高度>幕墙高度>90m90m252522幕墙水平度幕墙水平度层度≤层度≤3m3m33用水平仪检查用水平仪检查层高>层高>3m3m5533幕墙表面平整度幕墙表面平整度22用用2m2m靠尺和塞尺检查靠尺和塞尺检查44板材立面垂直度板材立面垂直度22用垂直检测尺检查用垂直检测尺检查55板材上沿水平度板材上沿水平度22用用1m1m水平尺和钢直尺检查水平尺和钢直尺检查66相邻板材板角错位相邻板材板角错位11用钢直尺检查用钢直尺检查77阳角方正阳角方正22用直角检测尺检查用直角检测尺检查88接缝直线度接缝直线度33拉拉5m5m线,不足线,不足5m5m拉通线,拉通线,用钢直尺检查用钢直尺检查99接缝高低差接缝高低差11用钢直尺和塞尺检查用钢直尺和塞尺检查1010接缝宽度接缝宽度11用钢直尺检查用钢直尺检查小结与作业重点:隐框式玻璃幕墙的构造组成难点:隐框式玻璃幕墙玻璃板块的安装小结与作业作业:自选一隐框式玻璃幕墙建筑,观察其立柱与横梁连接的构造,并画出节点详图。Thankyou.谢谢
