环境工程给排水工程剖析

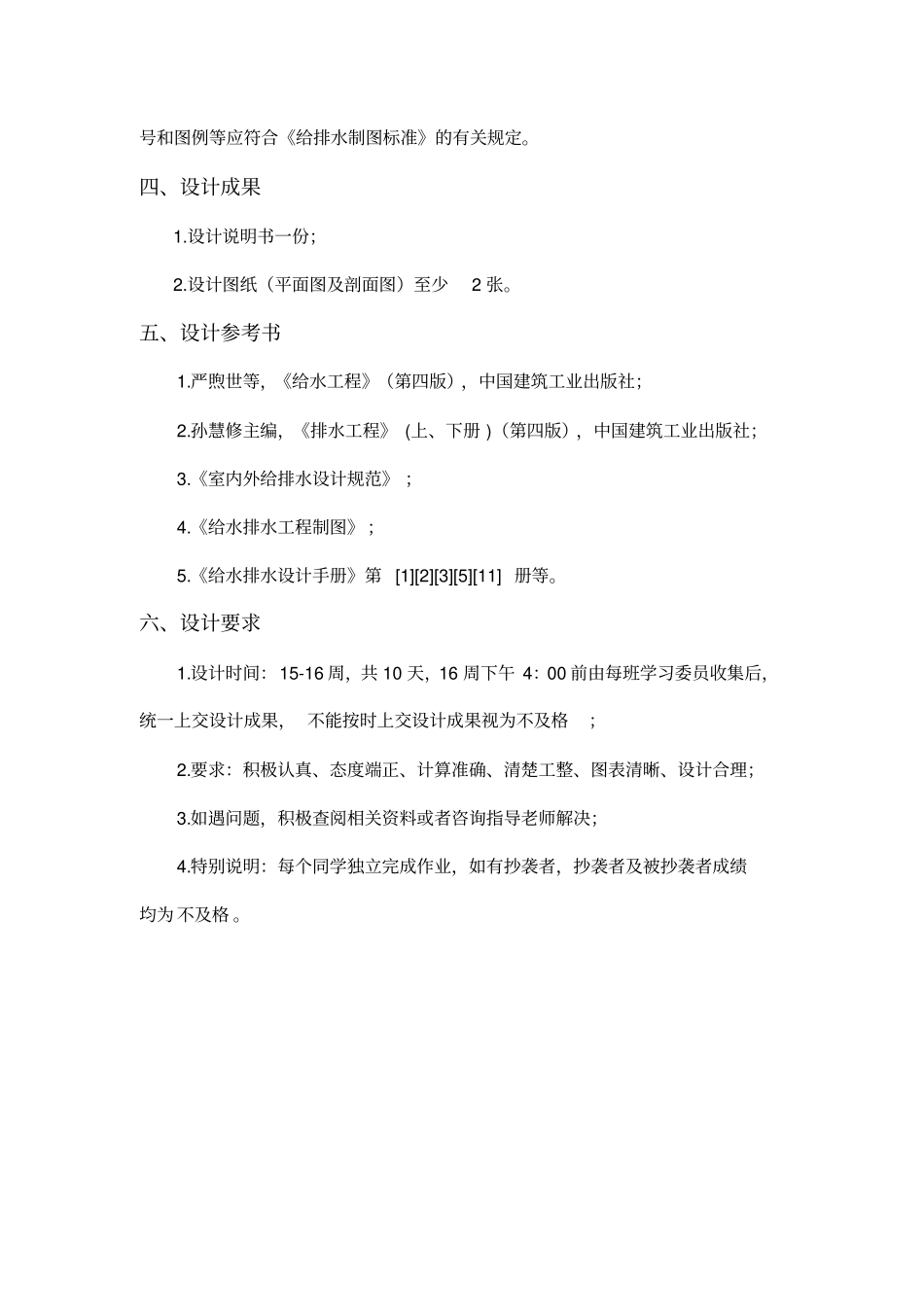

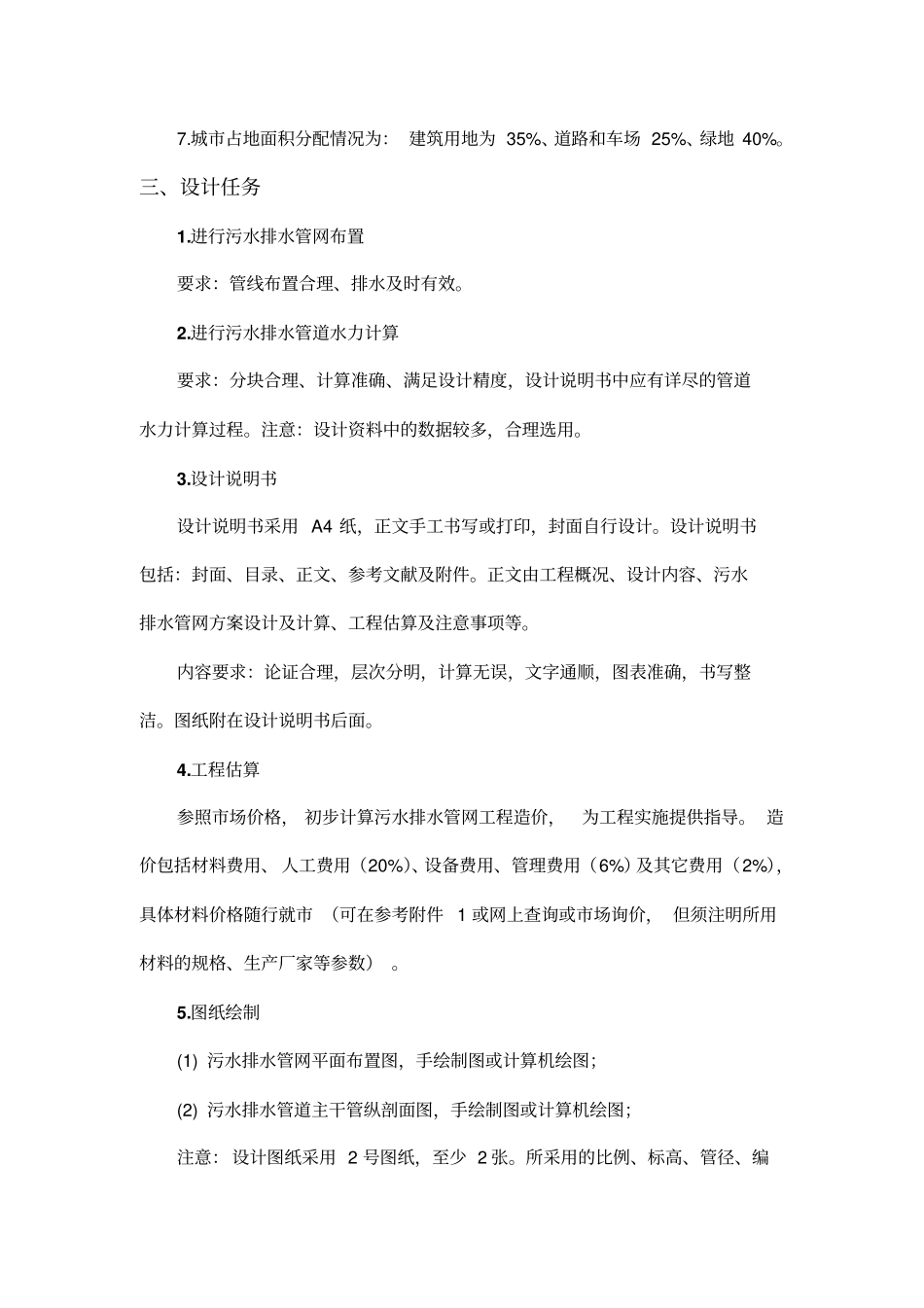

《给排水工程 》课程设计—— 城市给排水管网设计一、设计目的为巩固与运用课堂教学所学习的基本理论与基础知识，掌握给排水工程设计所需的资料及其应用方法， 熟悉设计步骤与相关的设计内容，学会准确运用工程语言表达工程思想和设计规范的能力，培养学生运用设计手册、 样本与参考资料的能力，提高学生分析问题与解决问题的能力，特进行《给排水工程》 课程设计。二、设计资料1.某城市平面图现有比例为 1：10000 的某城市平面图一张，如附图。设计区域如图所示，包括企业甲和企业乙，地形如图中等高线所示（不明处按内差法进行处理）。2.城市人口密度城市人口密度为 1000 人/ha； 居住区室内均有给排水卫生设备和淋浴设备，最高建筑物的设计层数为6 层，城市生活污水定额为300 L/cap.d。3.工业企业的生产排水城市现有两个工业企业， 企业甲和企业乙的工业废水为用水量的90%。排水设计流量为： Q 甲=78.27L/s；Q 乙=34.14L/s。4.河流常水位 120.00 m。5.该城市冰冻线深度为0.8 m；地下水位埋深平均为2.0 m；土壤为砂质黏土；主要马路均为沥青铺设。6.暴雨设计重现期为一年，地面集水时间t1为 10 min；该城市的暴雨强度公式为：8.0)60.12()lg67.01(5.2734tPq。7.城市占地面积分配情况为： 建筑用地为 35%、道路和车场 25%、绿地 40%。三、设计任务1.进行污水排水管网布置要求：管线布置合理、排水及时有效。2.进行污水排水管道水力计算要求：分块合理、计算准确、满足设计精度，设计说明书中应有详尽的管道水力计算过程。注意：设计资料中的数据较多，合理选用。3.设计说明书设计说明书采用 A4 纸，正文手工书写或打印，封面自行设计。设计说明书包括：封面、目录、正文、参考文献及附件。正文由工程概况、设计内容、污水排水管网方案设计及计算、工程估算及注意事项等。内容要求：论证合理，层次分明，计算无误，文字通顺，图表准确，书写整洁。图纸附在设计说明书后面。4.工程估算参照市场价格， 初步计算污水排水管网工程造价，为工程实施提供指导。 造价包括材料费用、 人工费用（20%）、设备费用、管理费用（6%）及其它费用（2%），具体材料价格随行就市 （可在参考附件 1 或网上查询或市场询价， 但须注明所用材料的规格、生产厂家等参数） 。5.图纸绘制(1) 污水排水管网平面布置图，手绘制图或计算机绘图；(2) 污水排水管道主干管纵剖面图，手绘制图或计算机绘图；注意： 设计图纸采用 2 号图纸，...
