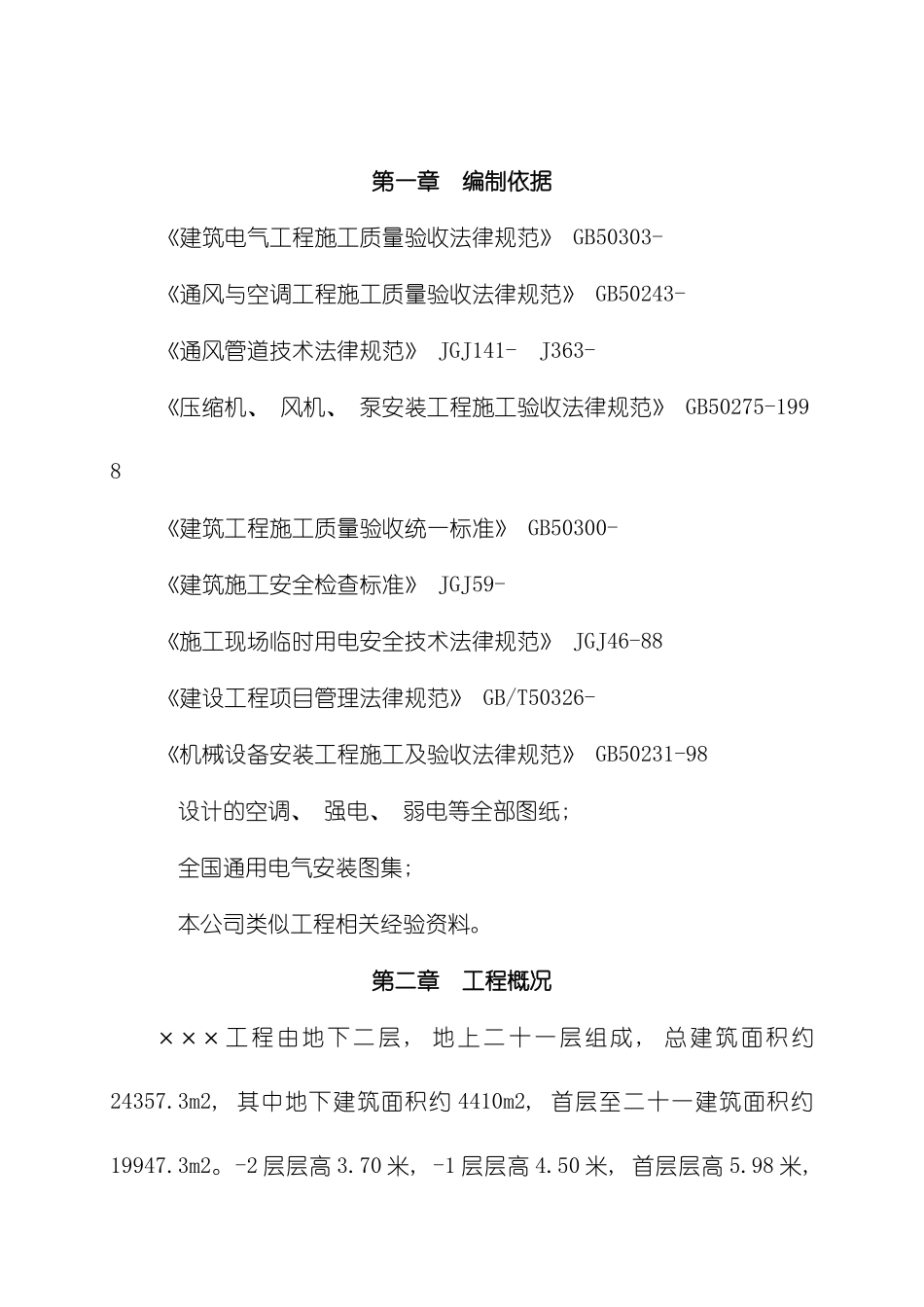

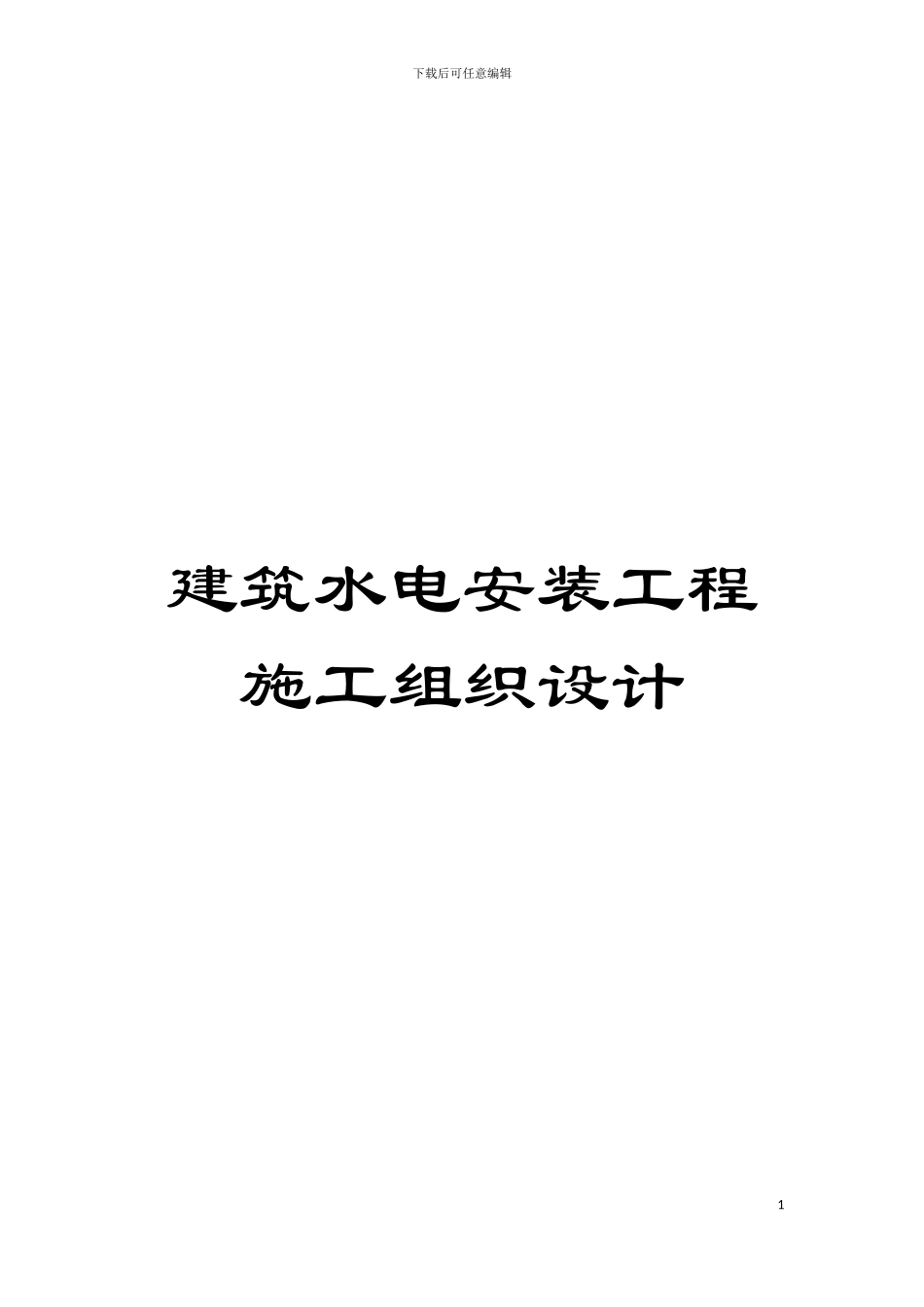

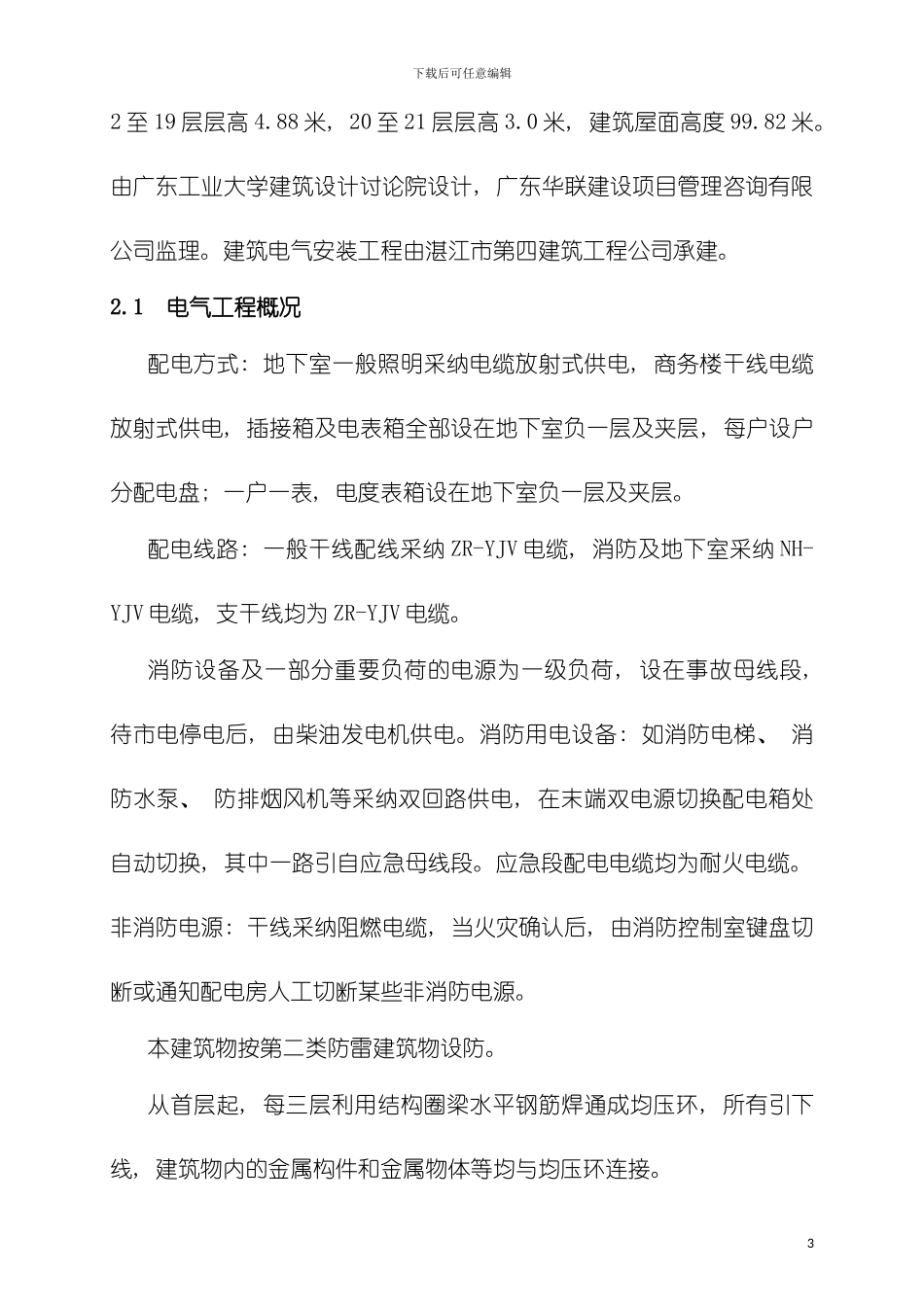

下载后可任意编辑建筑水电安装工程施工组织设计1第一章 编制依据《建筑电气工程施工质量验收法律规范》 GB50303- 《通风与空调工程施工质量验收法律规范》 GB50243- 《通风管道技术法律规范》 JGJ141- J363- 《压缩机、 风机、 泵安装工程施工验收法律规范》 GB50275-1998《建筑工程施工质量验收统一标准》 GB50300- 《建筑施工安全检查标准》 JGJ59- 《施工现场临时用电安全技术法律规范》 JGJ46-88 《建设工程项目管理法律规范》 GB/T50326- 《机械设备安装工程施工及验收法律规范》 GB50231-98 设计的空调、 强电、 弱电等全部图纸; 全国通用电气安装图集; 本公司类似工程相关经验资料。第二章 工程概况×××工程由地下二层, 地上二十一层组成, 总建筑面积约24357.3m2, 其中地下建筑面积约 4410m2, 首层至二十一建筑面积约19947.3m2。-2 层层高 3.70 米, -1 层层高 4.50 米, 首层层高 5.98 米, 下载后可任意编辑2 至 19 层层高 4.88 米, 20 至 21 层层高 3.0 米, 建筑屋面高度 99.82 米。由广东工业大学建筑设计讨论院设计, 广东华联建设项目管理咨询有限公司监理。建筑电气安装工程由湛江市第四建筑工程公司承建。2.1 电气工程概况配电方式: 地下室一般照明采纳电缆放射式供电, 商务楼干线电缆放射式供电, 插接箱及电表箱全部设在地下室负一层及夹层, 每户设户分配电盘; 一户一表, 电度表箱设在地下室负一层及夹层。配电线路: 一般干线配线采纳 ZR-YJV 电缆, 消防及地下室采纳 NH-YJV 电缆, 支干线均为 ZR-YJV 电缆。消防设备及一部分重要负荷的电源为一级负荷, 设在事故母线段, 待市电停电后, 由柴油发电机供电。消防用电设备: 如消防电梯、 消防水泵、 防排烟风机等采纳双回路供电, 在末端双电源切换配电箱处自动切换, 其中一路引自应急母线段。应急段配电电缆均为耐火电缆。非消防电源: 干线采纳阻燃电缆, 当火灾确认后, 由消防控制室键盘切断或通知配电房人工切断某些非消防电源。本建筑物按第二类防雷建筑物设防。从首层起, 每三层利用结构圈梁水平钢筋焊通成均压环, 所有引下线, 建筑物内的金属构件和金属物体等均与均压环连接。3下载后可任意编辑每套室内卫生间应做局部等电位联结。防雷接地、 电气接地、 信息系统接地及其它系统接地共用一个接地网, 综合接地电阻≦1 欧。2.2 空调通风工程概况工程内容主要包括通风管道制作安装、 防...
