几种探伤仪器的工作原理和工作方式VIP免费

几种探伤仪器的工作原理和工作方式_第1页
1/9
几种探伤仪器的工作原理和工作方式_第2页
2/9
几种探伤仪器的工作原理和工作方式_第3页
3/9

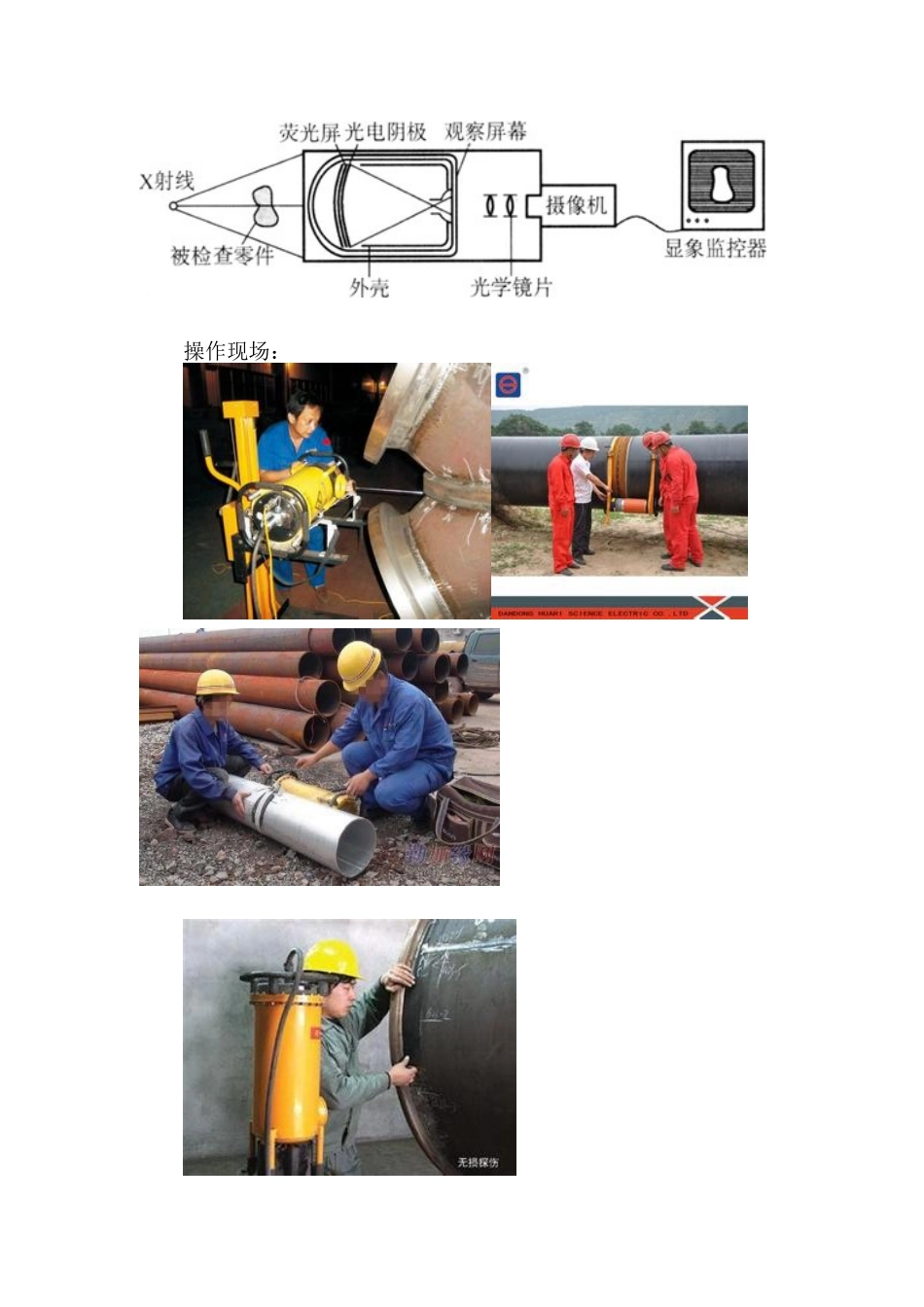

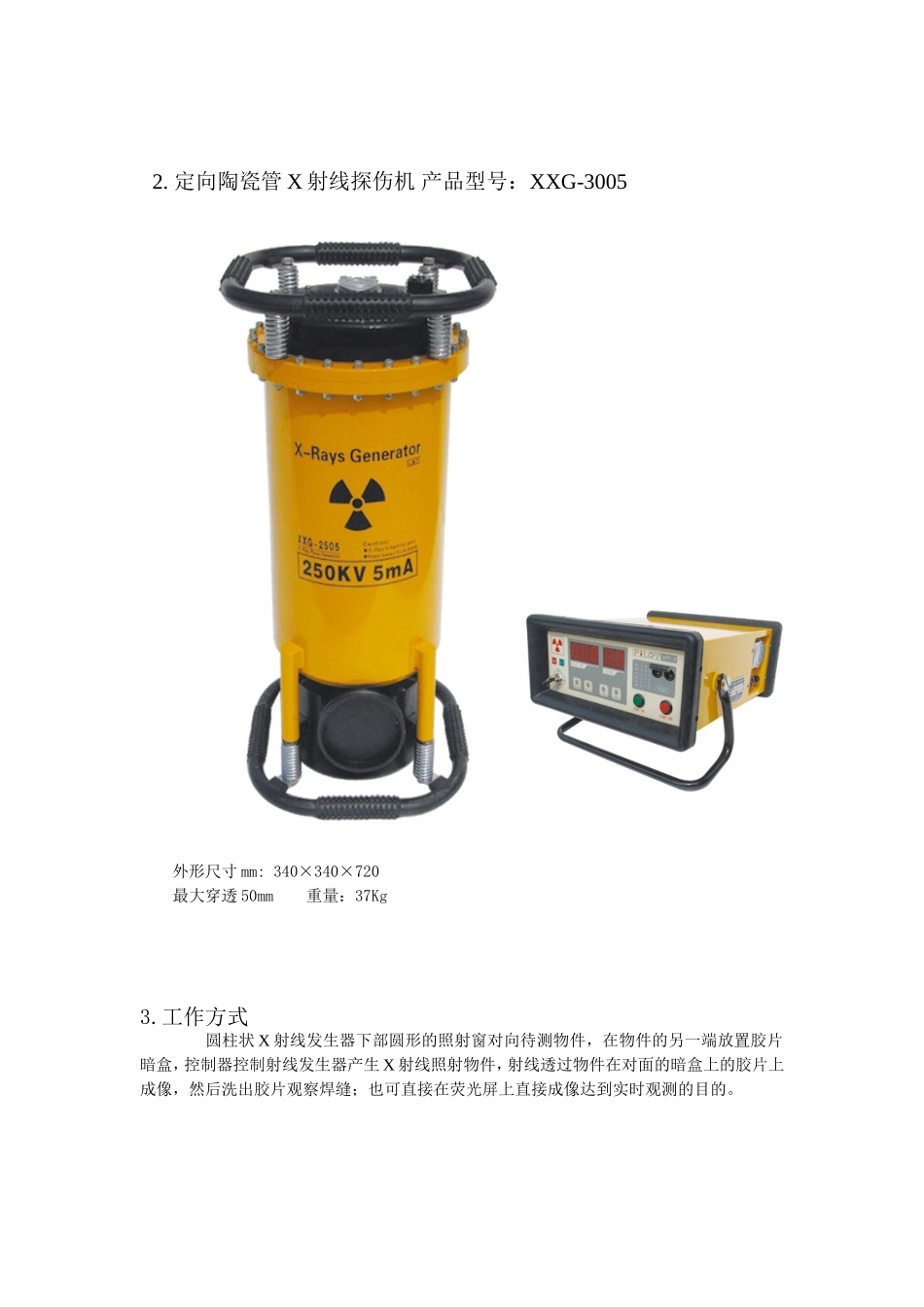

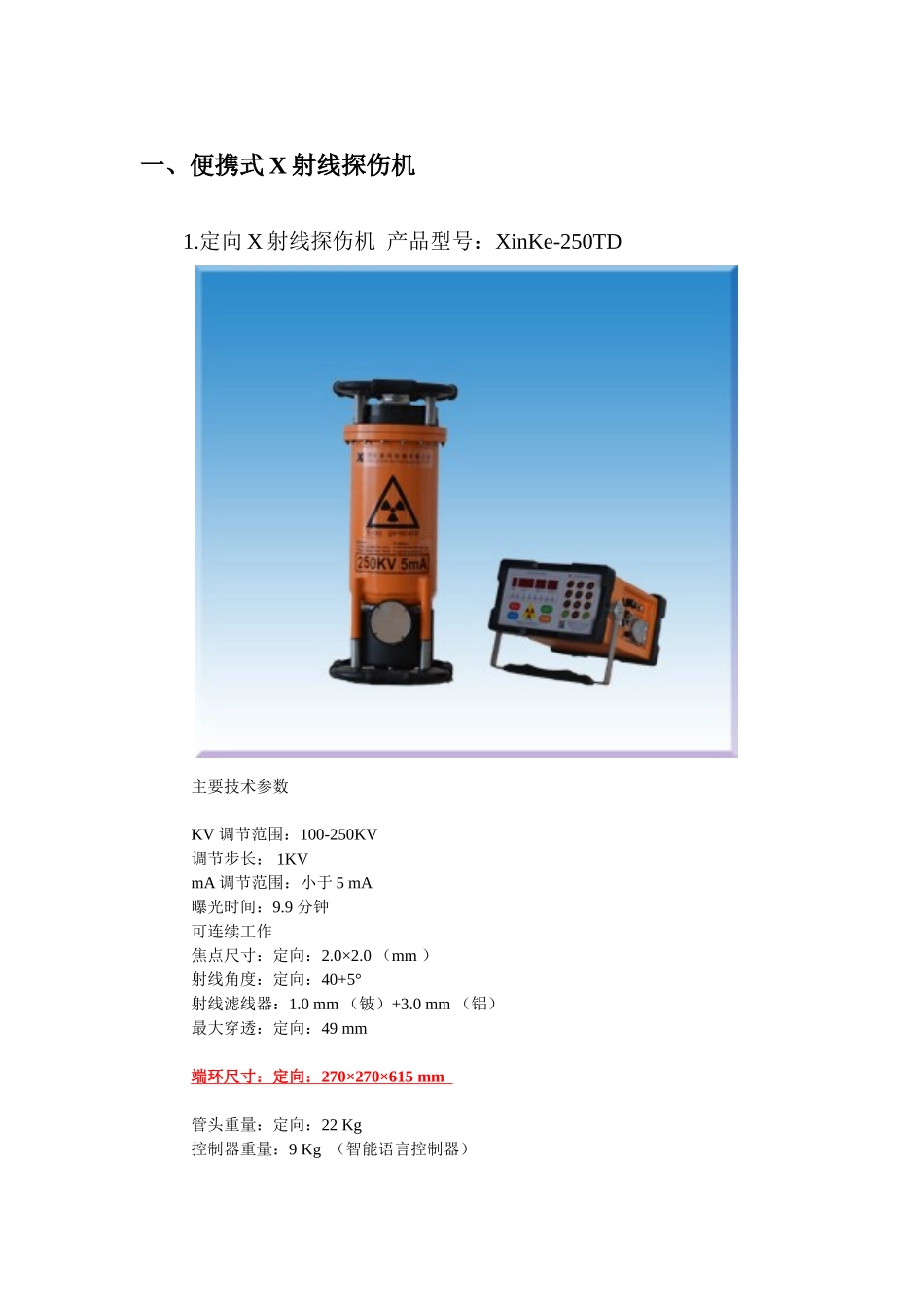

一、便携式X射线探伤机1.定向X射线探伤机产品型号:XinKe-250TD主要技术参数KV调节范围:100-250KV调节步长:1KVmA调节范围:小于5mA曝光时间:9.9分钟可连续工作焦点尺寸:定向:2.0×2.0(mm)射线角度:定向:40+5°射线滤线器:1.0mm(铍)+3.0mm(铝)最大穿透:定向:49mm端环尺寸:定向:270×270×615mm管头重量:定向:22Kg控制器重量:9Kg(智能语言控制器)2.定向陶瓷管X射线探伤机产品型号:XXG-3005外形尺寸mm:340×340×720最大穿透50mm重量:37Kg3.工作方式圆柱状X射线发生器下部圆形的照射窗对向待测物件,在物件的另一端放置胶片暗盒,控制器控制射线发生器产生X射线照射物件,射线透过物件在对面的暗盒上的胶片上成像,然后洗出胶片观察焊缝;也可直接在荧光屏上直接成像达到实时观测的目的。操作现场:4.夹持方式5.探伤效果胶片暗盒或荧光屏射线发生器胶片暗盒二、便携充电式旋转磁场探伤仪产品名称:LKXN便携充电式旋转磁场探伤仪产品型号:LKXN主机重量:1.5Kg探头重量:3.3Kg探头尺寸187×153×173mm主机尺寸58×96×210mm1.工作方式
