建筑电气施工配管图文解析模板

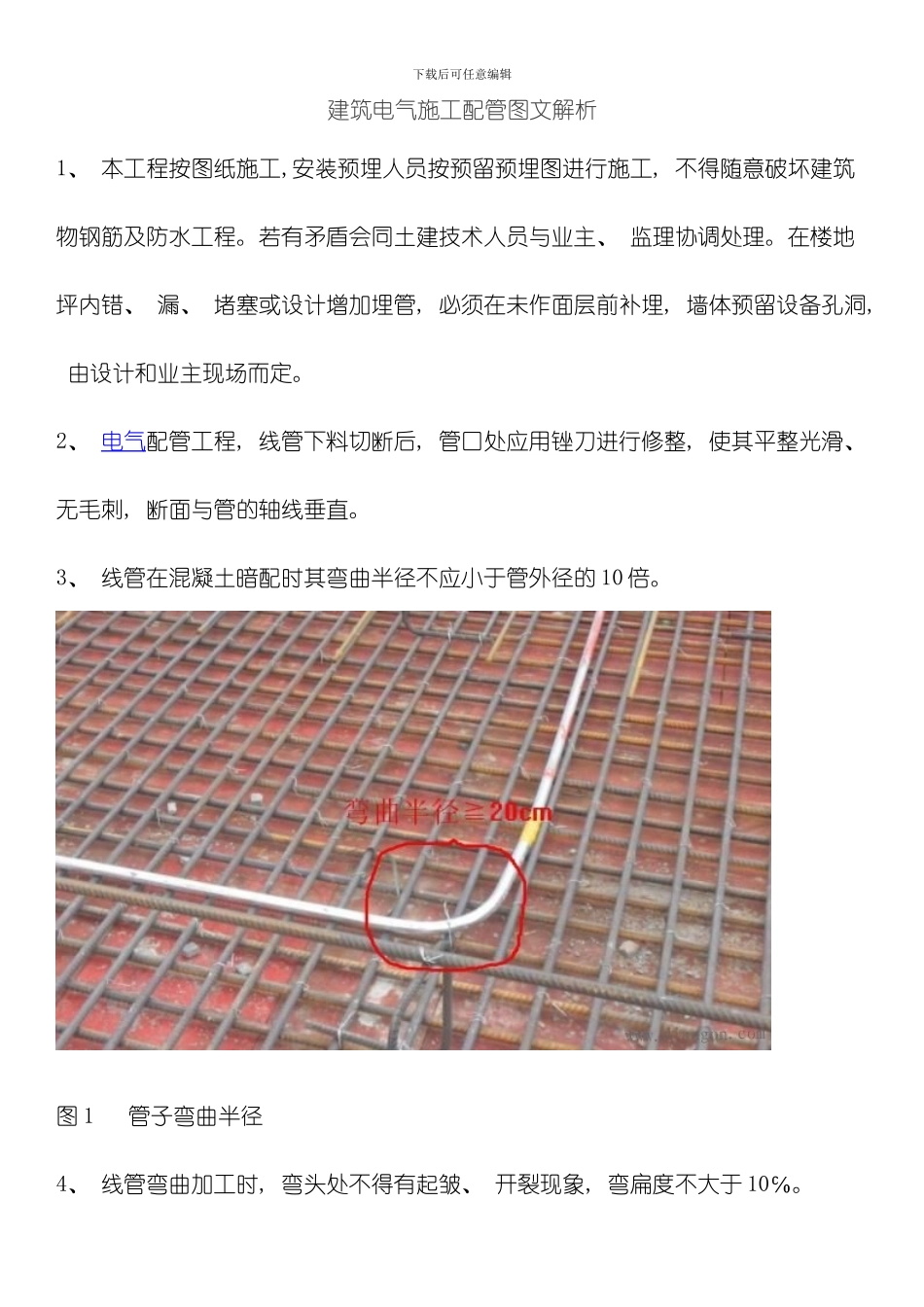

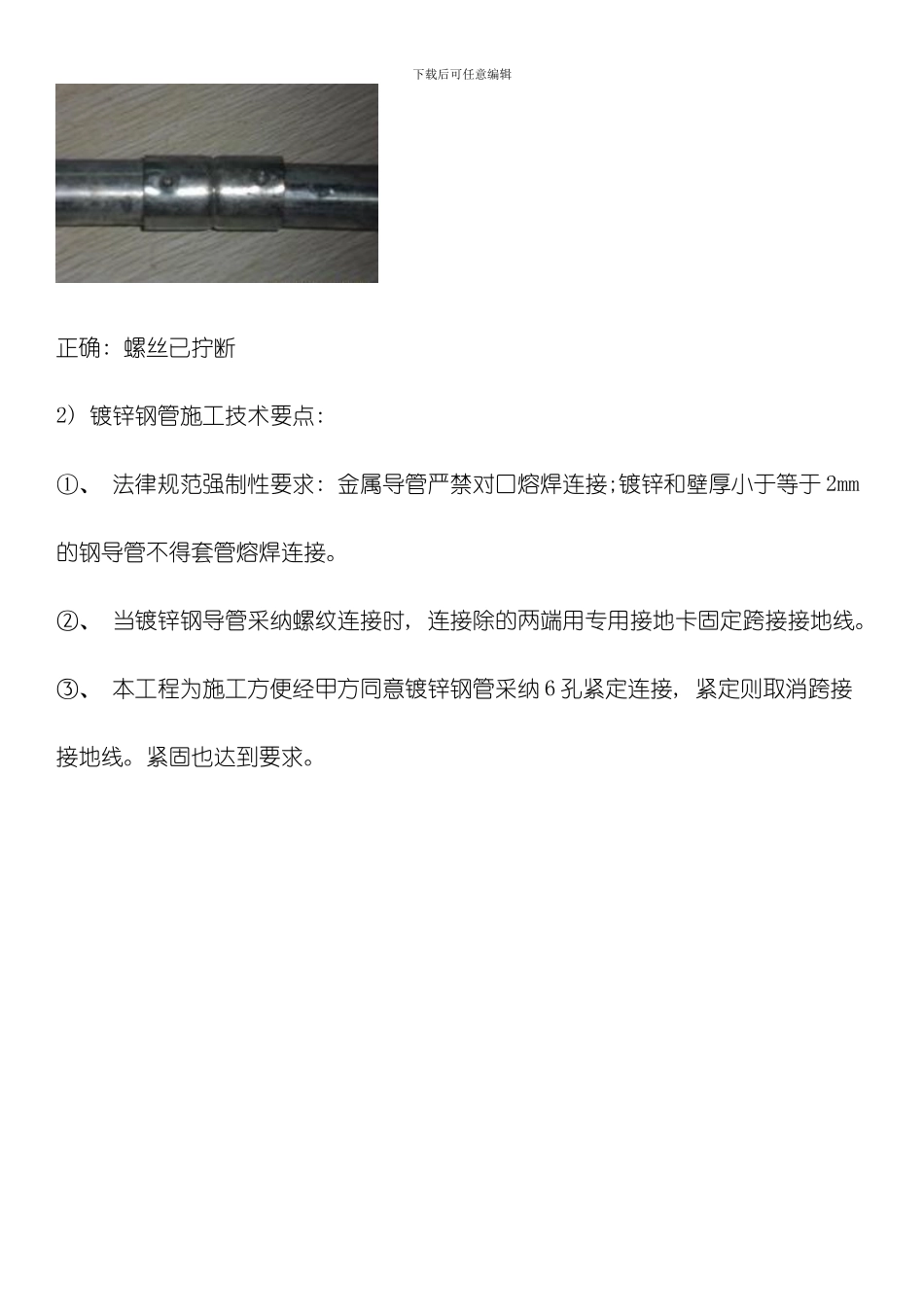

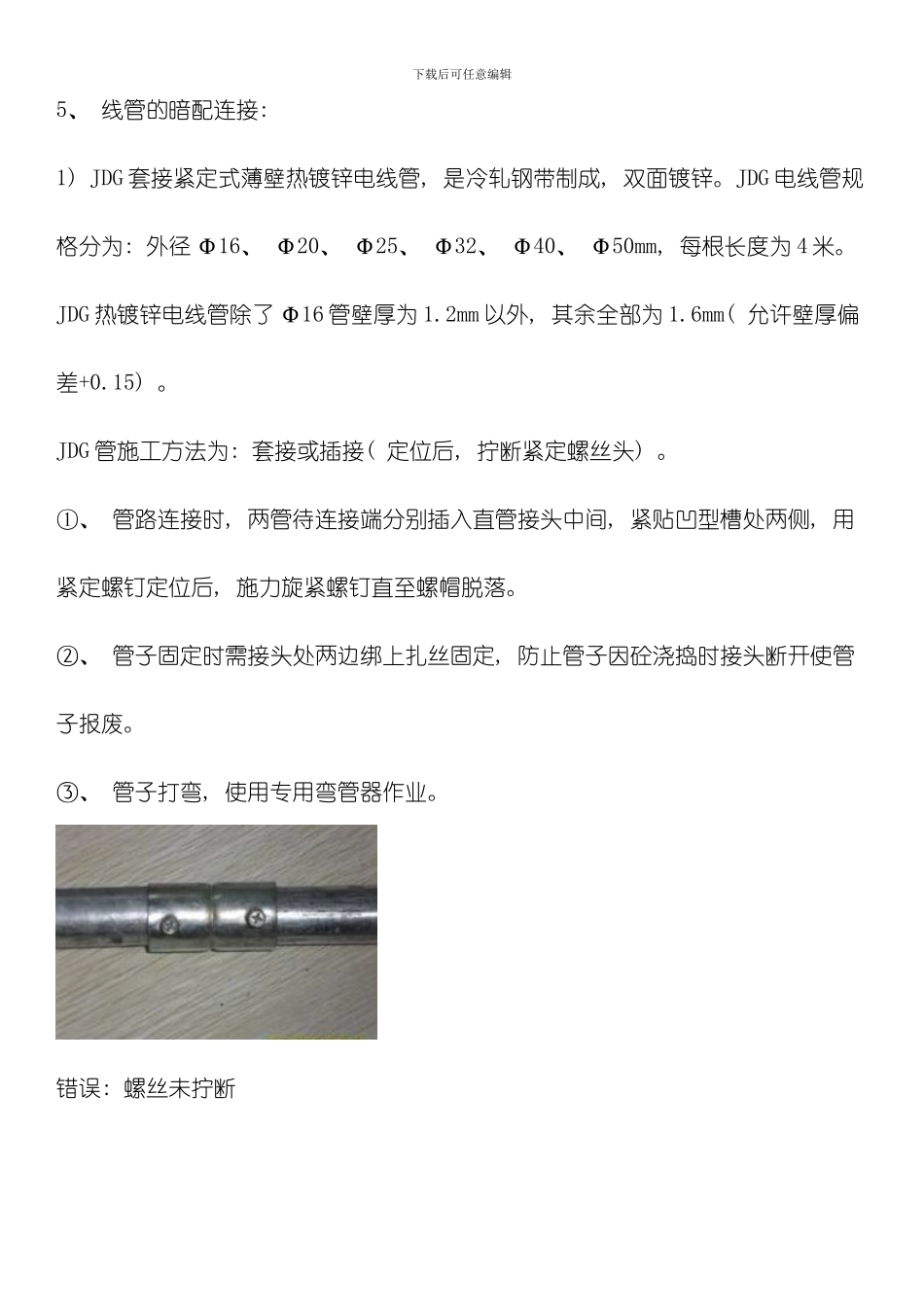

下载后可任意编辑建筑电气施工配管图文解析1、 本工程按图纸施工,安装预埋人员按预留预埋图进行施工, 不得随意破坏建筑物钢筋及防水工程。若有矛盾会同土建技术人员与业主、 监理协调处理。在楼地坪内错、 漏、 堵塞或设计增加埋管, 必须在未作面层前补埋, 墙体预留设备孔洞, 由设计和业主现场而定。 2、 电气配管工程, 线管下料切断后, 管口处应用锉刀进行修整, 使其平整光滑、 无毛刺, 断面与管的轴线垂直。3、 线管在混凝土暗配时其弯曲半径不应小于管外径的 10 倍。 图 1 管子弯曲半径4、 线管弯曲加工时, 弯头处不得有起皱、 开裂现象, 弯扁度不大于 10℅。下载后可任意编辑5、 线管的暗配连接: 1) JDG 套接紧定式薄壁热镀锌电线管, 是冷轧钢带制成, 双面镀锌。JDG 电线管规格分为: 外径 Φ16、 Φ20、 Φ25、 Φ32、 Φ40、 Φ50mm, 每根长度为 4 米。JDG 热镀锌电线管除了 Φ16 管壁厚为 1.2mm 以外, 其余全部为 1.6mm( 允许壁厚偏差+0.15) 。JDG 管施工方法为: 套接或插接( 定位后, 拧断紧定螺丝头) 。①、 管路连接时, 两管待连接端分别插入直管接头中间, 紧贴凹型槽处两侧, 用紧定螺钉定位后, 施力旋紧螺钉直至螺帽脱落。②、 管子固定时需接头处两边绑上扎丝固定, 防止管子因砼浇捣时接头断开使管子报废。③、 管子打弯, 使用专用弯管器作业。错误: 螺丝未拧断下载后可任意编辑正确: 螺丝已拧断2) 镀锌钢管施工技术要点: ①、 法律规范强制性要求: 金属导管严禁对口熔焊连接;镀锌和壁厚小于等于 2mm的钢导管不得套管熔焊连接。②、 当镀锌钢导管采纳螺纹连接时, 连接除的两端用专用接地卡固定跨接接地线。③、 本工程为施工方便经甲方同意镀锌钢管采纳 6 孔紧定连接, 紧定则取消跨接接地线。紧固也达到要求。下载后可任意编辑镀锌接头增加四个孔能够让 管子连接更加紧固3) 线管连接好后, 均用胶布把套管的两端绑扎好, 防止混凝土进入线管里面而堵塞线管。并用扎丝绑紧接头部分, 使管子在砼浇捣时不易被破坏。下载后可任意编辑管子与线盒的连接好后用黄胶带包好防止砼渗漏进去6、 线管暗配敷设时: 1) 暗敷的盒箱埋设的位置应进行放样, 使得预埋盒箱的位置正确。2) 宜沿最近的路线敷设, 并减少弯曲, 力求管路最短。3) 线路超过下列长度时, 中间应加埋接线盒a.管子的长度每超过 45 米无弯曲时, b.管子长度超过 30 米有一个弯曲时, c....
