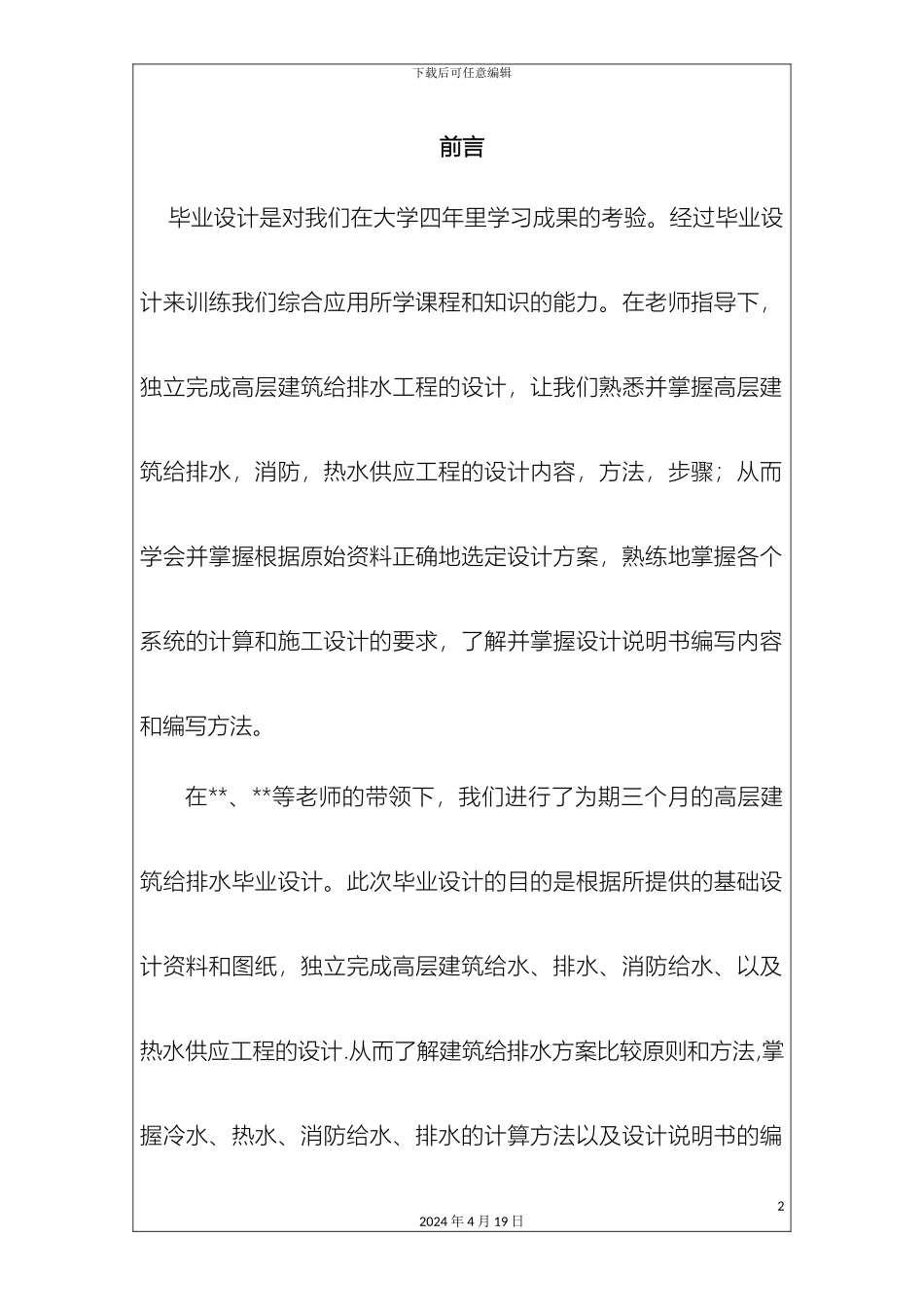

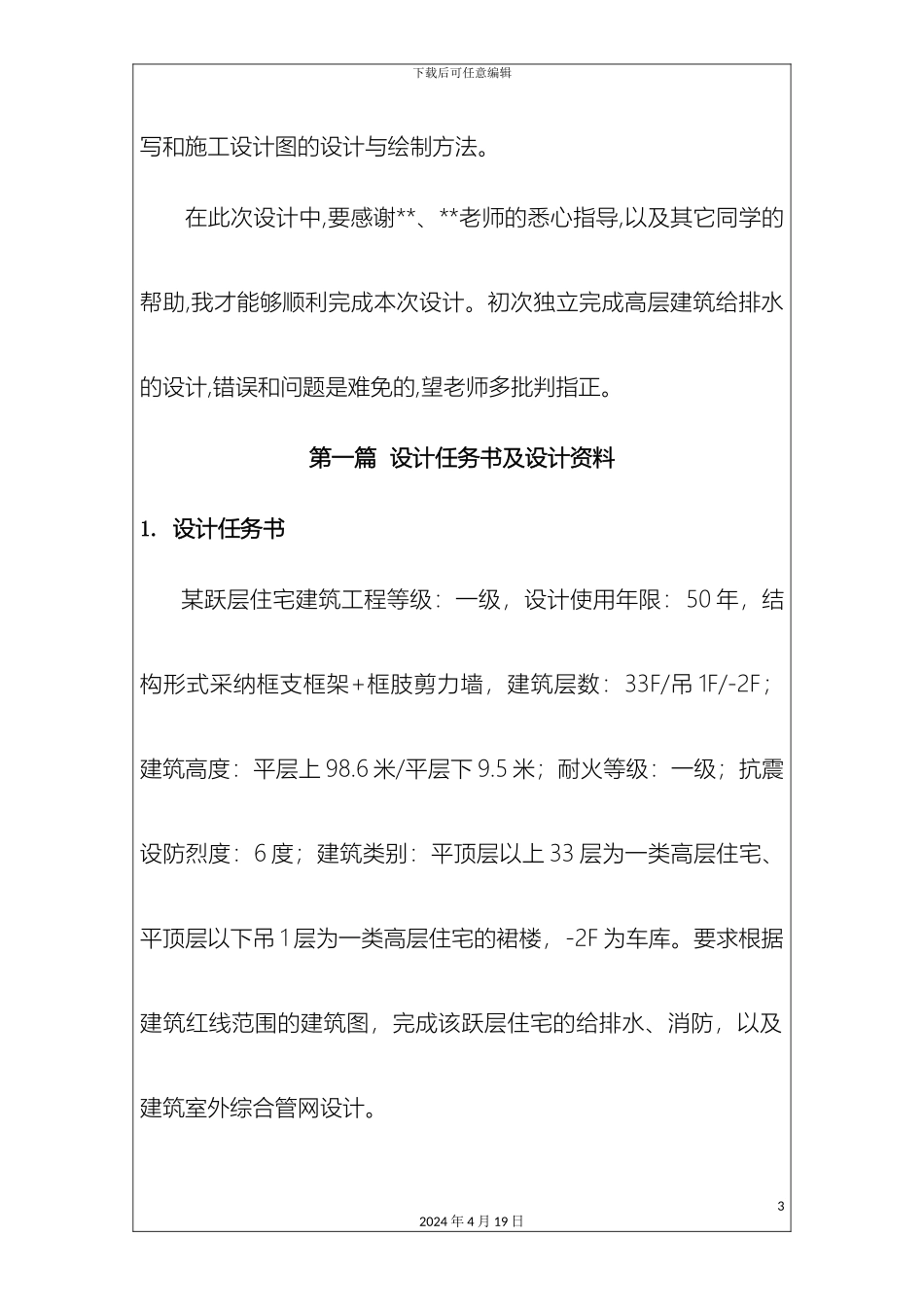

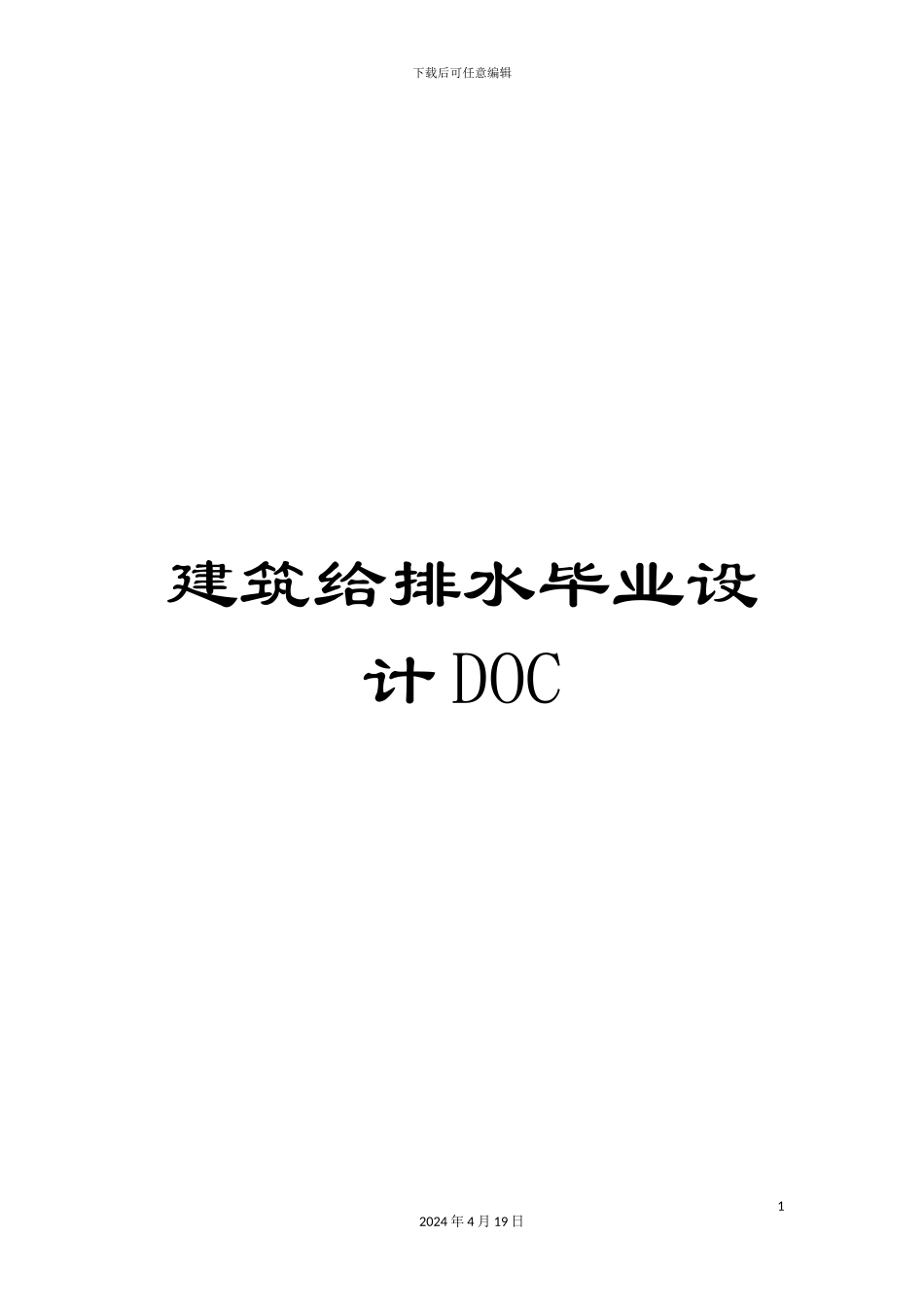

下载后可任意编辑建筑给排水毕业设计 DOC12024 年 4 月 19 日下载后可任意编辑前言 毕业设计是对我们在大学四年里学习成果的考验。经过毕业设计来训练我们综合应用所学课程和知识的能力。在老师指导下，独立完成高层建筑给排水工程的设计，让我们熟悉并掌握高层建筑给排水，消防，热水供应工程的设计内容，方法，步骤；从而学会并掌握根据原始资料正确地选定设计方案，熟练地掌握各个系统的计算和施工设计的要求，了解并掌握设计说明书编写内容和编写方法。在**、**等老师的带领下，我们进行了为期三个月的高层建筑给排水毕业设计。此次毕业设计的目的是根据所提供的基础设计资料和图纸，独立完成高层建筑给水、排水、消防给水、以及热水供应工程的设计.从而了解建筑给排水方案比较原则和方法,掌握冷水、热水、消防给水、排水的计算方法以及设计说明书的编22024 年 4 月 19 日下载后可任意编辑写和施工设计图的设计与绘制方法。在此次设计中,要感谢**、**老师的悉心指导,以及其它同学的帮助,我才能够顺利完成本次设计。初次独立完成高层建筑给排水的设计,错误和问题是难免的,望老师多批判指正。第一篇 设计任务书及设计资料1. 设计任务书 某跃层住宅建筑工程等级：一级，设计使用年限：50 年，结构形式采纳框支框架+框肢剪力墙，建筑层数：33F/吊 1F/-2F；建筑高度：平层上 98.6 米/平层下 9.5 米；耐火等级：一级；抗震设防烈度：6 度；建筑类别：平顶层以上 33 层为一类高层住宅、平顶层以下吊 1 层为一类高层住宅的裙楼，-2F 为车库。要求根据建筑红线范围的建筑图，完成该跃层住宅的给排水、消防，以及建筑室外综合管网设计。32024 年 4 月 19 日下载后可任意编辑 根据基础资料，合理确定建筑给水系统、排水系统及消防系统的设计方案；布置各系统的管道和设备；绘制各系统计算草图并进行设计计算；进行增压和贮水设施设计计算和设备选型、设备用房（如泵房、水箱间）设计；绘制工程设计图纸至少 12 张（按 A1 计），编写设计说明书和计算书。2. 设计资料本建筑为一类高层住宅。要求完成该建筑的室内外给水、热水、雨水、污水工程和室内消防工程设计。设计应符合现行法律规范的规定。设计应包括各系统的方案比较与确定，管网布置，水力计算，图纸等内容。1．生活给水：市政供水压力为 0.60MPa。车库内设有生活加压设备（已建）一套，中区加压供水设备供水压力 0.90MPa，高区加压供水设备供水压力 1.20...
