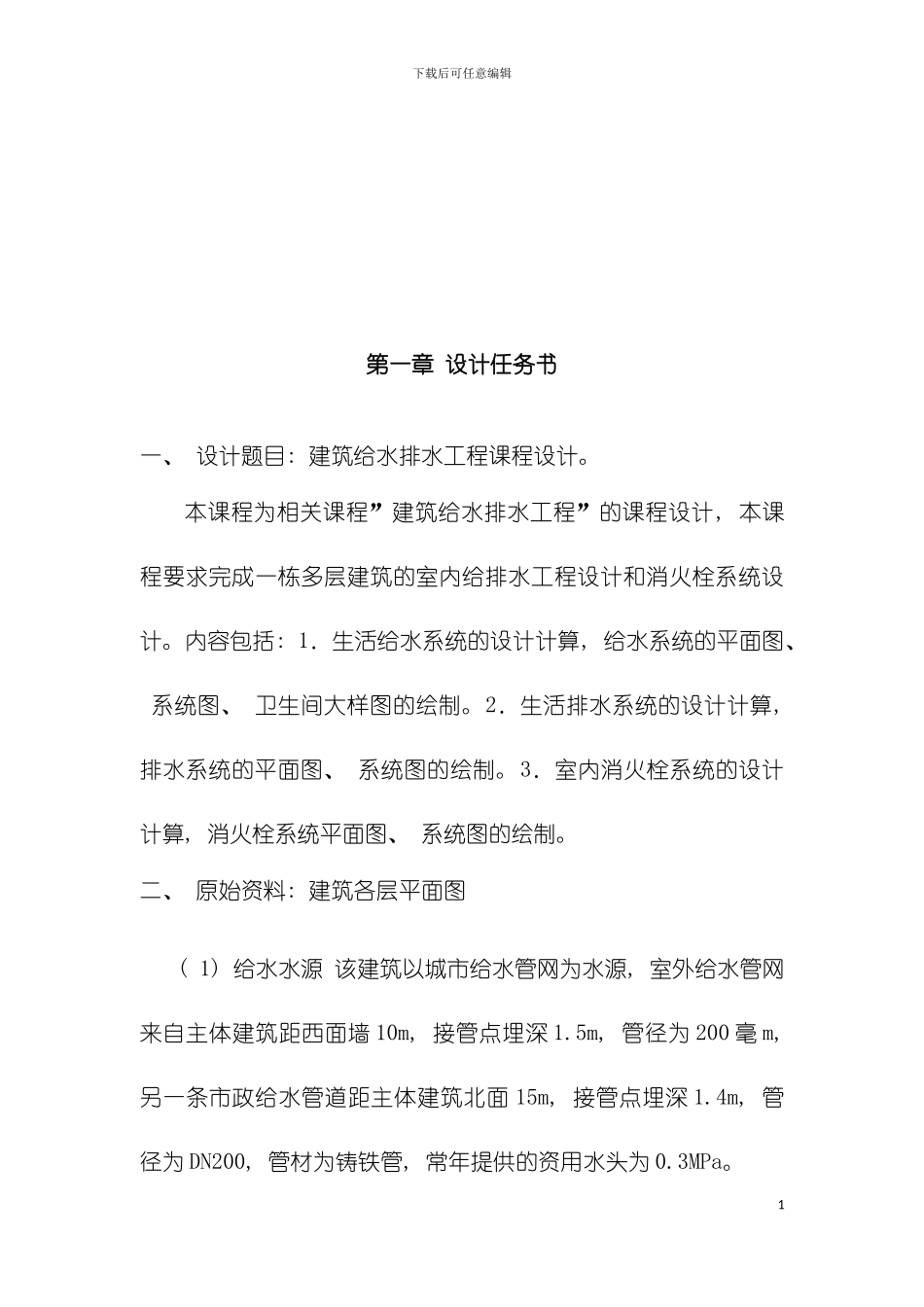

下载后可任意编辑建筑给排水设计说明书1摘 要本工程为内蒙古自治区某市一综合楼的建筑给排水设计, 主要包括给水系统、 排水系统、 消火栓系统三个部分的设计。给水系统采纳一个给水分区, 供水方式采纳下行上给式, 在综合楼的给水入户管上配置一个水表; 给水管采纳普通镀锌钢管排水管采纳塑料管; 排水系统采纳的是污、 废合流制, 排水立管仅设伸顶通气管, 污水经化粪池处理后排向市政污水管网。 设计过程进行了各系统方案的确定、 平面布置和计算,用Auto CAD 绘制各个系统的平面施工图和系统轴侧图,平面图以1: 100, 厨房及卫生间大样图以 1: 50 出图。关键词: 课程设计; 建筑给排水; 水力计算下载后可任意编辑第一章 设计任务书一、 设计题目: 建筑给水排水工程课程设计。本课程为相关课程”建筑给水排水工程”的课程设计, 本课程要求完成一栋多层建筑的室内给排水工程设计和消火栓系统设计。内容包括: 1．生活给水系统的设计计算, 给水系统的平面图、 系统图、 卫生间大样图的绘制。2．生活排水系统的设计计算, 排水系统的平面图、 系统图的绘制。3．室内消火栓系统的设计计算, 消火栓系统平面图、 系统图的绘制。二、 原始资料: 建筑各层平面图( 1) 给水水源 该建筑以城市给水管网为水源, 室外给水管网来自主体建筑距西面墙 10m, 接管点埋深 1.5m, 管径为 200 毫 m, 另一条市政给水管道距主体建筑北面 15m, 接管点埋深 1.4m, 管径为 DN200, 管材为铸铁管, 常年提供的资用水头为 0.3MPa。1下载后可任意编辑( 2) 排水条件 建筑粪便污水需经化粪池处理后方可排入城市下水道, 室外排水管道位于主体建筑东面 ,埋深 2.0m。管径350mm, 管材为混凝土管。( 3) 卫生设施 公共用房每层设公共卫生间, 内设蹲式大便器, 洗手盆, 污水盆等, 要求有完善的给水排水设施及消防设施。三、 设计任务: 根据建筑的性质、 用途和建设单位的要求, 该住宅( 办公) 楼设有较为完善的给水排水卫生设备和消火栓系统。( 1) 方案设计: 根据所给出的设计条件, 以及有关设计法律规范的要求, 合理确定建筑内部给水系统、 排水系统、 消火栓系统( 热水系统) 的设计方案。( 2) 管道系统布置: 根据所选择的给水方式、 排水方式, 综合考虑技术、 经济、 安全、 可靠等方面的因素, 合理地选择和布置卫生器具、 设备, 合理地布置管道系统。( 3) 设计计算: 根据设计法律规范, 确定给...
