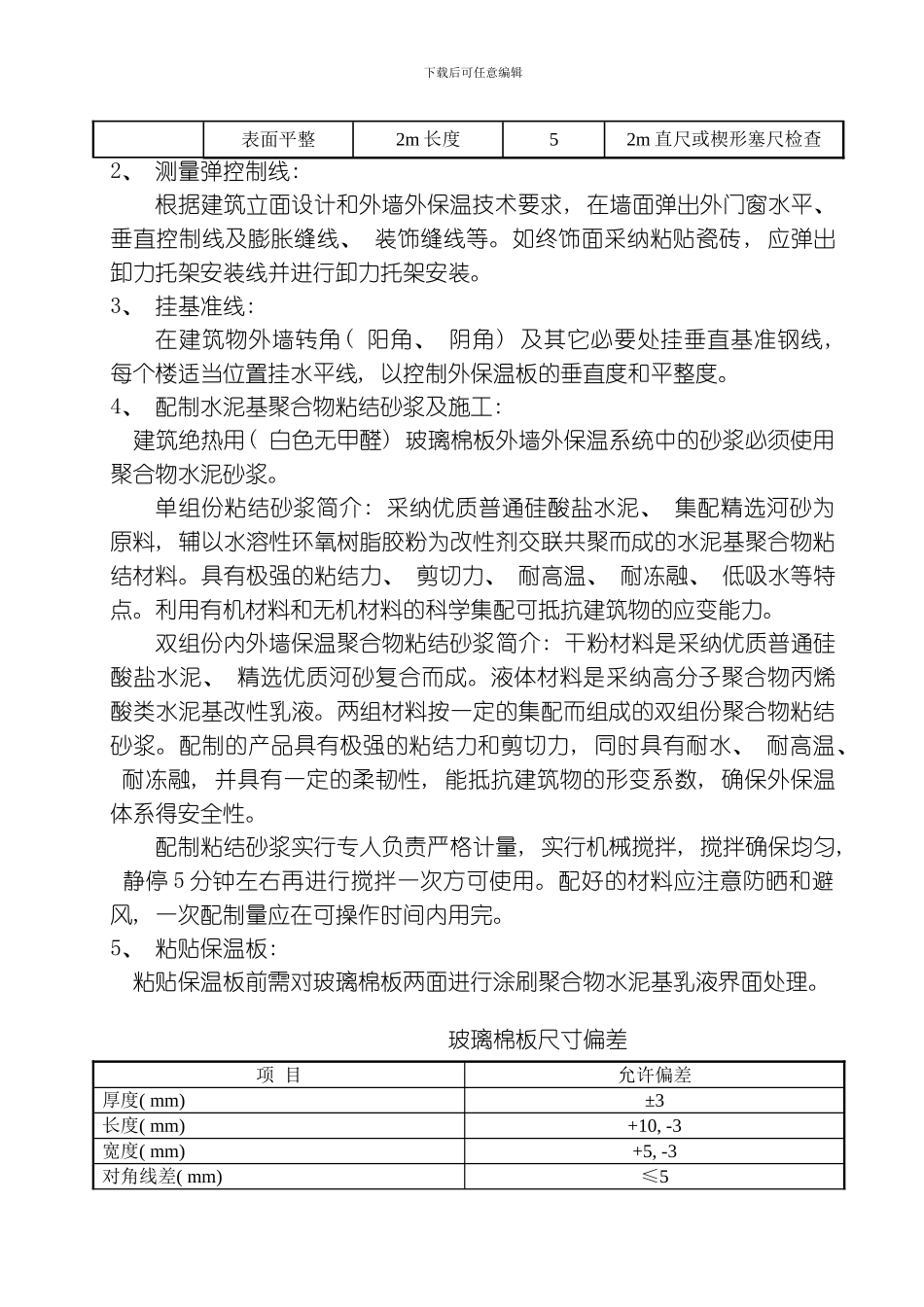

下载后可任意编辑建筑绝热用( 白色无甲醛) 玻璃棉板外墙外保温系统施工工艺一、 术语和定义置于建筑物外墙外侧的保温及饰面系统, 是由建筑绝热用( 白色无甲醛) 玻璃棉板、 水泥基聚合物粘结砂浆、 耐碱玻纤网格布、 水泥基聚合物抹面砂浆和必要的锚拴及终饰面材料等组成的系统产品。即基层墙体、 粘结层、 保温层、 固定连接件、 增强层、 保护层、 饰面层。涂料饰面系统构造示意图基层墙体聚合物粘结砂浆玻璃棉板第一道聚合物抹面砂浆+耐碱玻纤网格布, 锚栓与基层墙体锚固+第二道聚合物抹面砂浆总厚度 3-5mm抗裂柔性腻子伸缩缝( 塑料发泡棒及硅酮密封膏) 外饰面涂 料瓷砖饰面系统构造示意图下载后可任意编辑基层墙体聚合物粘结砂浆玻璃棉板第一道聚合物抹面砂浆+热镀锌钢丝网, 锚栓与基层墙体锚固+第二道聚合物抹面砂浆总厚度 8-10mm聚合物瓷砖粘接剂外饰面瓷砖卸力托架硅酮密封膏二、 施工工艺流程: 1、 外墙外保温施工前应对基层墙体进行验收符合下列外墙基层要求: 基层墙体的处理: 建筑物外墙是钢筋混凝土墙时, 应对墙体基层表面油污、 灰尘、 松落物进行清理, 并用砼界面剂进行处理。建筑物外墙是混凝土砌块、 粉煤灰加气块或粘土空心砖的材料为围护墙时, 即层墙体的附着力应符合下列计算要求: F = B · S ≥ 0 . 2 0 N / m m 2其中, F—基层墙体附着力( N/ mm2) B—实测基层墙体与所用胶粘剂的拉伸粘结强度( N/ mm2) S—粘结面积率( %) 建筑墙体采纳混凝土砌块、 粉煤灰加气块或粘土空心砖的材料做外墙围护时, 在墙体砌筑时应预留预埋件, 便于外墙外保温系统中锚固件的安装。基层墙体不平常用 1:3 的水泥砂浆找平。进行外墙外保温施工的墙体基面的尺寸偏差应符合下表的规定基层墙体尺寸偏差工程做法项目允许偏差( mm) 砌体工程墙面垂直度每层52m 托线板检查全高≤10m10经纬仪或吊线检查＞10m20表面平整度52m 直尺或楔形塞尺检查混凝土工程墙面垂直度层间≤5m8经纬仪或吊线检查＞5m10全高H/1000 且≤30m下载后可任意编辑表面平整2m 长度52m 直尺或楔形塞尺检查2、 测量弹控制线: 根据建筑立面设计和外墙外保温技术要求, 在墙面弹出外门窗水平、 垂直控制线及膨胀缝线、 装饰缝线等。如终饰面采纳粘贴瓷砖, 应弹出卸力托架安装线并进行卸力托架安装。3、 挂基准线: 在建筑物外墙转角( 阳角、 阴角) 及其它必要处挂垂直基准钢线, 每个楼适当位置挂水平线, ...
