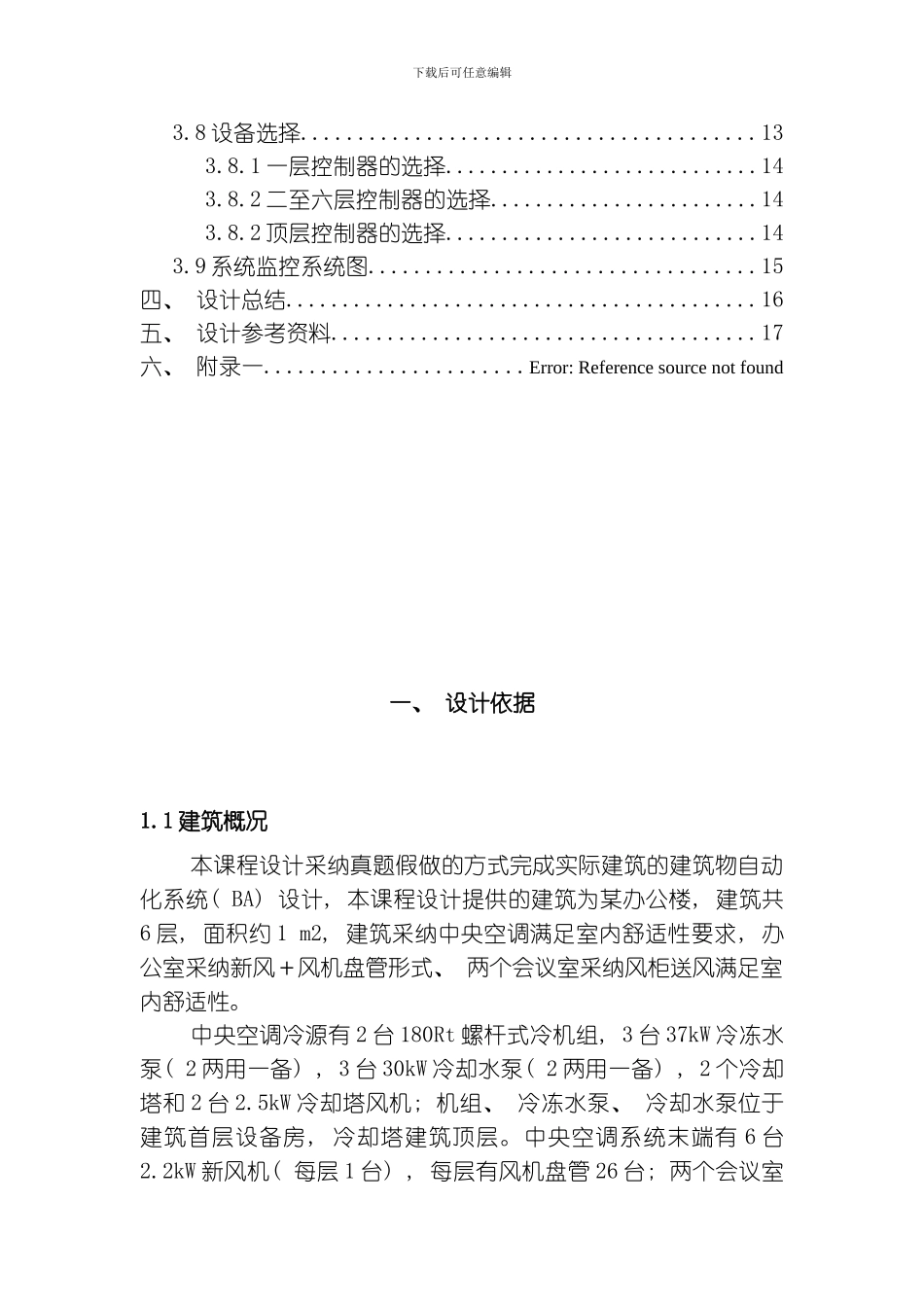

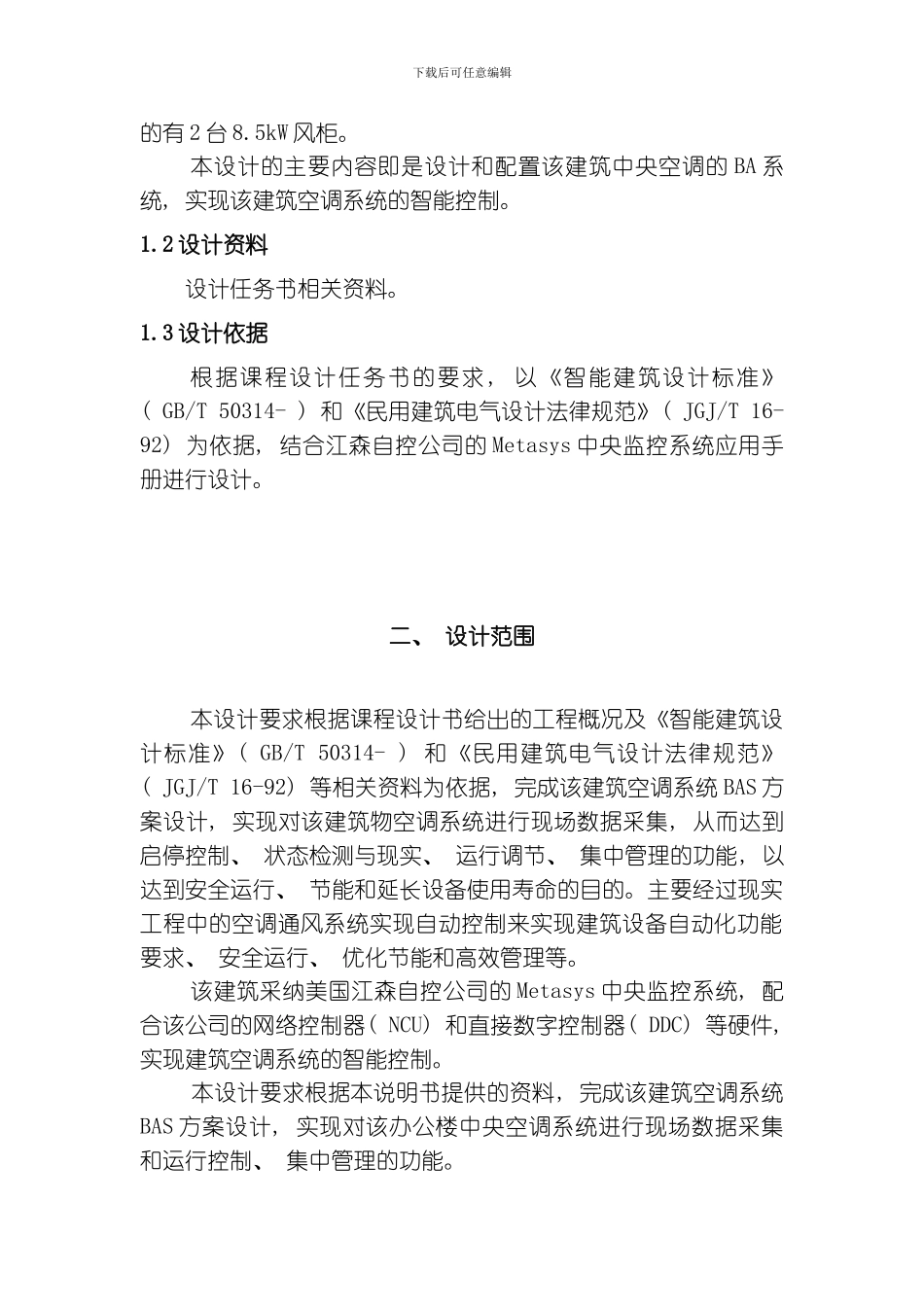

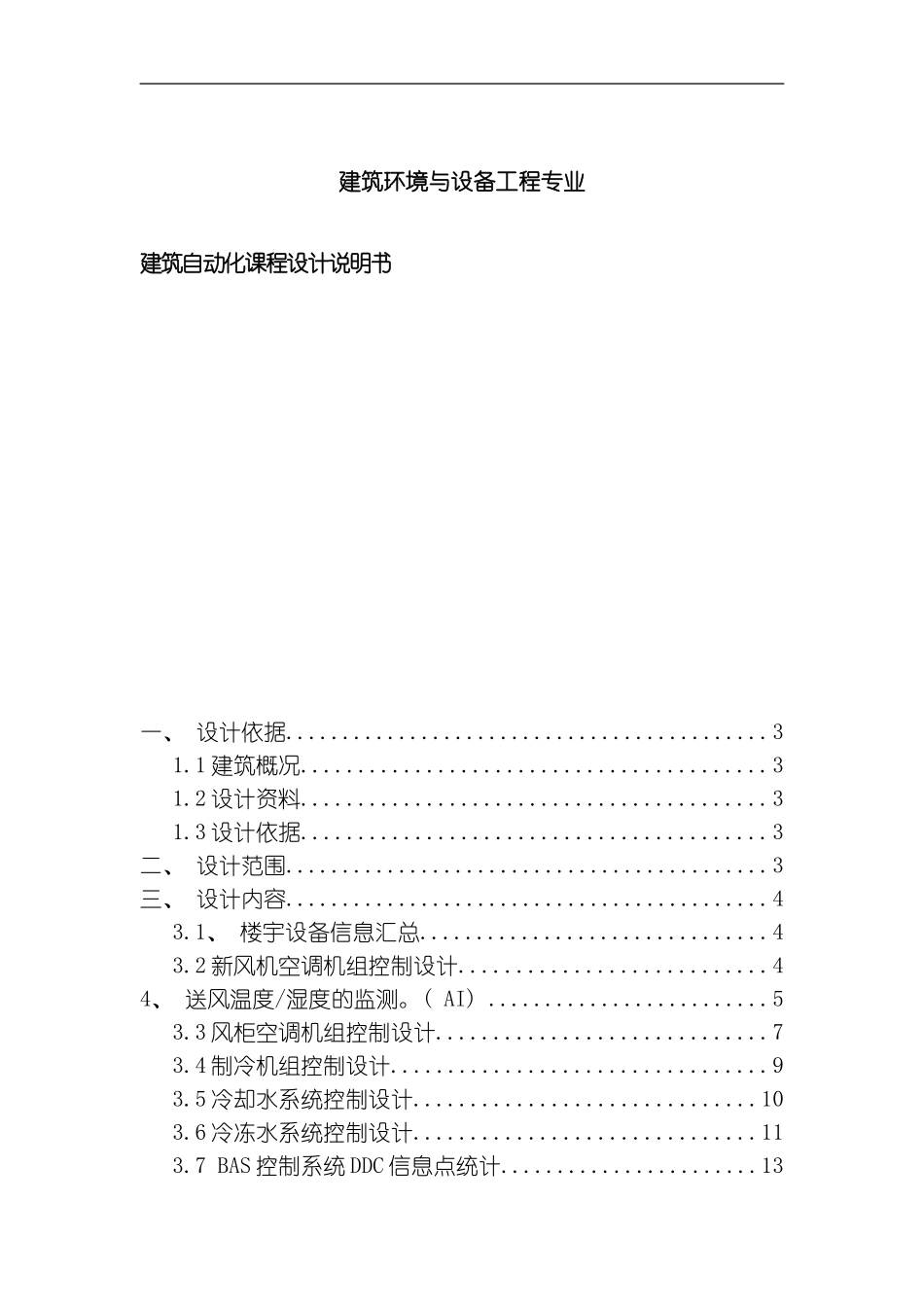

建筑环境与设备工程专业建筑自动化课程设计说明书一、 设计依据...........................................31.1 建筑概况.........................................31.2 设计资料.........................................31.3 设计依据.........................................3二、 设计范围...........................................3三、 设计内容...........................................43.1、 楼宇设备信息汇总...............................43.2 新风机空调机组控制设计...........................44、 送风温度/湿度的监测。( AI) .........................53.3 风柜空调机组控制设计.............................73.4 制冷机组控制设计.................................93.5 冷却水系统控制设计..............................103.6 冷冻水系统控制设计..............................113.7 BAS 控制系统 DDC 信息点统计.......................13下载后可任意编辑3.8 设备选择........................................133.8.1 一层控制器的选择............................143.8.2 二至六层控制器的选择........................143.8.2 顶层控制器的选择............................143.9 系统监控系统图..................................15四、 设计总结..........................................16五、 设计参考资料......................................17六、 附录一.......................Error: Reference source not found一、 设计依据1.1 建筑概况本课程设计采纳真题假做的方式完成实际建筑的建筑物自动化系统( BA) 设计, 本课程设计提供的建筑为某办公楼, 建筑共6 层, 面积约 1 m2, 建筑采纳中央空调满足室内舒适性要求, 办公室采纳新风＋风机盘管形式、 两个会议室采纳风柜送风满足室内舒适性。中央空调冷源有 2 台 180Rt 螺杆式冷机组, 3 台 37kW 冷冻水泵( 2 两用一备) , 3 台 30kW 冷却水泵( 2 两用一备) , 2 个冷却塔和 2 台 2.5kW 冷却塔风机; 机组、 冷冻水泵、 冷却水泵位于建筑首层设备房, 冷却塔建筑顶层。中央空调系统末端有 6 台2.2kW 新风机( 每层 1 台) , 每层有风机盘管 26 台; 两个会议室下载后可任意编辑的有 2 台 8.5kW 风柜。本设计的主要内容即是设计和配置该建筑中央空调的 BA...
