环氧树脂地面涂层特性及施工方法-应用精VIP专享

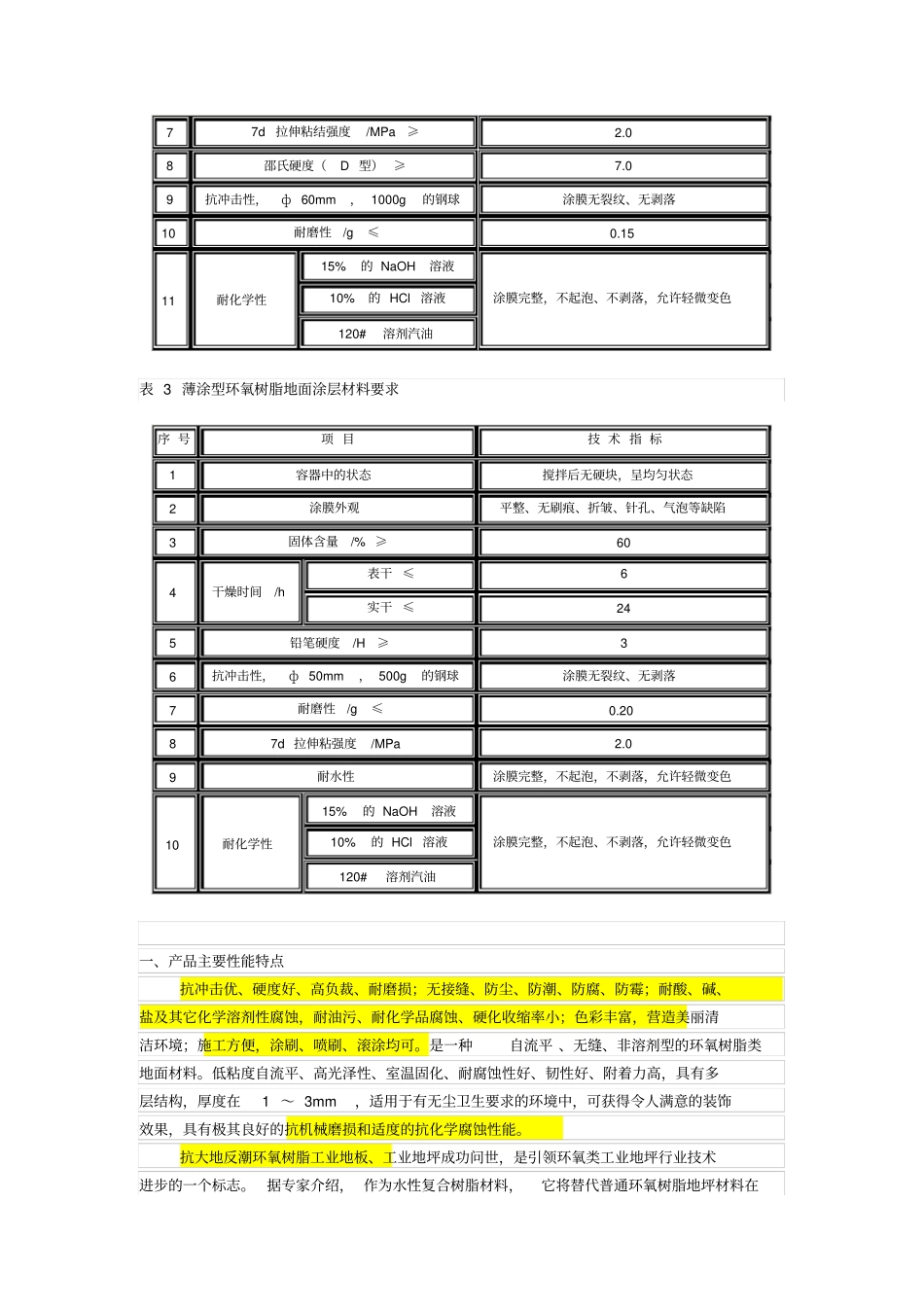

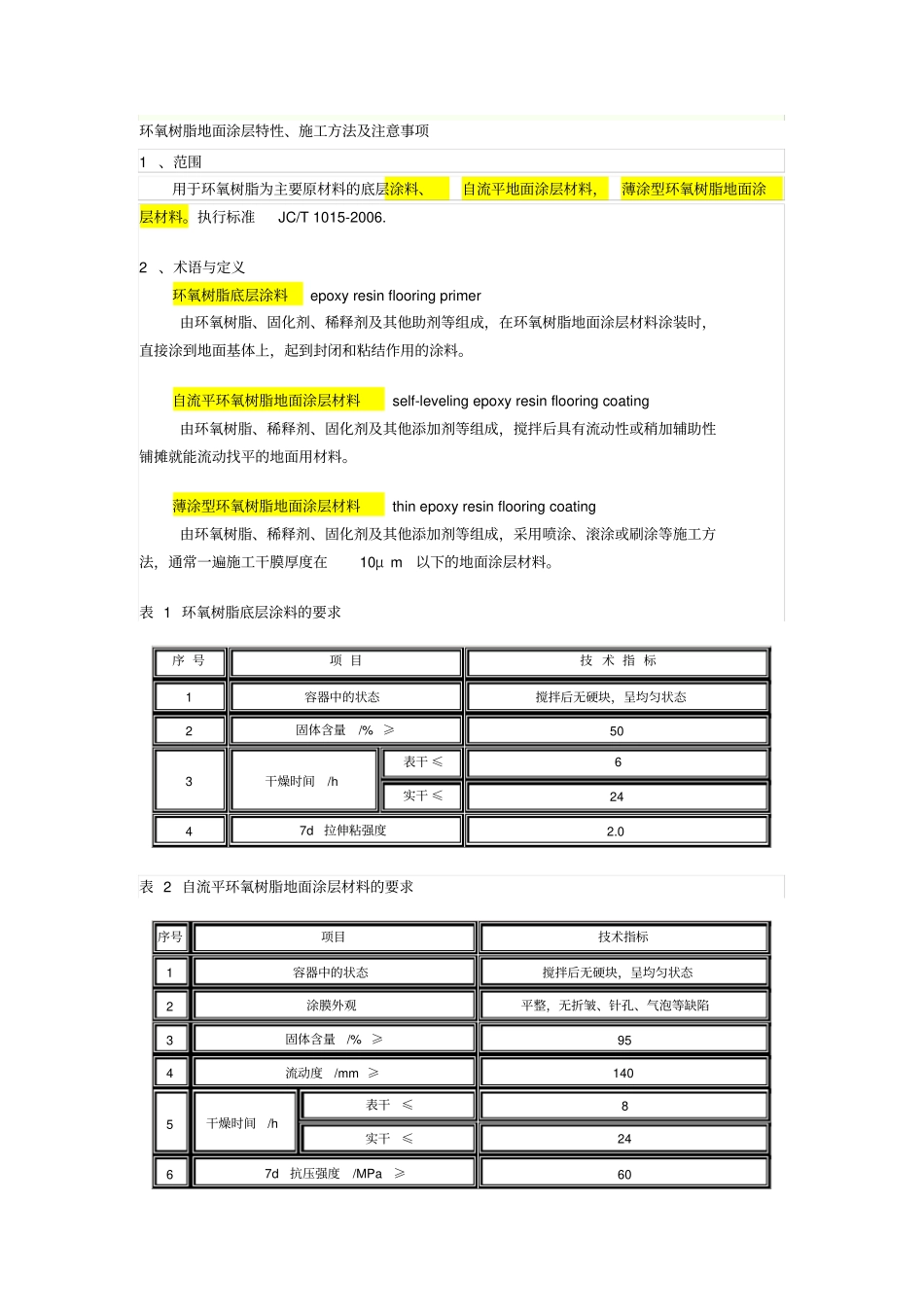

环氧树脂地面涂层特性、施工方法及注意事项1 、范围用于环氧树脂为主要原材料的底层涂料、自流平地面涂层材料，薄涂型环氧树脂地面涂层材料。执行标准JC/T 1015-2006. 2 、术语与定义环氧树脂底层涂料epoxy resin flooring primer 由环氧树脂、固化剂、稀释剂及其他助剂等组成，在环氧树脂地面涂层材料涂装时，直接涂到地面基体上，起到封闭和粘结作用的涂料。自流平环氧树脂地面涂层材料self-leveling epoxy resin flooring coating 由环氧树脂、稀释剂、固化剂及其他添加剂等组成，搅拌后具有流动性或稍加辅助性铺摊就能流动找平的地面用材料。薄涂型环氧树脂地面涂层材料thin epoxy resin flooring coating 由环氧树脂、稀释剂、固化剂及其他添加剂等组成，采用喷涂、滚涂或刷涂等施工方法，通常一遍施工干膜厚度在10μ m 以下的地面涂层材料。表 1 环氧树脂底层涂料的要求序 号项 目技 术 指 标1 容器中的状态搅拌后无硬块，呈均匀状态2 固体含量/% ≥ 50 3 干燥时间/h 表干 ≤ 6 实干 ≤ 24 4 7d 拉伸粘强度2.0 表 2 自流平环氧树脂地面涂层材料的要求序号项目技术指标1 容器中的状态搅拌后无硬块，呈均匀状态2 涂膜外观平整，无折皱、针孔、气泡等缺陷3 固体含量/% ≥ 95 4 流动度/mm ≥ 140 5 干燥时间/h 表干≤ 8 实干≤ 24 6 7d 抗压强度/MPa ≥ 60 7 7d 拉伸粘结强度/MPa ≥ 2.0 8 邵氏硬度（D 型） ≥ 7.0 9 抗冲击性，ф 60mm ， 1000g 的钢球涂膜无裂纹、无剥落10 耐磨性/g ≤ 0.15 11 耐化学性15% 的 NaOH 溶液涂膜完整，不起泡、不剥落，允许轻微变色10% 的 HCl 溶液120# 溶剂汽油表 3 薄涂型环氧树脂地面涂层材料要求序 号项 目技 术 指 标1 容器中的状态搅拌后无硬块，呈均匀状态2 涂膜外观平整、无刷痕、折皱、针孔、气泡等缺陷3 固体含量/% ≥ 60 4 干燥时间/h 表干 ≤ 6 实干 ≤ 24 5 铅笔硬度/H ≥ 3 6 抗冲击性，ф 50mm ， 500g 的钢球涂膜无裂纹、无剥落7 耐磨性/g ≤ 0.20 8 7d 拉伸粘强度/MPa 2.0 9 耐水性涂膜完整，不起泡，不剥落，允许轻微变色10 耐化学性15% 的 NaOH 溶液涂膜完整，不起泡、不剥落，允许轻微变色10% 的 HCl 溶液120# 溶剂汽油一、产品主要性能特点抗冲击优、硬度好、高负裁、耐磨损；无接缝、防尘、防潮、防腐、防霉；耐酸、碱、盐及其它化学溶剂性...
