环网柜技术规范

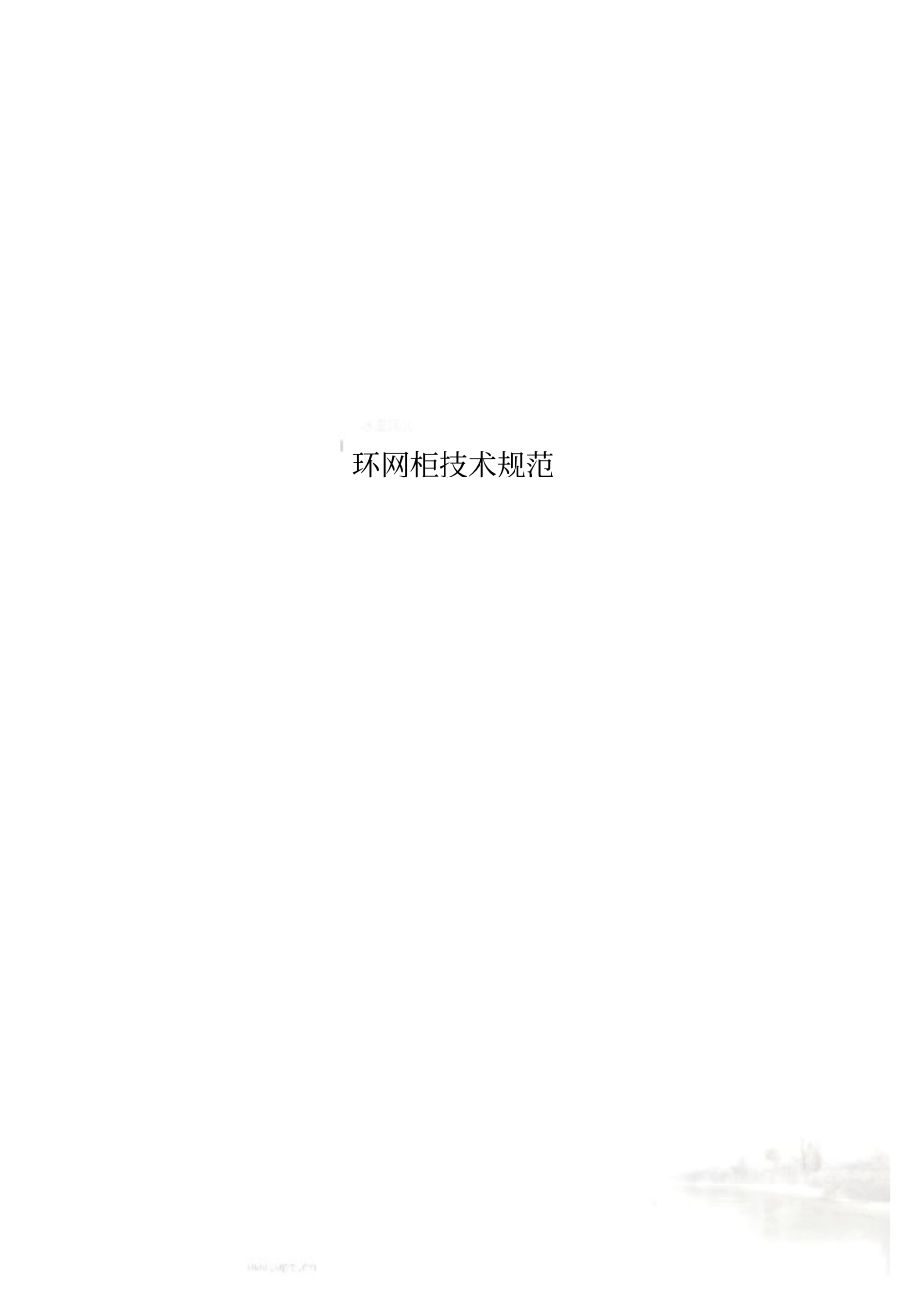

环网柜技术规范_第1页
1/15

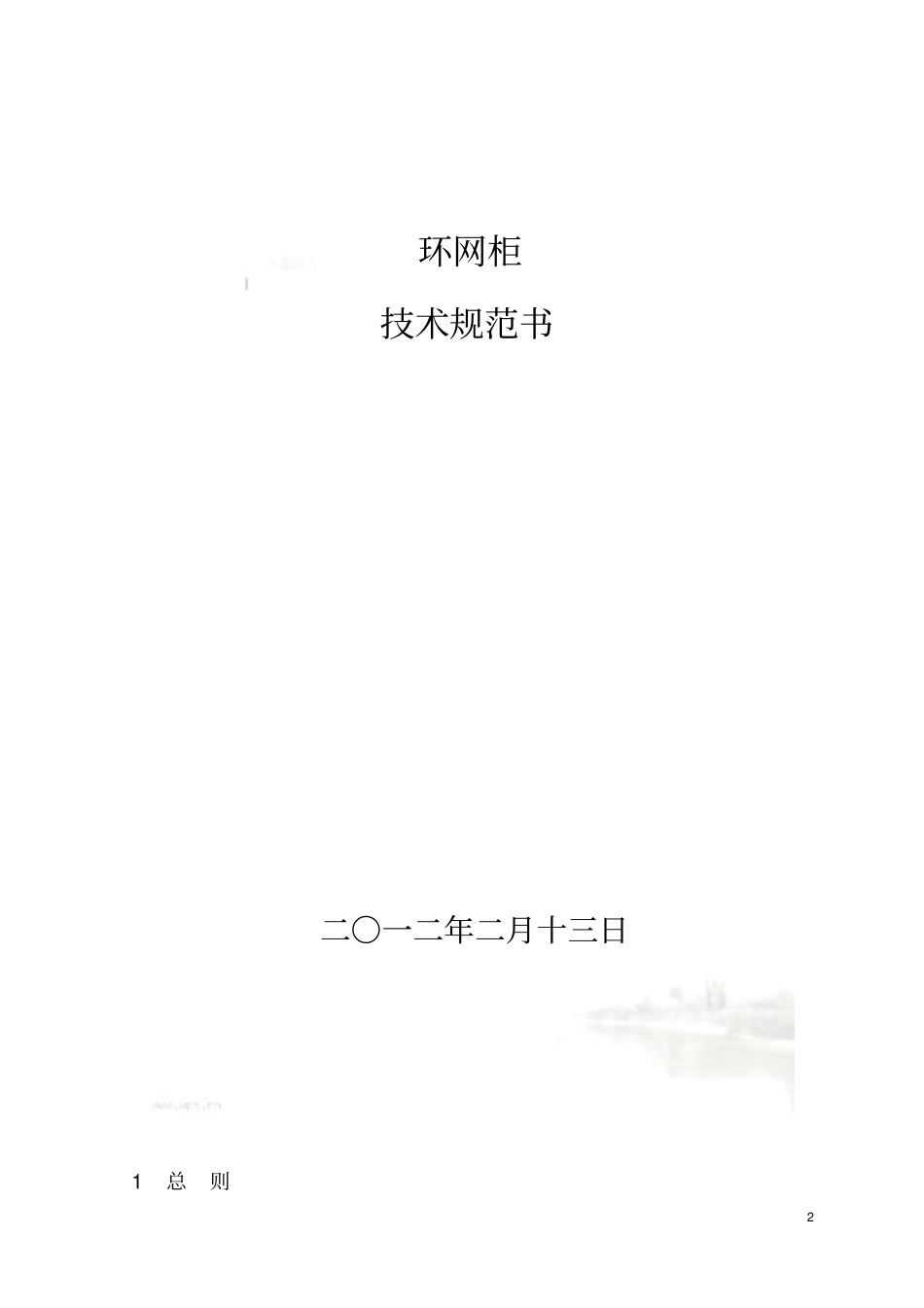

环网柜技术规范_第2页
2/15

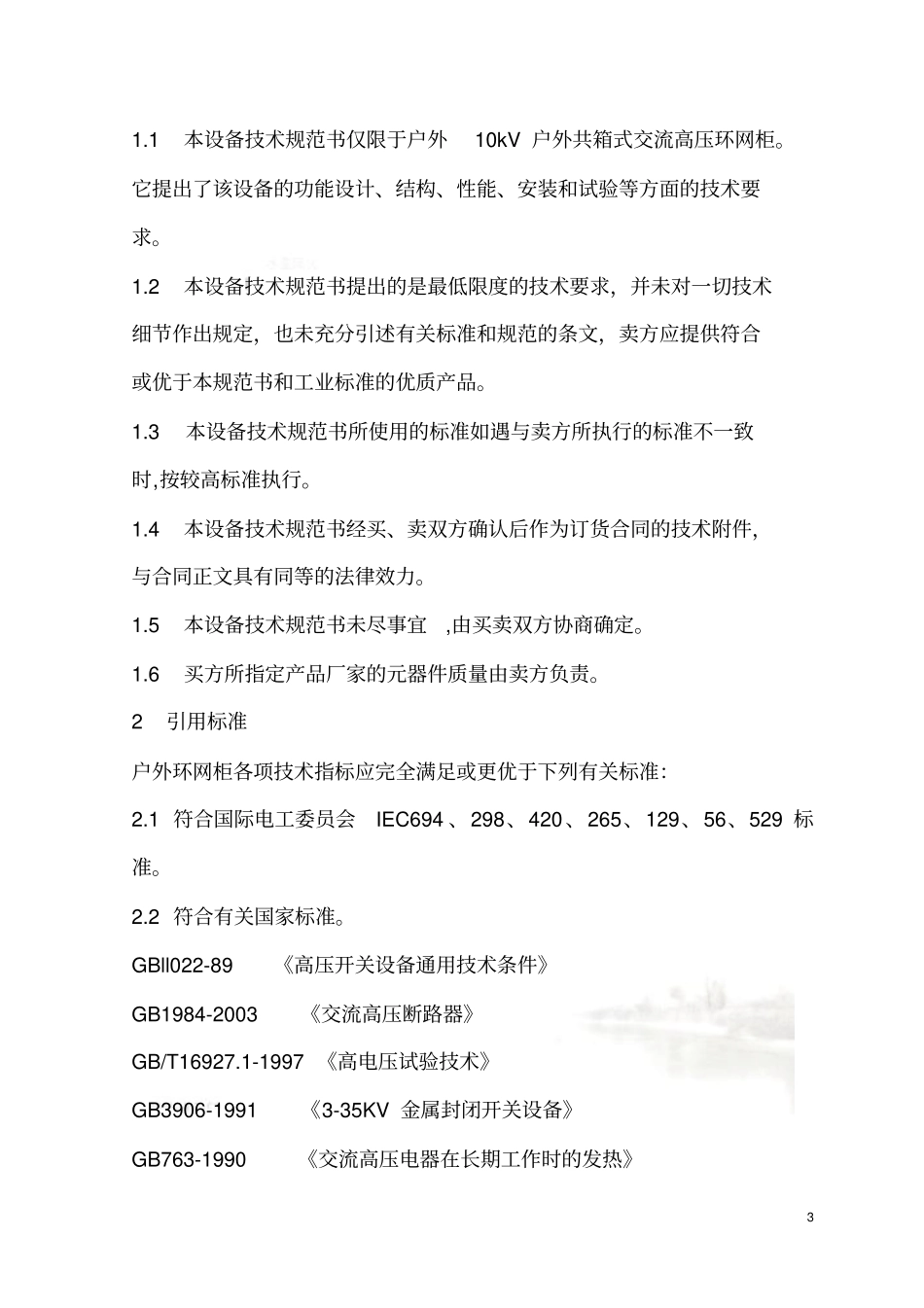

环网柜技术规范_第3页
3/15
环网柜技术规范2 环网柜技术规范书二〇一二年二月十三日1 总则3 1.1 本设备技术规范书仅限于户外10kV 户外共箱式交流高压环网柜。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合或优于本规范书和工业标准的优质产品。1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。1.6 买方所指定产品厂家的元器件质量由卖方负责。2 引用标准户外环网柜各项技术指标应完全满足或更优于下列有关标准:2.1 符合国际电工委员会IEC694 、298、420、265、129、56、529 标准。2.2 符合有关国家标准。GBll022-89 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB/T16927.1-1997 《高电压试验技术》GB3906-1991 《3-35KV 金属封闭开关设备》GB763-1990 《交流高压电器在长期工作时的发热》4 DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》GB1208-1997 《电流互感器》GB1207-1997 《电压互感器》GB4208-1993 《外壳防护等级》GB311.1-1997 《高压输变电设备的绝缘配合》GB11033.1-89 《额定电压 26/35KV 及以下电力电缆附件基本技术要求》GB3804-90 《3-63kV 交流高压负荷开关》DL/T403-2000 《12KV~40.5KV 高压真空断路器订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》柜内所配全部设备及连接方式均应满足国标或者电力工业标准。3、 使用条件安装场所:户外海拔高度 : 1000 米最高温度 : 40℃最低温度 : -40℃最大日平均温差 : 25℃污秽等级 : 3 级空气相对湿度:日平均相对湿度不大于95%(25℃)月平均相对湿度不大于90%(25℃)防护等级 : 外箱体IP33 5 开关箱本体IP67 地震裂度:8 度水平加速度不大于0.3m/S 2垂直加速度不大于0.15m/S 2安装地点倾斜度:<3°外绝缘防护等级:Ⅳ级4、 技术参数4.1 负荷开关主要技术参数额定电压12kV 额定电流630A 额定频率50Hz 额定开断电流630A 额定短时耐受电流( RMS )20kA/4Sec 额定峰值耐受电流(峰值)50kA 额定短路关合电流...
