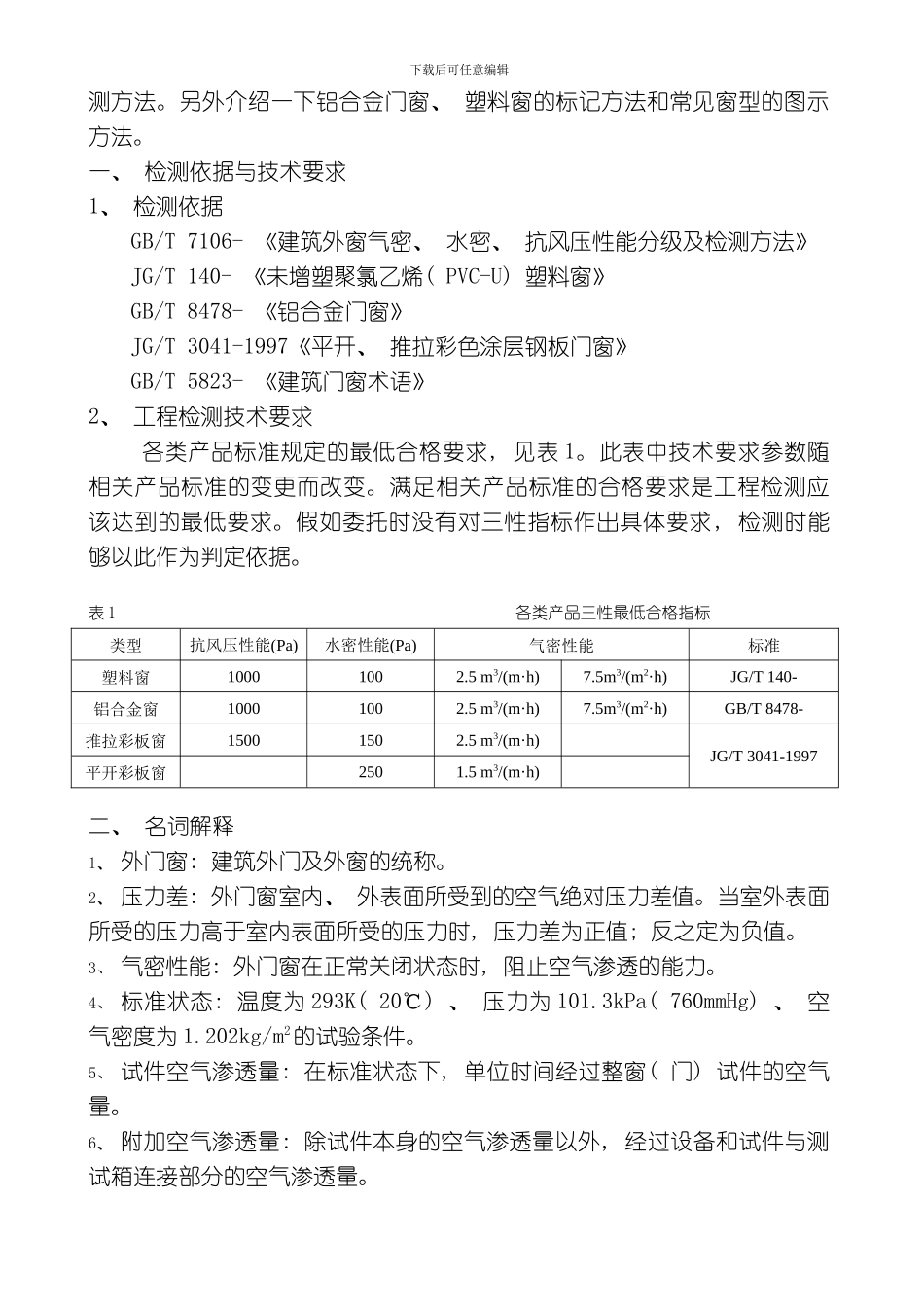

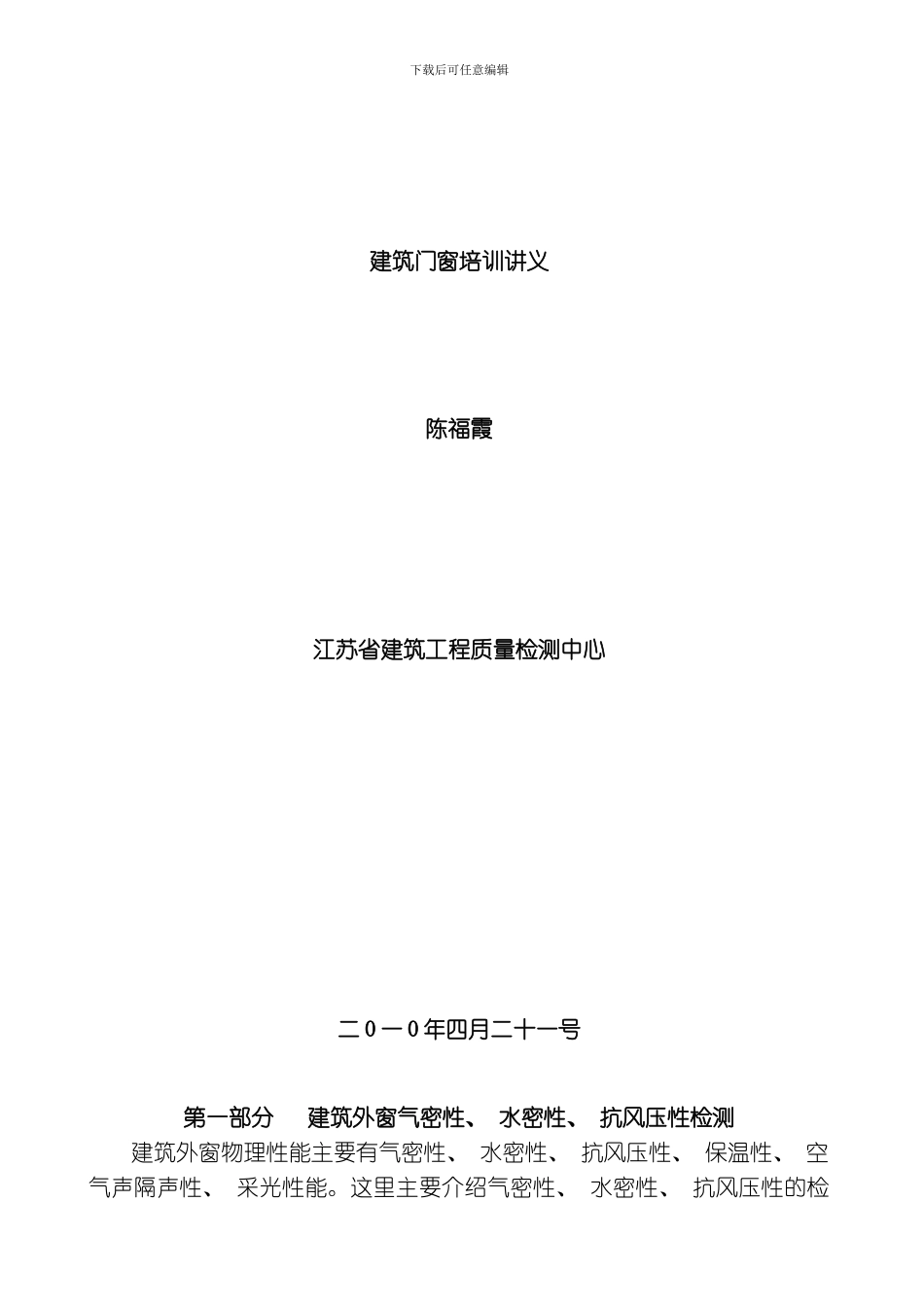

下载后可任意编辑建筑门窗培训讲义陈福霞江苏省建筑工程质量检测中心二 0 一 0 年四月二十一号第一部分 建筑外窗气密性、 水密性、 抗风压性检测建筑外窗物理性能主要有气密性、 水密性、 抗风压性、 保温性、 空气声隔声性、 采光性能。这里主要介绍气密性、 水密性、 抗风压性的检下载后可任意编辑测方法。另外介绍一下铝合金门窗、 塑料窗的标记方法和常见窗型的图示方法。一、 检测依据与技术要求1、 检测依据GB/T 7106- 《建筑外窗气密、 水密、 抗风压性能分级及检测方法》JG/T 140- 《未增塑聚氯乙烯( PVC-U) 塑料窗》GB/T 8478- 《铝合金门窗》JG/T 3041-1997《平开、 推拉彩色涂层钢板门窗》GB/T 5823- 《建筑门窗术语》2、 工程检测技术要求各类产品标准规定的最低合格要求, 见表 1。此表中技术要求参数随相关产品标准的变更而改变。满足相关产品标准的合格要求是工程检测应该达到的最低要求。假如委托时没有对三性指标作出具体要求, 检测时能够以此作为判定依据。表 1 各类产品三性最低合格指标类型抗风压性能(Pa)水密性能(Pa)气密性能标准塑料窗10001002.5 m3/(m·h) 7.5m3/(m2·h) JG/T 140- 铝合金窗10001002.5 m3/(m·h) 7.5m3/(m2·h) GB/T 8478- 推拉彩板窗15001502.5 m3/(m·h) JG/T 3041-1997平开彩板窗 2501.5 m3/(m·h) 二、 名词解释1、 外门窗: 建筑外门及外窗的统称。2、 压力差: 外门窗室内、 外表面所受到的空气绝对压力差值。当室外表面所受的压力高于室内表面所受的压力时, 压力差为正值; 反之定为负值。3、 气密性能: 外门窗在正常关闭状态时, 阻止空气渗透的能力。4、 标准状态: 温度为 293K( 20℃) 、 压力为 101.3kPa( 760mmHg) 、 空气密度为 1.202kg/m2的试验条件。5、 试件空气渗透量: 在标准状态下, 单位时间经过整窗( 门) 试件的空气量。6、 附加空气渗透量: 除试件本身的空气渗透量以外, 经过设备和试件与测试箱连接部分的空气渗透量。下载后可任意编辑7、 开启缝长: 外窗开启扇或外门开启缝隙周长的总和, 以内表面测定值为准。如遇两扇相互搭接时, 其搭接部分的两段缝长按一段计算。8、 单位开启缝长空气渗透量: 在标准状态下, 单位时间经过单位开启缝长的空气量。10、试件面积: 外门窗框外侧范围内的面积, 不包括安装用附框的面积。以室内表面测定值为准。11、单位面积空气渗透量: 在标准状态下, 单位时...
