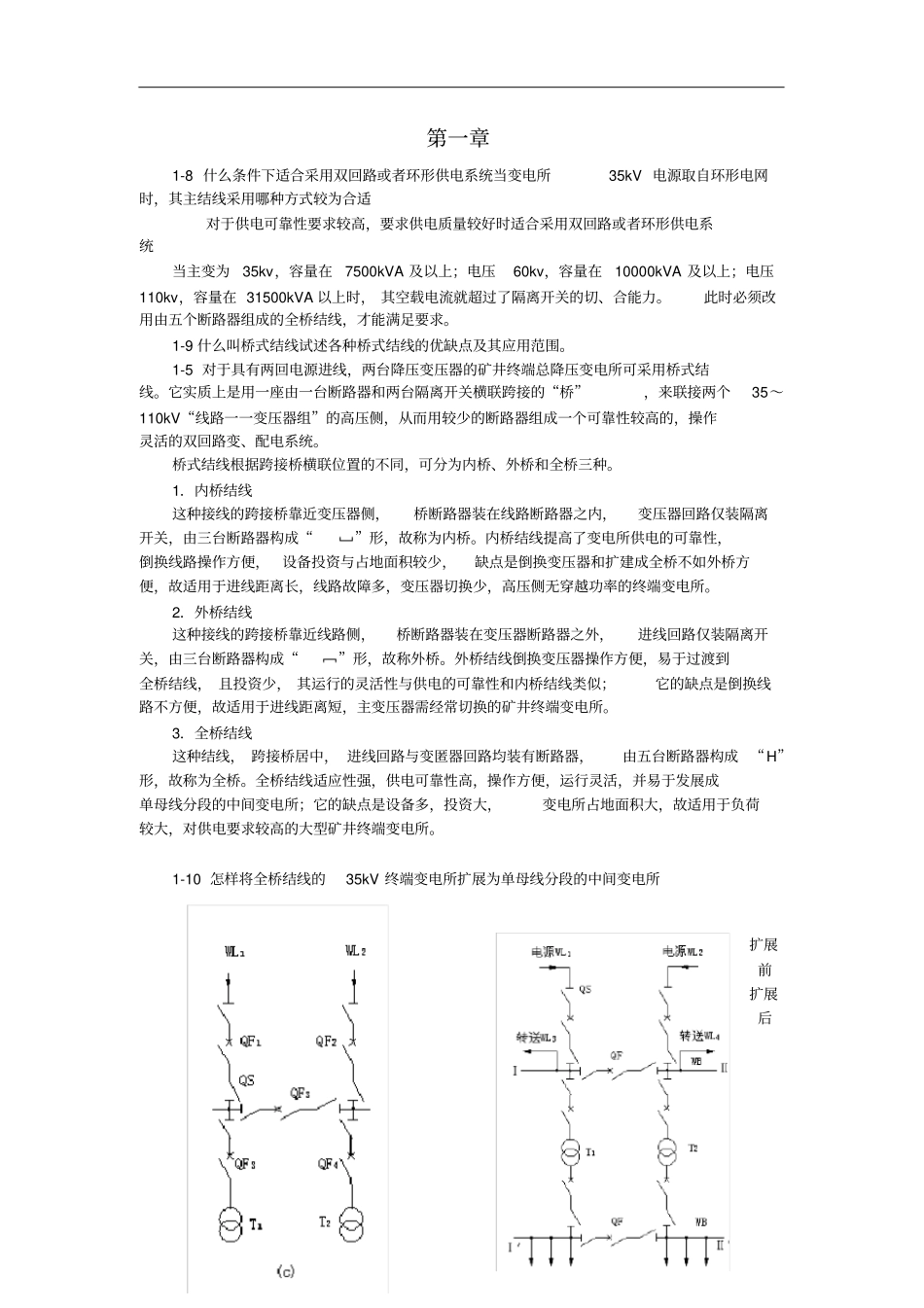

第一章1-8 什么条件下适合采用双回路或者环形供电系统当变电所35kV 电源取自环形电网时，其主结线采用哪种方式较为合适对于供电可靠性要求较高，要求供电质量较好时适合采用双回路或者环形供电系统当主变为35kv，容量在7500kVA 及以上；电压60kv，容量在10000kVA 及以上；电压110kv，容量在 31500kVA 以上时， 其空载电流就超过了隔离开关的切、合能力。此时必须改用由五个断路器组成的全桥结线，才能满足要求。1-9 什么叫桥式结线试述各种桥式结线的优缺点及其应用范围。1-5 对于具有两回电源进线，两台降压变压器的矿井终端总降压变电所可采用桥式结线。它实质上是用一座由一台断路器和两台隔离开关横联跨接的“桥”，来联接两个35～110kV“线路一一变压器组”的高压侧，从而用较少的断路器组成一个可靠性较高的，操作灵活的双回路变、配电系统。桥式结线根据跨接桥横联位置的不同，可分为内桥、外桥和全桥三种。1．内桥结线这种接线的跨接桥靠近变压器侧，桥断路器装在线路断路器之内，变压器回路仅装隔离开关，由三台断路器构成“”形，故称为内桥。内桥结线提高了变电所供电的可靠性，倒换线路操作方便，设备投资与占地面积较少，缺点是倒换变压器和扩建成全桥不如外桥方便，故适用于进线距离长，线路故障多，变压器切换少，高压侧无穿越功率的终端变电所。2．外桥结线这种接线的跨接桥靠近线路侧，桥断路器装在变压器断路器之外，进线回路仅装隔离开关，由三台断路器构成“”形，故称外桥。外桥结线倒换变压器操作方便，易于过渡到全桥结线， 且投资少， 其运行的灵活性与供电的可靠性和内桥结线类似；它的缺点是倒换线路不方便，故适用于进线距离短，主变压器需经常切换的矿井终端变电所。3．全桥结线这种结线， 跨接桥居中， 进线回路与变匿器回路均装有断路器，由五台断路器构成 “H”形，故称为全桥。全桥结线适应性强，供电可靠性高，操作方便，运行灵活，并易于发展成单母线分段的中间变电所；它的缺点是设备多，投资大，变电所占地面积大，故适用于负荷较大，对供电要求较高的大型矿井终端变电所。1-10 怎样将全桥结线的35kV 终端变电所扩展为单母线分段的中间变电所扩展前扩展后1-11 绘制两种具有一级负荷并设置两台变压器的车间变电所主结线图。1-12 中性点接地方式有哪几种类型各有何特点电力系统中性点接地方式分为中性点直接接地(又称大电流接地系统)和中性点不接地或经消弧线圈接地(又称小电流接地系统)两种...
