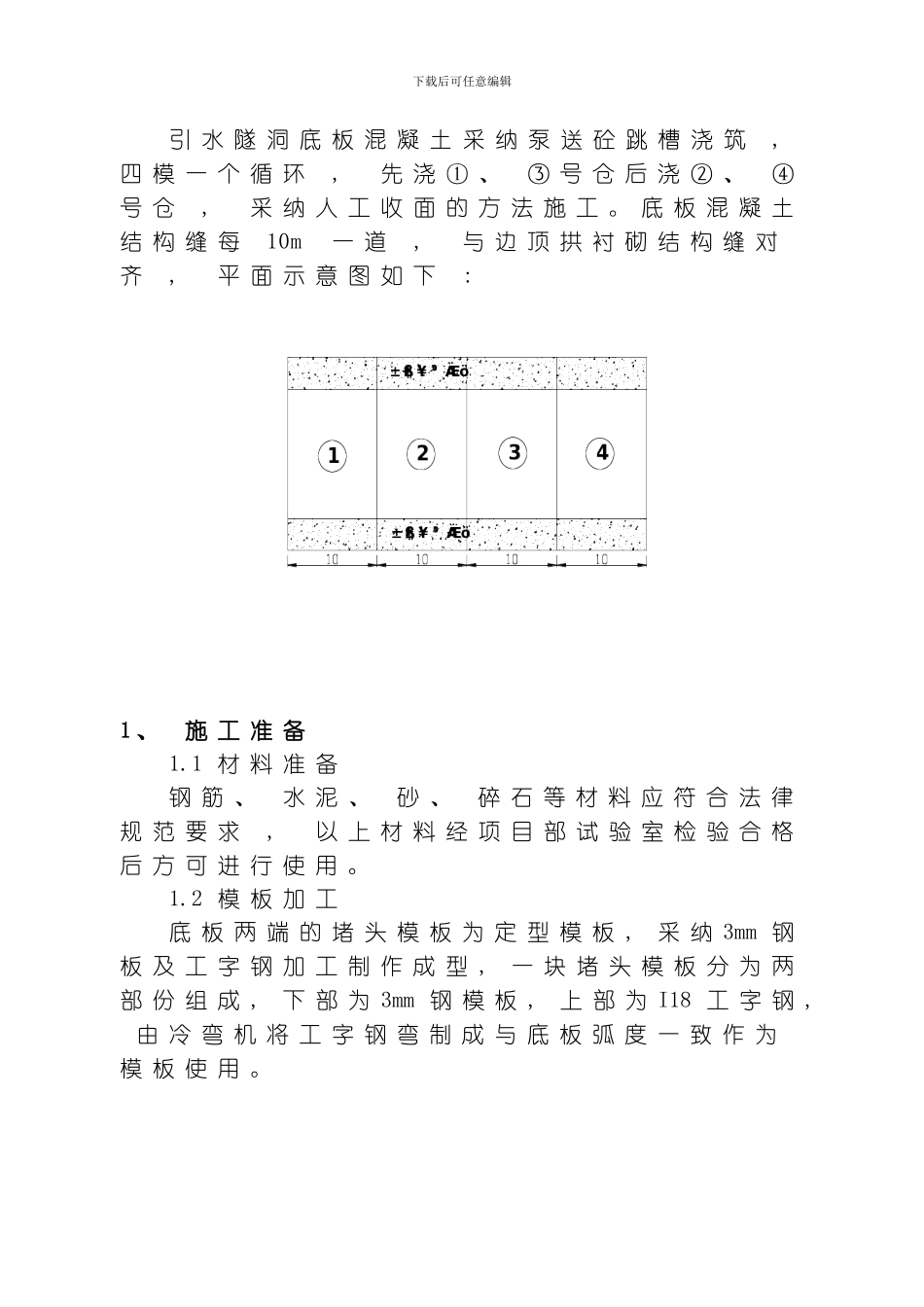

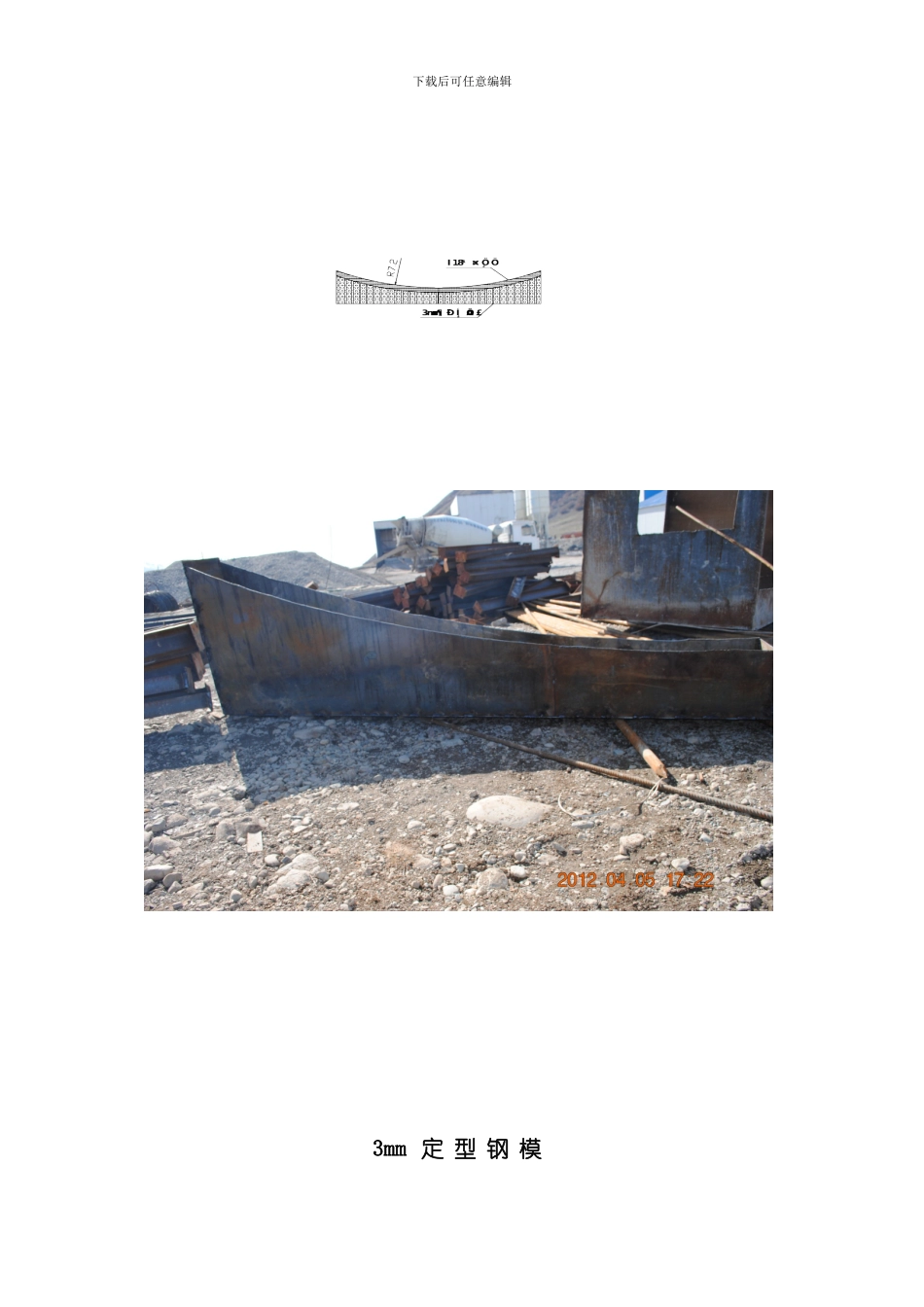

下载后可任意编辑引 水 隧 洞 底 板 混 凝 土 人 工 浇 筑 及 收 面 施 工 方 案一 、 工 程 概 况引 水 隧 洞 洞 身 衬 砌 砼 采 纳 C25 、 W6 、 F200, 当 前 边 顶 拱 衬 砌 已 完 成 75% 。 底 板 混 凝 土 厚 度60cm, 砼 方 量 约 10464m3 。二 、 施 工 工 艺施 工 工 艺 见 下 图: 下载后可任意编辑引 水 隧 洞 底 板 混 凝 土 采 纳 泵 送 砼 跳 槽 浇 筑, 四 模 一 个 循 环, 先 浇 ① 、 ③ 号 仓 后 浇 ② 、 ④号 仓, 采 纳 人 工 收 面 的 方 法 施 工 。 底 板 混 凝 土结 构 缝 每10m一 道, 与 边 顶 拱 衬 砌 结 构 缝 对齐, 平 面 示 意 图 如 下: 1 、 施 工 准 备1.1 材 料 准 备钢 筋 、 水 泥 、 砂 、 碎 石 等 材 料 应 符 合 法 律规 范 要 求, 以 上 材 料 经 项 目 部 试 验 室 检 验 合 格后 方 可 进 行 使 用 。1.2 模 板 加 工底 板 两 端 的 堵 头 模 板 为 定 型 模 板 , 采 纳 3mm 钢板 及 工 字 钢 加 工 制 作 成 型 , 一 块 堵 头 模 板 分 为 两部 份 组 成 , 下 部 为 3mm 钢 模 板 , 上 部 为 I18 工 字 钢 , 由 冷 弯 机 将 工 字 钢 弯 制 成 与 底 板 弧 度 一 致 作 为模 板 使 用 。下载后可任意编辑3mm 定 型 钢 模下载后可任意编辑2 、 测 量 放 线测 量 人 员 根 据 设 计 图 纸 到 现 场 进 行 精 确 放 线 , 放 出 底 板 钢 筋 、 混 凝 土 的 施 工 控 制 线 , 在 墙 面上 做 好 标 记 , 并 对 技 术 员 及 施 工 队 下 发 测 量 技 术交 底 书 。3 、 施 工 缝 处 理 、 基 础 清 理3.1边 顶 拱 与 底 板 间 施 工 缝 的 处 理钢 筋 安 装 前 边 顶 拱 与 底 板 间 施 工 缝 全 部 凿 毛, 并 安 装 纵 向 止 水 条 。3.2 基 础 清 理引 水 隧 洞 基 础 软 化 段 均 施 作 了 底 板 垫 层 砼 。基 础 采 纳 人 工 清 理 至 无 淤 泥 、 无 积 水 、 无 积 渣杂 物 , 地 下 水 妥 善 引 排 或 封 堵...
